OA109AP-11-1WBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: F-OA109AP-11-1WBXC
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-1WBXC

OA109AP-11-1WBXC概述

    电子元器件产品技术手册

    产品简介

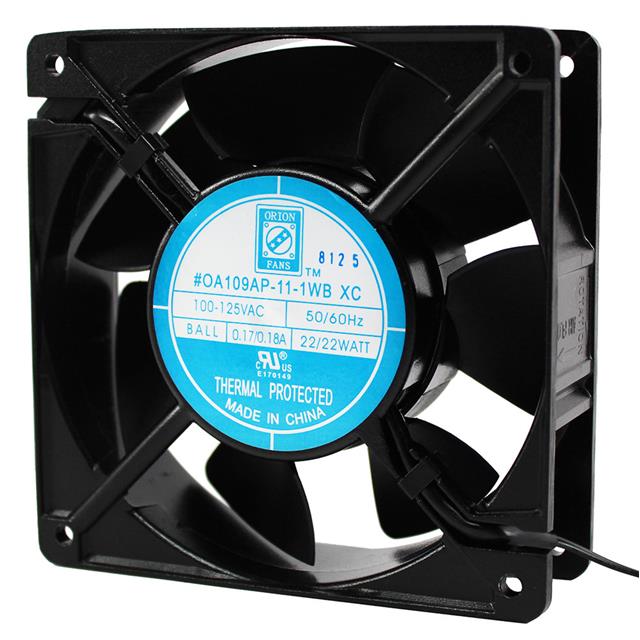

    本手册介绍的是来自Orion Fans公司的OA109‘XC系列’交流风扇,型号为OA109AP-11-1和OA109AP-22-1。该风扇主要应用于工业、医疗设备以及各类需要散热和通风的环境中。它的主要功能是提供高效的空气流通,确保设备内部温度适中,以防止过热和延长使用寿命。这款风扇采用铝合金框架和耐高温PBT材料制成的叶轮,具有优良的机械强度和电气绝缘性能。

    技术参数


    - 尺寸:120x38mm(4.7英寸×1.5英寸)
    - 电压:115V / 230V
    - 额定功率(50/60Hz):21/22W
    - 额定电流:0.17/0.18A(115V),0.10/0.11A(230V)
    - 频率:50/60Hz
    - 转速:2800/3300 RPM(115V),2800/3300 RPM(230V)
    - 风量(CFM):110/131
    - 噪声水平(dB):43/47
    - 最大静压(H2O):0.38/0.49
    - 操作温度范围:-10°C ~ +65°C
    - 存储温度范围:-20°C ~ +80°C
    - 寿命:60,000小时(L10 @ 40°C)

    产品特点和优势


    该风扇拥有以下独特功能和优势:
    1. 高效能:能够提供稳定的气流,有效散热。
    2. 高可靠性:采用双球轴承系统,具有长寿命和高稳定性。
    3. 宽工作温度范围:可以在极端环境下稳定运行。
    4. 低噪音设计:在提供足够风量的同时,噪音水平保持较低,减少对环境的影响。
    5. 卓越的电气绝缘性能:阻抗大于100兆欧,可承受1500VAC电压。

    应用案例和使用建议


    这款风扇广泛应用于工业设备、医疗器械等领域。例如,在数据中心的机柜内部安装这种风扇,可以显著提高设备的散热效率,避免过热引起的故障。对于实际应用,建议选择适当的连接方式(引线或端子),根据设备的具体需求进行安装和调试。

    兼容性和支持


    OA109‘XC系列’交流风扇兼容标准电源输入,可用于大多数电气控制系统中。厂商提供技术支持,如需帮助可联系当地销售代表。

    常见问题与解决方案


    1. 风扇不启动:检查供电线路是否正常,确认电压符合要求。
    2. 风扇噪音大:可能是灰尘堆积导致,建议清洁风扇和电机。
    3. 风量不足:检查进风口是否有阻塞,或更换更合适型号的风扇。

    总结和推荐


    综上所述,OA109‘XC系列’交流风扇具备高效、可靠、耐用的特点,非常适合用于需要良好散热效果的应用场合。推荐选用此款风扇,特别是对于那些需要在恶劣环境中工作的设备。
    以上内容基于您提供的数据表进行了整理,希望能为您提供有价值的参考。

OA109AP-11-1WBXC参数

参数
长*宽*高 120mm*38mm*38mm
安装方式 法兰安装
包装方式 散装

OA109AP-11-1WBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-1WBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-1WBXC OA109AP-11-1WBXC数据手册

OA109AP-11-1WBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
