首页  >  产品百科  >  OA109AP-11/22-1WB

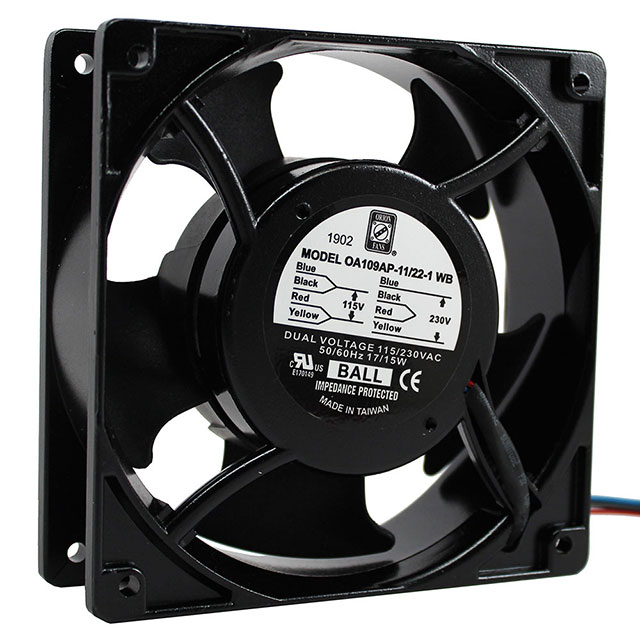

OA109AP-11/22-1WB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 115V/230V 80V to 260V 110CFM 42dB 119.5 X 119.5 X 38.5mm High Speed
供应商型号: 4035115
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11/22-1WB

OA109AP-11/22-1WB概述

    双电压风扇技术手册

    产品简介


    本技术手册介绍了Orion Fans品牌的双电压风扇系列。这些风扇采用双电压设计(115/230V AC),适用于多种尺寸,包括80mm(3.15英寸)、92mm(3.54英寸)和120mm(4.7英寸)。这类风扇主要用于需要高气流和低噪音的电子设备中,如服务器机房、工业控制系统和电信设备。

    技术参数


    下表展示了不同型号的双电压风扇的主要技术规格:
    | 型号 | 转速 (RPM) | 气流量 (CFM) | 噪音 (dB) | 电压范围 (AC) | 功率 (W) | 最大静压 (“H2O) |
    ||
    | OA825AP-11/22-1WB | 3,000 | 25 | 28 | 115/230 | 9 | 0.21 |
    | OA825AP-11/22-2WB | 2,300 | 18 | 24 | 115/230 | 6 | 0.14 |
    | OA825AP-11/22-3WB | 1,900 | 16 | 19 | 115/230 | 4 | 0.11 |
    | OA80AP-11/22-1WB | 3,000 | 31 | 29 | 115/230 | 12 | 0.24 |
    | OA80AP-11/22-2WB | 2,300 | 23 | 22 | 115/230 | 9 | 0.15 |
    | OA80AP-11/22-3WB | 1,600 | 17 | 18 | 115/230 | 5 | 0.10 |
    | OA938AP-11/22-1WB | 3,100 | 50 | 32 | 115/230 | 9 | 0.22 |
    | OA938AP-11/22-2WB | 2,400 | 39 | 23 | 115/230 | 5 | 0.17 |
    | OA938AP-11/22-3WB | 1,800 | 26 | 19 | 115/230 | 3 | 0.10 |
    | OA92AP-11/22-1WB | 3,000 | 35 | 30 | 115/230 | 13 | 0.20 |
    | OA92AP-11/22-2WB | 2,300 | 27 | 22 | 115/230 | 10 | 0.14 |
    | OA92AP-11/22-3WB | 1,900 | 22 | 19 | 115/230 | 6 | 0.09 |
    | OA125AP-11/22-1WB | 2,900 | 81 | 32 | 115/230 | 13 | 0.23 |
    | OA125AP-11/22-2WB | 2,300 | 60 | 27 | 115/230 | 10 | 0.18 |
    | OA125AP-11/22-3WB | 1,600 | 42 | 22 | 115/230 | 6 | 0.12 |
    | OA109AP-11/22-1WB | 3,000 | 110 | 42 | 115/230 | 15 | 0.28 |
    | OA109AP-11/22-2WB | 2,300 | 71 | 35 | 115/230 | 11 | 0.24 |
    | OA109AP-11/22-3WB | 1,600 | 51 | 25 | 115/230 | 8 | 0.15 |

    产品特点和优势


    这些双电压风扇具有以下特点和优势:
    1. 高气流与低噪音:提供不同气流量和噪音水平的选项,满足各种应用需求。
    2. 双电压设计:可以连接通过4个电源线进行切换操作,方便不同电压环境下的应用。
    3. 宽电压范围:可在100-120 V AC和200-240 V AC范围内工作,适用于全球不同地区的电网标准。
    4. 高可靠性:适用于高负载环境,最大静压值为0.28“H2O,适合于复杂系统中的应用。
    5. 绿色环保:符合RoHS标准,环保且无毒害。

    应用案例和使用建议


    应用案例:
    - 服务器机房:用于散热和通风,保证设备运行稳定性。
    - 工业控制系统:提供可靠的冷却效果,延长设备使用寿命。
    - 电信设备:在狭小空间内提供足够的气流,降低设备温度。
    使用建议:
    - 确保正确的电源连接和电压设置,以避免不必要的损坏。
    - 在安装过程中考虑风扇的气流方向和周围设备的布局,确保最佳冷却效果。
    - 定期检查和清洁风扇,以防止灰尘堆积影响性能。

    兼容性和支持


    该系列风扇可与其他标准尺寸的电子元件兼容,如电源适配器和控制电路。Orion Fans公司提供了详尽的技术支持和服务,帮助客户解决任何使用过程中的问题。此外,还可提供延长保修服务,进一步保障客户的利益。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇无法启动 | 检查电源连接和电压设置是否正确 |
    | 风扇噪音增大 | 清洁风扇叶片和外壳,确保无尘 |
    | 风扇气流减少 | 检查进风口是否有堵塞,清理障碍物 |
    | 风扇振动增加 | 确保风扇安装牢固,紧固螺丝并调整平衡 |

    总结和推荐


    总体来说,Orion Fans的双电压风扇系列在气流、噪音和可靠性方面表现出色,特别适合于需要高效散热和低噪音的环境。我们强烈推荐在服务器机房、工业控制系统和电信设备中使用这些风扇,以提高系统的可靠性和性能。结合其广泛的工作电压范围和支持服务,这些风扇无疑是市场的优秀选择。

OA109AP-11/22-1WB参数

参数
长*宽*高 119.5mm*38mm*38.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OA109AP-11/22-1WB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11/22-1WB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11/22-1WB OA109AP-11/22-1WB数据手册

OA109AP-11/22-1WB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 176.266
5+ ¥ 164.515
10+ ¥ 161.5772
20+ ¥ 161.5772
50+ ¥ 161.5772
库存: 66
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 176.26
