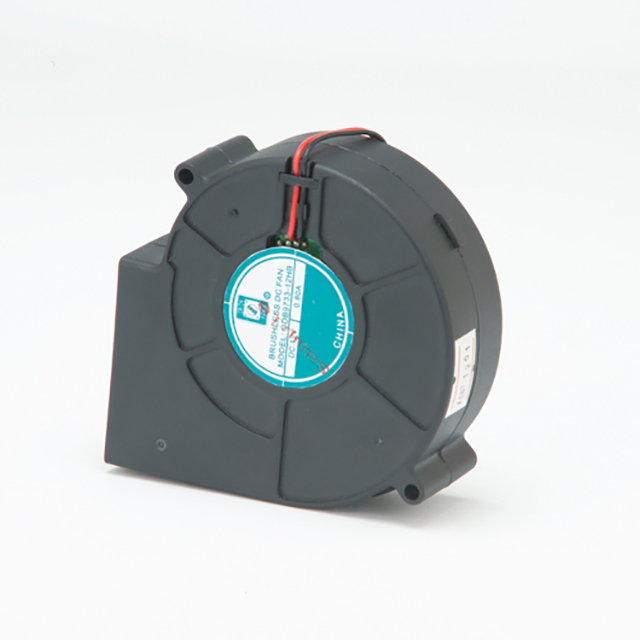

OD9238-12HHBXC10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: 1053-OD9238-12HHBXC10A-ND
供应商: Digi-Key
标准整包数: 1
ORION FANS 风扇和热管理 OD9238-12HHBXC10A

OD9238-12HHBXC10A概述


    产品简介


    OD9238系列高速直流风扇
    OD9238系列 是一款高性能的直流风扇,特别适用于需要高效散热和静音运行的应用场景。这款风扇采用PBT材料制成的框架和叶轮,并通过UL94V-O认证,确保其在高温条件下的安全性。风扇的核心部件是无刷直流电机,具有自动重启功能,并且具备防反接保护。这些特点使得它广泛应用于电子设备冷却系统、服务器机房、工业控制设备等领域。

    技术参数


    - 电压: 12 VDC
    - 电流: 3.5 A
    - 功率: 42 W
    - 转速: 额定速度为8000 RPM
    - 风量: 174 CFM
    - 噪音: 68 dB
    - 最大静压: 1.7” H2O
    - 绝缘电阻: 最小值10 MΩ(500VDC)
    - 介电强度: 1分钟内500VAC/1秒,泄漏电流最大500微安
    - 温度范围: 工作温度-20°C至+70°C
    - 存储温度: 存储温度-40°C至+80°C
    - 寿命: 50000小时(40°C)

    产品特点和优势


    - 高效散热: 高达174 CFM的风量确保高效散热,适用于高发热电子设备。
    - 低噪音设计: 最大噪音仅为68 dB,适合对噪音敏感的应用场景。
    - 宽泛的工作频率: 支持25kHz的优选操作频率,PWM信号频率范围为18kHz~30kHz,适应多种应用需求。
    - 防反接保护: 内置的防反接保护机制可以防止错误连接引起的损坏。
    - 长寿命: 设计寿命达到50000小时(40°C),大大降低了维护成本。

    应用案例和使用建议


    应用场景:
    - 服务器机房: 由于高风量和低噪音的特点,OD9238系列非常适合用于服务器机房的散热。
    - 工业控制系统: 在工业环境中,该风扇可以在高温度条件下稳定运行,确保系统的可靠性。
    使用建议:
    - 安装位置: 尽量将风扇安装在空气流通良好的位置,避免因局部阻塞导致效率下降。
    - 电源管理: 在启动时,可以通过PWM信号实现风扇的软启动,减少启动冲击,延长风扇使用寿命。
    - 定期检查: 定期清洁风扇和周围环境,保持通风口畅通,以确保最佳散热效果。

    兼容性和支持


    兼容性:
    - OD9238系列风扇的连接器采用4根引线设计,包括红色(+), 黑色(-), 白色(Tachometer), 和蓝色(PWM)。这使得它可以轻松与多种控制器和电路板兼容。
    - 支持服务: Knight Electronics, Inc.提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题: 为什么风扇不能正常旋转?
    - 解决方法: 检查电源连接是否正确,确认输入电压是否符合要求(12VDC)。另外,检查PWM信号频率和占空比是否在规定的范围内(18kHz~30kHz)。
    - 问题: 风扇噪音过大?
    - 解决方法: 检查风扇是否安装稳固,避免因安装不稳导致震动增加。同时,检查风扇是否有灰尘堵塞,必要时进行清洁。

    总结和推荐


    OD9238系列高速直流风扇以其高效散热、低噪音、长寿命等特点,在各种高要求的应用场景中表现出色。特别是在服务器机房和工业控制系统中,其卓越的性能和广泛的兼容性使其成为首选。我们强烈推荐用户在需要高效散热的场景中选择此款风扇,相信它将为您的系统带来可靠的散热保障。

OD9238-12HHBXC10A参数

参数
长*宽*高 38mm(宽度)
零件状态 在售
包装方式 散装

OD9238-12HHBXC10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9238-12HHBXC10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9238-12HHBXC10A OD9238-12HHBXC10A数据手册

OD9238-12HHBXC10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
