首页  >  产品百科  >  OA109AP-11-2TB

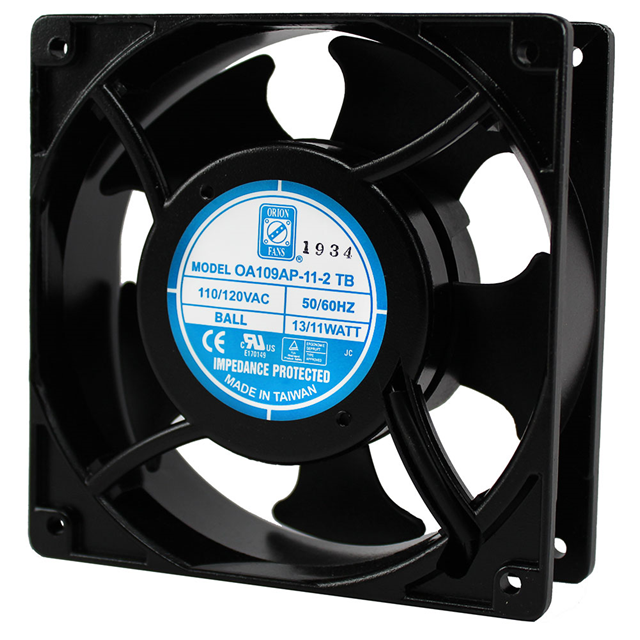

OA109AP-11-2TB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: AC Fan Axial Ball Bearing 115V 80V to 130V 71CFM 35dB 120 X 120 X 38.5mm Middle Speed
供应商型号: OA109AP-11-2TB
供应商: 国内现货
标准整包数: 1
ORION FANS 风扇和热管理 OA109AP-11-2TB

OA109AP-11-2TB概述

    OA109 Series AC Fan 技术手册

    1. 产品简介


    OA109 Series AC Fan 是一款适用于广泛工业和商业应用的交流风扇。该系列产品提供了多种电压规格(115V 和 230V),适合不同应用场景的需求。主要功能是通过高效的空气流动来散热或通风。其设计紧凑,便于安装和集成到各种设备中。主要应用领域包括但不限于:数据中心、通信设备、工业控制柜、医疗设备和家用电器等。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 120x38mm (4.7" x 1.5") |
    | 框架材料 | 压铸铝合金 |
    | 操作温度(球轴承) | -20°C ~ +80°C |
    | 操作温度(套筒轴承) | -10°C ~ +50°C |
    | 存储温度 | -40°C ~ +100°C |
    | 寿命(球轴承) | 60,000小时(L10 @ 40°C) |
    | 寿命(套筒轴承) | 30,000小时(L10 @ 40°C) |
    | 重量 | 约1.12磅 |
    | 叶轮材料 | 聚对苯二甲酸丁二醇酯(UL94V-0)塑料 |
    | 连接方式 | 2x 300mm引线(22AWG)或端子 |
    | 电机类型 | 阴影极交流电机,阻抗保护 |
    | 轴承系统 | 双球轴承或套筒轴承 |
    | 绝缘电阻 | >100M欧姆(500VDC) |
    | 介电强度 | 1分钟内1500VAC,50/60Hz |
    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压(AC) | 电压范围(AC) | 功率(W) | 最大静压(“H2O) |

    | OA109AP-11-1 | 3000 | 110 | 42 | 115 | 80~130 | 15 | 0.28 |
    | OA109AP-11-2 | 2300 | 71 | 35 | 115 | 80~130 | 11 | 0.24 |
    | OA109AP-11-3 | 1600 | 51 | 25 | 115 | 80~130 | 8 | 0.15 |
    | OA109AP-22-1 | 3000 | 110 | 42 | 230 | 160~260 | 15 | 0.28 |
    | OA109AP-22-2 | 2300 | 71 | 35 | 230 | 160~260 | 11 | 0.24 |
    | OA109AP-22-3 | 1600 | 51 | 26 | 230 | 160~260 | 8 | 0.15 |

    3. 产品特点和优势


    OA109 Series AC Fan 的主要特点是其高可靠性和长寿命。根据不同的轴承类型,该风扇可承受较宽的操作温度范围,尤其适合在极端环境下工作。此外,它的高效能和低噪音设计使其成为众多应用的理想选择。该产品的高绝缘电阻和介电强度保证了其安全性和稳定性。

    4. 应用案例和使用建议


    该风扇适用于数据中心、通信设备、工业控制柜和医疗设备等应用场合。例如,在数据中心中,该风扇可以用于冷却服务器,确保设备稳定运行。为了提高风扇的效率和延长使用寿命,建议定期清洁风扇叶片,保持良好的通风条件,并确保周围环境的温度适中。

    5. 兼容性和支持


    OA109 Series AC Fan 可与多种设备和组件兼容,适用于不同的安装要求。制造商提供了详细的技术支持文档和维护指南,以帮助客户更好地使用和维护产品。如果您有任何问题,可随时联系制造商的技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪音过大 | 清理风扇叶片,确保无灰尘和异物 |
    | 风量不足 | 检查连接线路和电压是否符合要求 |
    | 电机过热 | 检查安装环境,确保良好通风 |
    | 不旋转 | 检查电源连接,确认电压和电流正常 |

    7. 总结和推荐


    OA109 Series AC Fan 在技术和可靠性方面表现出色,是工业和商业应用的理想选择。其高效的空气流动、低噪音和长寿命使得该产品在市场上具有较强的竞争力。鉴于其出色的表现和全面的支持,我们强烈推荐此款产品用于需要高效空气流通的各类设备中。

OA109AP-11-2TB参数

参数
长*宽*高 119.5mm*38.5mm*38.5mm
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 盒装

OA109AP-11-2TB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OA109AP-11-2TB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OA109AP-11-2TB OA109AP-11-2TB数据手册

OA109AP-11-2TB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5875 ¥ 241.2018
10+ $ 23.8148 ¥ 216.0478
25+ $ 22.035 ¥ 199.9015
50+ $ 20.757 ¥ 188.3075
100+ $ 18.9 ¥ 171.4608
库存: 91
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 241.2
