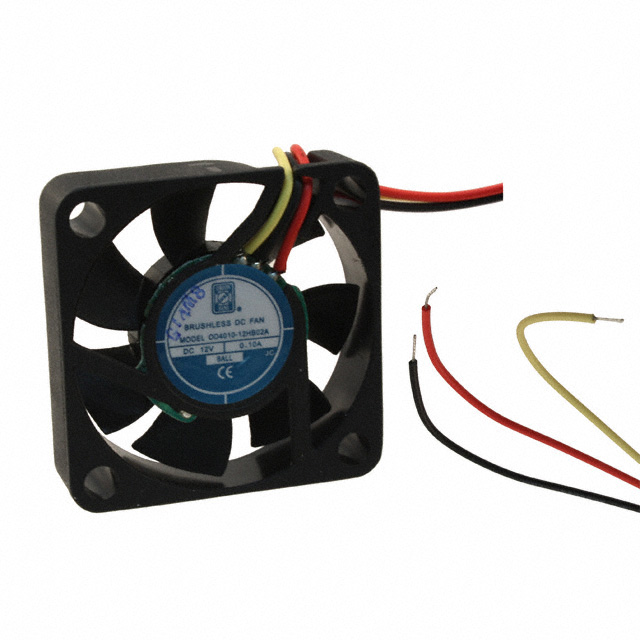

OD4010-12HB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 10.8V to 13.2V 7CFM 25dB 40 X 40 X 10.5mm Alarm
供应商型号: 4035455
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD4010-12HB02A

OD4010-12HB02A概述

    OD4010系列直流风扇技术手册

    产品简介


    OD4010系列直流风扇是一款适用于多种应用场合的高效能产品。该系列产品包括OD4010-05HHB、OD4010-05HB、OD4010-05MB、OD4010-05LB、OD4010-12HHB、OD4010-12HB、OD4010-12MB、OD4010-12LB、OD4010-24HHB、OD4010-24HB、OD4010-24MB、OD4010-24LB等多个型号。这些风扇具有不同的电压和功率等级,广泛应用于服务器机柜、通信设备、医疗仪器等领域。

    技术参数


    | 型号 | 额定电压 (V DC) | 电压范围 (V DC) | 输入功率 (W) | 额定电流 (A) | 额定转速 (RPM) | 气流量 (CFM) | 噪声水平 (dB) | 最大静压 (H2O) |
    |
    | OD4010-05HHB | 5 | 4 ~ 5.5 | 0.5 | 0.1 | 10000 | 12 | 38.2 | 0.34” H2O |
    | OD4010-05HB | 5 | 4 ~ 5.5 | 0.5 | 0.1 | 8000 | 9.2 | 33.4 | 0.20” H2O |
    | OD4010-05MB | 5 | 4 ~ 5.5 | 0.36 | 0.07 | 6000 | 7.2 | 26.3 | 0.12” H2O |
    | OD4010-05LB | 5 | 4 ~ 5.5 | 0.30 | 0.06 | 4000 | 4.7 | 20.1 | 0.07” H2O |
    | OD4010-12HHB | 12 | 10.8 ~ 13.2 | 0.72 | 0.07 | 10000 | 12 | 38.2 | 0.34” H2O |
    | OD4010-12HB | 12 | 10.8 ~ 13.2 | 0.72 | 0.07 | 8000 | 9.2 | 33.4 | 0.20” H2O |
    | OD4010-12MB | 12 | 10.8 ~ 13.2 | 0.6 | 0.05 | 6000 | 7.2 | 26.3 | 0.12” H2O |
    | OD4010-12LB | 12 | 10.8 ~ 13.2 | 0.50 | 0.04 | 4000 | 4.7 | 20.1 | 0.07” H2O |
    | OD4010-24HHB | 24 | 21.6 ~ 26.4 | 1.45 | 0.06 | 10000 | 12 | 38.2 | 0.34” H2O |
    | OD4010-24HB | 24 | 21.6 ~ 26.4 | 1.45 | 0.06 | 8000 | 9.2 | 33.4 | 0.20” H2O |
    | OD4010-24MB | 24 | 21.6 ~ 26.4 | 1.2 | 0.05 | 6000 | 7.2 | 26.3 | 0.12” H2O |
    | OD4010-24LB | 24 | 21.6 ~ 26.4 | 0.73 | 0.03 | 4000 | 4.7 | 20.1 | 0.07” H2O |
    - 电机类型:无刷直流电机(Brushless DC)
    - 轴承系统:双滚珠轴承(Dual Ball Bearings)
    - 绝缘强度:500VAC/min,< 1mA
    - 绝缘电阻:≥10MΩ @ 500 VDC
    - 工作温度:-20°C ~ +65°C
    - 存储温度:-20°C ~ +75°C
    - 使用寿命:60,000小时(L10寿命)

    产品特点和优势


    OD4010系列直流风扇采用高强度PBT塑料材质(UL94 V-0级别),确保防火性能。其无刷直流电机具有自动重启、过载保护和极性保护功能,能够提高系统的可靠性和稳定性。双滚珠轴承设计有效延长了风扇的使用寿命,减少维护成本。此外,该系列风扇具有低噪声和高气流的特点,适用于对噪音和散热要求较高的场合。

    应用案例和使用建议


    OD4010系列直流风扇广泛应用于服务器机柜、通信设备、医疗仪器等领域。例如,在服务器机柜中,使用OD4010-12HB型号的风扇可以提供稳定的气流,帮助散热并降低运行温度,从而提高服务器的稳定性和可靠性。使用建议包括:
    1. 选择合适的电压和电流等级:根据实际应用场景选择合适的电压和电流等级,避免超负荷运行。
    2. 定期检查和清洁:定期检查风扇的运行状态,保持良好的通风和散热效果。
    3. 考虑兼容性:确保风扇与其他组件之间的电气兼容性,防止相互干扰。

    兼容性和支持


    OD4010系列风扇提供了多种安装选项,如测速输出、报警输出和PWM速度控制输入。这些选项增强了风扇的功能性和灵活性。制造商提供了详细的技术支持和服务,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 风扇不转动
    - 检查电源连接是否正确。
    - 确认电压和电流是否符合要求。
    - 检查是否有其他电气干扰。
    2. 噪音过高
    - 清理风扇叶片和周围区域,去除灰尘和杂质。
    - 检查风扇是否安装稳固。
    3. 温度异常升高
    - 确认通风和散热条件良好。
    - 调整风扇的工作负载,避免长时间过载运行。

    总结和推荐


    OD4010系列直流风扇凭借其高性能、可靠性和广泛的适用性,在服务器机柜、通信设备等领域表现出色。该产品在噪声、气流和使用寿命方面均具有显著优势,是电子设备冷却的理想选择。强烈推荐在需要高效散热和可靠运行的应用场景中使用OD4010系列直流风扇。

OD4010-12HB02A参数

参数
长*宽*高 40mm*10.5mm*10.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD4010-12HB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4010-12HB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4010-12HB02A OD4010-12HB02A数据手册

OD4010-12HB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 118.3925
5+ ¥ 106.0797
10+ ¥ 106.0797
20+ ¥ 104.1854
50+ ¥ 104.1854
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.39
直接购买
加入购物车
