首页  >  产品百科  >  OD1238-24LB-XC

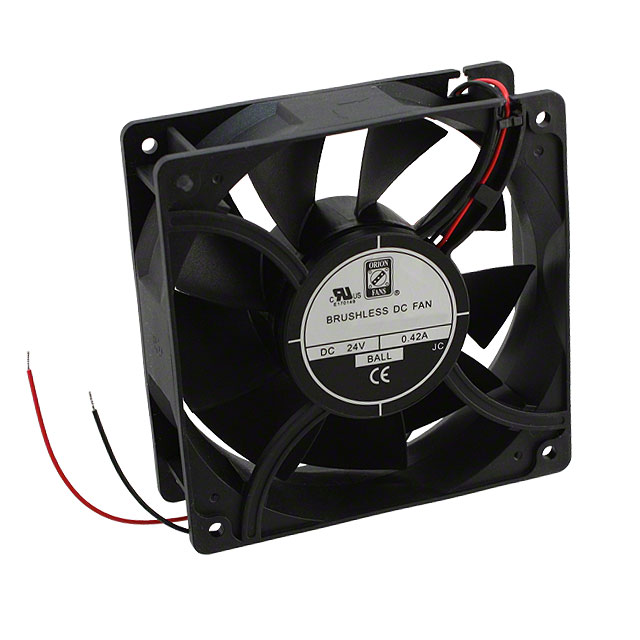

OD1238-24LB-XC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 150CFM 52dB 120 X 120 X 38mm Low Speed/High Performance
供应商型号:
供应商:
标准整包数: 0
ORION FANS 风扇和热管理 OD1238-24LB-XC

OD1238-24LB-XC概述

    OD1238 XC Series High Performance DC Fan 技术手册解析

    产品简介


    OD1238 XC 系列直流风扇是一款高性价比、高性能的电子元器件产品,适用于各种工业和商业应用。其设计紧凑,结构牢固,可以提供高效的空气流动和低噪音操作。该系列风扇广泛应用于服务器、数据中心、通信设备和医疗设备等领域,能够确保这些设备的高效冷却和稳定运行。

    技术参数


    以下是OD1238 XC 系列直流风扇的主要技术规格和性能参数:
    | 型号编号 | 转速(RPM) | 气流(CFM) | 噪音(dB) | 电压(VDC) | 输入功率(W) | 最大静压(“H2O) |
    ||
    | OD1238-12HB-XC | 4300 | 200 | 61 | 12 | 23 | 0.64 |
    | OD1238-12MB-XC | 3800 | 175 | 57 | 12 | 18 | 0.51 |
    | OD1238-12LB-XC | 3200 | 150 | 52 | 12 | 10 | 0.38 |
    | OD1238-24HB-XC | 4300 | 200 | 61 | 24 | 19 | 0.64 |
    | OD1238-24MB-XC | 3800 | 175 | 57 | 24 | 16 | 0.51 |
    | OD1238-24LB-XC | 3200 | 150 | 52 | 24 | 9 | 0.38 |
    | OD1238-24LLB-XC | 2800 | 130 | 48 | 24 | 7 | 0.29 |
    | OD1238-48HHB-XC | 4700 | 220 | 63 | 48 | 32 | 0.75 |
    | OD1238-48HB-XC | 4300 | 200 | 61 | 48 | 25 | 0.64 |
    | OD1238-48MB-XC | 3800 | 175 | 57 | 48 | 17 | 0.51 |
    | OD1238-48LB-XC | 3200 | 150 | 52 | 48 | 11 | 0.38 |
    | OD1238-48LLB-XC | 2800 | 130 | 48 | 48 | 9 | 0.29 |
    此外,该产品具有以下特性:
    - 认证与合规性:符合RoHS标准。
    - 框架和叶轮材料:PBT塑料,UL94V-0等级。
    - 可用选项:转速计、报警、热速度控制、PWM、IP55防护等级。
    - 使用寿命:在45°C环境下,L10寿命为65,000小时。
    - 重量:约0.74磅。
    - 连接方式:2根24AWG导线。
    - 电机类型:无刷直流电机,带自动重启和极性保护。
    - 轴承系统:双滚珠轴承。
    - 绝缘电阻:导线与框架间绝缘电阻10兆欧(500VDC)。
    - 耐压强度:1分钟内耐受500VAC电压,泄漏电流<500微安。
    - 温度范围:-10°C至+70°C(工作温度),-40°C至+80°C(存储温度)。

    产品特点和优势


    OD1238 XC 系列直流风扇的特点和优势包括:
    - 高可靠性:无刷直流电机和自动重启功能可确保长期稳定的运行。
    - 优异的冷却性能:气流大,噪音低,适合各种高密度应用环境。
    - 广泛适用性:不同型号满足不同电压和负载需求。
    - 长寿命:IP55防护等级确保在恶劣环境中长时间稳定运行。
    - 环保合规:符合RoHS标准,适用于绿色环保要求高的应用场景。

    应用案例和使用建议


    OD1238 XC 系列直流风扇已在多种场景中得到应用,例如服务器机柜、电信基站和医疗设备。根据手册中的信息,使用建议如下:
    - 在服务器机柜中的应用:选择适当型号以适应不同的气流和散热需求。建议监控系统温度,以确保风扇始终处于最佳工作状态。
    - 在电信基站中的应用:考虑到基站对可靠性的严格要求,建议选择具有更高静态压力的型号,如OD1238-48HHB-XC。
    - 在医疗设备中的应用:建议使用具有较低噪音水平的型号,如OD1238-12LB-XC,以减少患者受到的干扰。

    兼容性和支持


    OD1238 XC 系列直流风扇具有良好的兼容性,可以与其他常见的电子设备和系统无缝集成。厂商Knight Electronics提供了全面的技术支持和售后服务,以确保客户能够获得最优质的服务体验。同时,该产品也具有广泛的全球销售网络和合作伙伴支持体系。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方法:
    1. 问题:风扇无法启动
    - 解决方案:检查电源电压是否正确,确认连接线无误,并确保极性正确。
    2. 问题:风扇噪音过大
    - 解决方案:检查是否有异物卡在风扇内部,必要时清洁风扇叶片;确保安装位置通风良好,避免阻碍气流。
    3. 问题:风扇转速不稳定
    - 解决方案:检查电源电压是否波动,如果需要,请更换稳压电源;如果存在干扰源,尽量远离干扰源或增加屏蔽措施。

    总结和推荐


    综上所述,OD1238 XC 系列直流风扇是一款高可靠性、高性能的产品,在工业和商业领域有着广泛的应用前景。其多样化的型号选择、卓越的冷却效果、长寿命和易于集成的特性使其在市场上具备较强的竞争力。因此,强烈推荐在需要高效冷却和低噪音操作的应用场景中使用该系列产品。

OD1238-24LB-XC参数

参数
长*宽*高 120mm*38.5mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1238-24LB-XC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-24LB-XC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-24LB-XC OD1238-24LB-XC数据手册

OD1238-24LB-XC封装设计

查看详情并下载
Symbol
Footprint
3D Model
