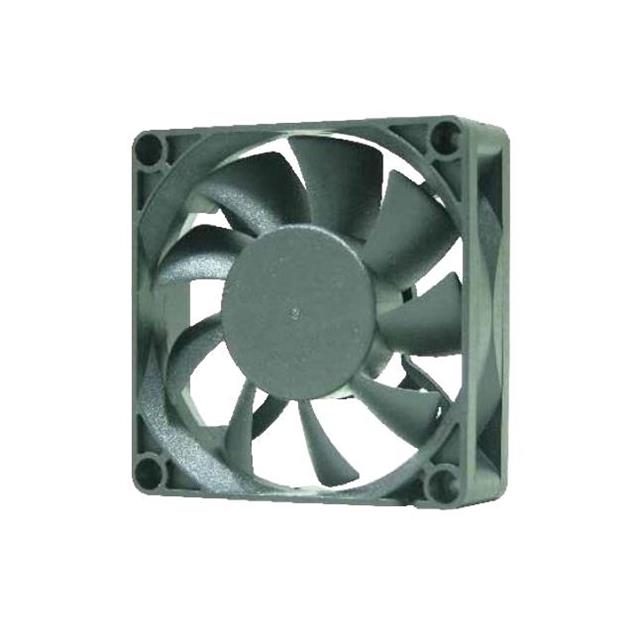

OD7020-12HB05

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: 4153797
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD7020-12HB05

OD7020-12HB05概述

    电子元器件产品技术手册:OD7020系列DC风扇



    1. 产品简介



    OD7020系列DC风扇是一款高效能、低噪音的电子元件,广泛应用于计算机散热、工业设备冷却以及其他需要高性能通风的场合。该系列产品主要包括两种型号:OD7020-12HB和OD7020-12HHB10A,均采用RoHS标准生产,确保环保和安全。


    2. 技术参数



    | 参数 | OD7020-12HB | OD7020-12HHB10A |
    | --- | --- | --- |
    | 型号编号 | OD7020-12HB | OD7020-12HHB10A |
    | 尺寸 | 70 x 20mm (2.76 x 0.79英寸) | 70 x 20mm (2.76 x 0.79英寸) |
    | 额定电压 | 12 VDC | 12 VDC |
    | 电压范围 | 7~13.2 VDC | 8~13.2 VDC |
    | 额定电流 | 0.35 A | 0.50 A |
    | 额定功率 | 5.2 瓦 | 6 瓦 |
    | 额定转速 (RPM) | 4500 | 5000 |
    | 风量 (CFM) | 41 | 45 |
    | 噪音等级 (dB) | 41.5 | 43 |
    | 最大静压 (H2O) | 0.26 | 0.31 |
    | 绝缘电阻 | ≥10MΩ (500VDC) | ≥10MΩ (500VDC) |
    | 寿命 (L10) | 70,000小时 (40°C) | 70,000小时 (40°C) |
    | 工作温度范围 | -10°C ~ +70°C | -10°C ~ +70°C |
    | 存储温度范围 | -40°C ~ +80°C | -40°C ~ +80°C |


    3. 产品特点和优势



    - 无刷直流电机:自动重启功能,且具备极性保护。
    - 双滚珠轴承系统:延长使用寿命并提高可靠性。
    - 低噪音设计:在高效散热的同时保持低噪音水平。
    - 高静态压力:适合各种复杂的气流条件,确保有效散热。
    - 长寿命:达到70,000小时的高可靠寿命。
    - 高绝缘强度:最小绝缘电阻为10兆欧(500VDC)。


    4. 应用案例和使用建议



    - 计算机散热:适用于台式机和服务器的CPU散热系统。
    - 工业设备冷却:如工业机器人和自动化设备的散热系统。
    - 电信设备:用于通讯基站和服务器柜的通风冷却。

    使用建议:
    - 在安装时确保风扇与散热片的良好接触,以提高热传导效率。
    - 定期检查和清洁风扇叶片,避免灰尘积累影响性能。
    - 使用适当的电源适配器以确保稳定的电压供应。


    5. 兼容性和支持



    - 兼容性:OD7020系列风扇与大多数主流计算平台和工业设备兼容。
    - 支持:制造商提供全面的技术支持和售后服务,包括安装指导和故障排查服务。


    6. 常见问题与解决方案



    - 问题:风扇启动困难。
    - 解决方案:检查电源适配器输出电压是否符合要求,确认连接线是否松动。
    - 问题:风扇噪音异常增大。
    - 解决方案:检查风扇是否有积尘或异物,必要时进行清洁或更换风扇。
    - 问题:风扇停止运行。
    - 解决方案:检查电源线连接是否正常,确认电源适配器工作状态。


    7. 总结和推荐



    总体来看,OD7020系列DC风扇凭借其高效能、低噪音和高可靠性,在多种应用领域表现出色。其独特的设计和技术参数使其在市场上具有显著的竞争优势。对于需要高效散热解决方案的应用,我们强烈推荐选择OD7020系列DC风扇。

OD7020-12HB05参数

参数
长*宽*高 20mm(宽度)
包装方式 散装

OD7020-12HB05厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD7020-12HB05数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD7020-12HB05 OD7020-12HB05数据手册

OD7020-12HB05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 129.3398
5+ ¥ 115.8885
10+ ¥ 115.8885
20+ ¥ 113.819
50+ ¥ 113.819
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
