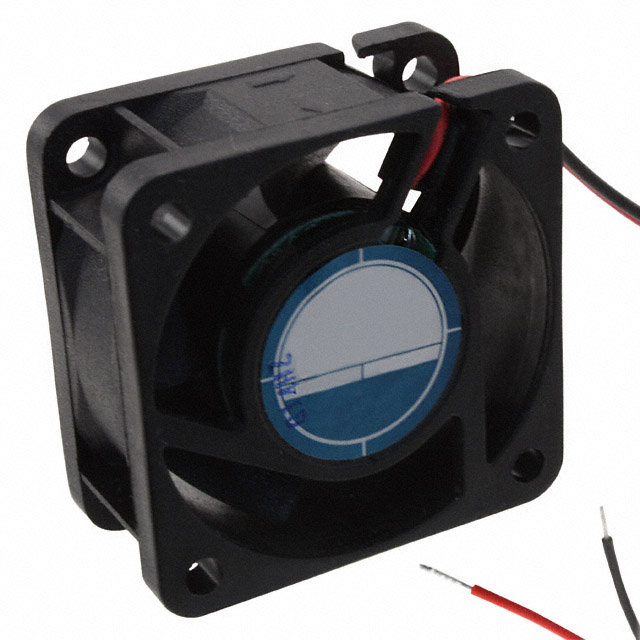

OD4020-12HB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 7V to 14V 9CFM 36dB 40 X 40 X 20mm High Speed
供应商型号: 4035310
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD4020-12HB

OD4020-12HB概述

    电子元器件产品技术手册解析

    产品简介


    OD4020系列直流风扇是Orion Fans公司推出的一款高效率冷却解决方案。此系列产品提供多种电压选项(5V、12V、24V),适用于各种电子设备的散热需求。OD4020系列采用紧凑型设计,尺寸仅为40mm x 20mm(1.58" x 0.79"),适合空间受限的应用场合。其主要功能是通过高效的空气流动帮助设备降温,从而提高设备的工作效率和寿命。

    技术参数


    以下是OD4020系列风扇的技术规格:
    | 型号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 电压 (VDC) | 电流 (A) | 最大静压 (inH2O) |
    ||
    | OD4020-05HB | 7800 | 9 | 36 | 5 | 0.29 | 0.30 |
    | OD4020-05MB | 6900 | 8 | 33 | 5 | 0.16 | 0.24 |
    | OD4020-05LB | 6200 | 7 | 30 | 5 | 0.14 | 0.19 |
    | OD4020-12HB | 7800 | 9 | 36 | 12 | 0.10 | 0.30 |
    | OD4020-12MB | 6900 | 8 | 33 | 12 | 0.08 | 0.24 |
    | OD4020-12LB | 6200 | 7 | 30 | 12 | 0.07 | 0.19 |
    | OD4020-24HB | 7800 | 9 | 36 | 24 | 0.09 | 0.30 |
    | OD4020-24MB | 6900 | 8 | 33 | 24 | 0.07 | 0.24 |
    | OD4020-24LB | 6200 | 7 | 30 | 24 | 0.06 | 0.19 |
    产品具有良好的绝缘性能,绝缘电阻大于10兆欧,耐电压测试为1分钟500VAC,最大泄漏电流小于500微安。轴承系统分为球轴承和套筒轴承,分别提供60,000小时和30,000小时的使用寿命。对于需要更高可靠性的应用,可以选用密封套筒轴承,寿命可达50,000小时。

    产品特点和优势


    1. 高效节能:OD4020系列风扇在多个电压等级下表现出色,具有低噪音、低功耗的特点。
    2. 耐用性强:采用高质量PBT塑料制成的框架和叶轮,确保长期使用下的稳定性和可靠性。
    3. 广泛适用:支持多种电压输入,能够适应不同设备的供电需求,同时具有良好的风量和静压性能。
    4. 易于集成:小巧的设计使其易于安装于狭小空间,广泛应用于服务器、通讯设备和工业控制等领域。

    应用案例和使用建议


    OD4020系列风扇可应用于各种对温度控制有严格要求的场合。例如,在数据中心,这些风扇可以有效地冷却服务器;在工业自动化领域,它们能够保证机器设备的稳定运行。为了确保最佳性能,建议根据具体应用场景选择合适的电压和型号。此外,在安装时应注意保持足够的通风空间,以避免因空气流通不畅导致的过热问题。

    兼容性和支持


    OD4020系列风扇符合RoHS标准,环保无害。与市面上大多数电子设备的电源接口相兼容,适用于广泛的电子设备。Orion Fans公司提供了全面的技术支持和服务,包括安装指南、维护手册以及快速响应的技术咨询,以帮助客户解决问题并获得最佳使用体验。

    常见问题与解决方案


    - 问题:风扇转速不稳定
    - 解决办法:检查连接线是否松动或损坏,确认供电电压是否稳定。
    - 问题:噪音过大
    - 解决办法:确认安装位置是否正确,是否有额外的震动源影响。
    - 问题:风量不足
    - 解决办法:检查风道设计是否合理,确保没有阻塞或过度弯曲的情况发生。

    总结和推荐


    OD4020系列直流风扇以其出色的性能、坚固耐用的构造和广泛的应用范围,在市场上具备较强的竞争力。无论是数据中心、服务器还是工业自动化领域,都是值得信赖的选择。建议用户根据实际应用场景挑选合适的产品型号,并遵循制造商的指导进行正确的安装和使用。

OD4020-12HB参数

参数
长*宽*高 40mm*20mm*20mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD4020-12HB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4020-12HB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4020-12HB OD4020-12HB数据手册

OD4020-12HB封装设计

查看详情并下载
Symbol
Footprint
3D Model
