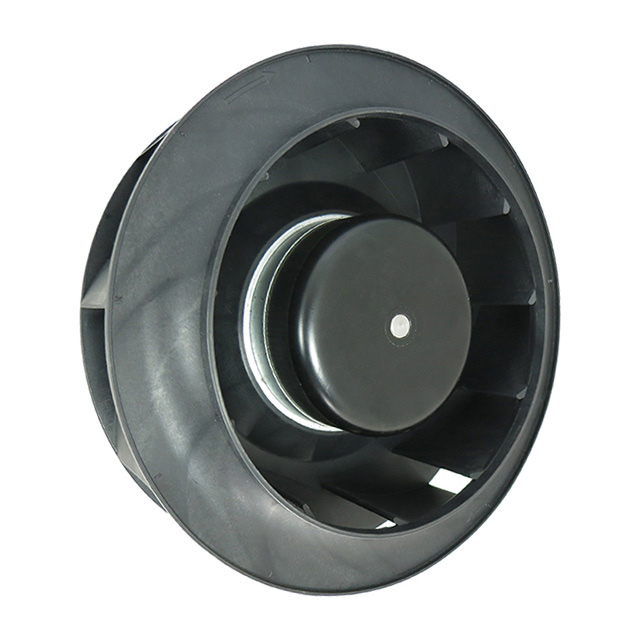

ODB22071-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: ET-4035417
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB22071-24HB10A

ODB22071-24HB10A概述

    Orion Fans 技术手册解析

    产品简介


    Orion Fans 是一款高性能直流电机化的风扇,广泛应用于工业、商业及家庭环境中,用于散热、通风和空气循环。两种型号——ODDB22071-24HB10A 和 ODB22071-48HB10A——提供了不同的电压选择,分别适用于24VDC和48VDC的工作环境。这些风扇的特点是采用无刷直流电机,并配备了IC保护系统,确保稳定可靠的运行。

    技术参数


    以下是两款产品的关键技术和规格参数:
    | 参数 | ODB22071-24HB10A | ODB22071-48HB10A |
    | :: | :: | :: |
    | 电压范围 | 16~28VDC | 36~54VDC |
    | 额定电压 | 24VDC | 48VDC |
    | 额定电流 | 4.4A | 2.7A |
    | 额定功率 | 105.6W | 129.6W |
    | 风量(CFM) | 580 | 621 |
    | 最大静压 | 2.10英寸水柱 | 2.26英寸水柱 |
    | 噪音水平(dB) | 68 | 69 |
    其他技术参数还包括:
    - 绝缘电阻:最低10兆欧(500VDC)
    - 耐电压强度:一分钟内500VAC
    - 泄漏电流:<500微安
    - 工作温度范围:-10°C ~ +65°C
    - 存储温度范围:-40°C ~ +80°C
    - 额定转速:2800RPM(24V型号),3000RPM(48V型号)

    产品特点和优势


    Orion Fans的主要特点包括:
    - 双球轴承系统,提供更长的使用寿命(L10寿命:40,000小时,40°C条件)
    - 支持PWM速度控制,可根据需要调节风速
    - 具备信号输出功能,可实现精确的速度监测
    - 高效的空气流动能力,尤其适合需要高气流量和静压的应用场合
    - 轻质铝合金框架和UL94V-0等级热塑性叶片,保证了风扇的坚固性和耐用性
    这些特点使得Orion Fans成为市场上性能卓越、应用广泛的散热和通风解决方案之一。

    应用案例和使用建议


    Orion Fans 广泛应用于工业设施、数据中心、仓库和其他需要高效通风和冷却的场所。例如,在一个数据中心环境中,Orion Fans可以被安装在机柜中,帮助有效散热,确保服务器稳定运行。对于用户而言,为了获得最佳效果,建议合理规划风道设计,以充分利用风扇的高效风量和静压性能。

    兼容性和支持


    这两款产品均采用标准的4芯线连接方式,易于与其他电子控制系统集成。厂商Knight Electronics, Inc.提供了详尽的技术支持和维护服务,确保客户能够顺利安装和使用产品。此外,制造商也承诺对产品进行定期更新和技术支持,以应对不断变化的技术需求。

    常见问题与解决方案


    1. Q: 风扇不运转怎么办?
    - A: 首先检查电源连接是否正确,确认输入电压在规定的范围内。其次,检查控制电路是否正常工作,必要时请联系技术支持。
    2. Q: 风量不足怎么办?
    - A: 确保安装位置通风良好,避免被阻塞或遮挡。检查风道设计,调整安装角度,以优化气流分布。
    3. Q: 噪音水平过高怎么办?
    - A: 检查安装是否稳固,是否有异物进入风扇内部。尝试调整速度控制设置,降低风扇转速,以减少噪音。

    总结和推荐


    综上所述,Orion Fans凭借其高效的空气流动能力、耐用的设计以及多种应用优势,成为了众多需要通风和散热解决方案的理想选择。如果您正在寻找一款可靠的直流电机化风扇,Orion Fans无疑是值得考虑的产品。建议根据具体应用场景选择合适的电压型号,以确保最优的性能表现。

ODB22071-24HB10A参数

参数
长*宽*高 71mm(宽度)
零件状态 在售
包装方式 散装

ODB22071-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB22071-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB22071-24HB10A ODB22071-24HB10A数据手册

ODB22071-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
