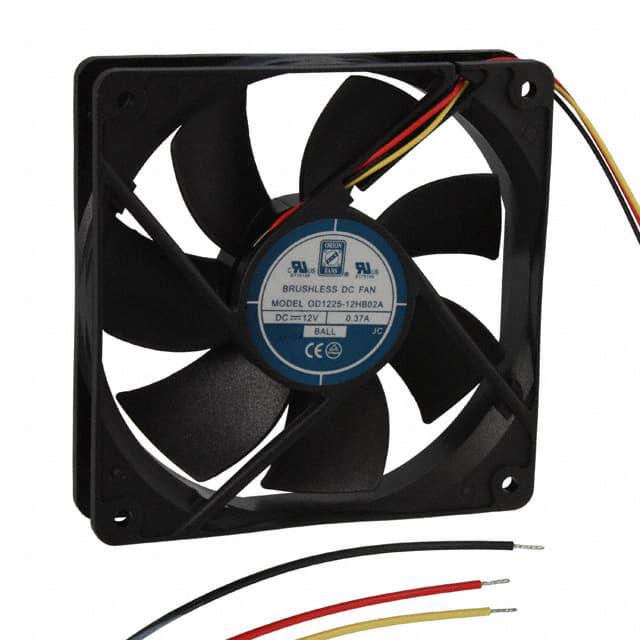

OD1225-12HB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 89CFM 39dB 120 X 120 X 25mm High Speed
供应商型号: 4035445
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1225-12HB02A

OD1225-12HB02A概述

    OD1225 系列直流风扇技术手册

    产品简介


    OD1225系列直流风扇是Orion Fans公司生产的一款高性能电子元件,适用于多种工业和消费电子产品。该风扇具有12V和24V两种电压选择,尺寸为120x25mm(4.7"x 1.0"),广泛应用于计算机、服务器、通信设备及各种散热系统中。风扇采用PBT材料制成的框架和叶轮,具备UL94V-0等级防火性能,能够提供稳定的空气流动,确保设备在高温环境下也能正常运行。

    技术参数


    - 尺寸:120x25mm(4.7"x 1.0")
    - 电压选择:12V/24V
    - 可选配置:转速计、报警、温度控制
    - 防护等级:IP55
    - 最高静态压力:"H2O 0.14
    - 使用寿命(L10):65,000小时(45°C)
    - 重量:约0.35磅
    - 连接方式:2x引线,24AWG
    - 电机类型:无刷直流电机,自动重启,极性保护
    - 轴承系统:双球轴承
    - 绝缘电阻:引线与框架之间10MΩ(500VDC)
    - 耐压强度:500VAC下持续1分钟,泄漏电流<500微安
    - 工作温度范围:-10°C至70°C
    - 存储温度范围:-40°C至+80°C
    | 型号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 电压(VDC) | 输入功率(W) | 最大静态压力("H2O) |
    ||
    | OD1225-12HB | 2200 | 89 | 39 | 12 | 5 | 0.14 |
    | OD1225-12MB | 2050 | 83 | 38 | 12 | 4 | 0.14 |
    | OD1225-12LB | 1800 | 72 | 34 | 12 | 3 | 0.14 |
    | OD1225-24HB | 2200 | 89 | 39 | 24 | 5 | 0.14 |
    | OD1225-24MB | 2050 | 83 | 38 | 24 | 4 | 0.14 |
    | OD1225-24LB | 1800 | 72 | 34 | 24 | 3 | 0.14 |

    产品特点和优势


    1. 高可靠性:无刷直流电机设计,自动重启功能,能够适应各种工作环境。
    2. 长寿命:使用寿命长达65,000小时(45°C),适合长期稳定运行。
    3. 防护等级:IP55防护等级,有效防止灰尘和水滴侵入,增强耐用性。
    4. 多种选择:支持12V和24V两种电压输入,用户可根据需求选择合适的型号。
    5. 高性能:通过先进的气流设计和高效的电机系统,提供出色的冷却效果。

    应用案例和使用建议


    OD1225系列风扇广泛应用于数据中心、服务器机房、通信基站等领域。为了更好地发挥其效能,建议在安装时注意以下几点:
    1. 固定稳固:确保风扇安装牢固,避免震动导致磨损。
    2. 适当通风:确保风扇周围有足够的空间进行通风,提高散热效率。
    3. 清洁保养:定期清洁风扇,保持其良好的运行状态。

    兼容性和支持


    OD1225系列风扇兼容多种电子设备和控制系统,可通过引线与各种电路板进行连接。制造商Knight Electronics提供全面的技术支持和售后服务,包括产品咨询、故障排除和维修服务。

    常见问题与解决方案


    1. 噪音过大:检查安装是否稳固,必要时更换新的风扇。
    2. 风量不足:确认是否有足够的通风空间,检查是否有异物阻碍气流。
    3. 无法启动:检查电源连接是否正确,确认电压是否符合要求。

    总结和推荐


    OD1225系列直流风扇凭借其高性能、高可靠性和多样化的特点,成为市场上备受青睐的产品之一。其广泛的应用领域和优良的性价比使其成为电子设备散热系统的理想选择。强烈推荐给需要高效散热解决方案的用户和企业。
    此手册由Knight Electronics, Inc.提供,更多信息请访问[官网](http://www.knightelectronics.com)。

OD1225-12HB02A参数

参数
长*宽*高 120mm*25mm*25mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD1225-12HB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1225-12HB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1225-12HB02A OD1225-12HB02A数据手册

OD1225-12HB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
