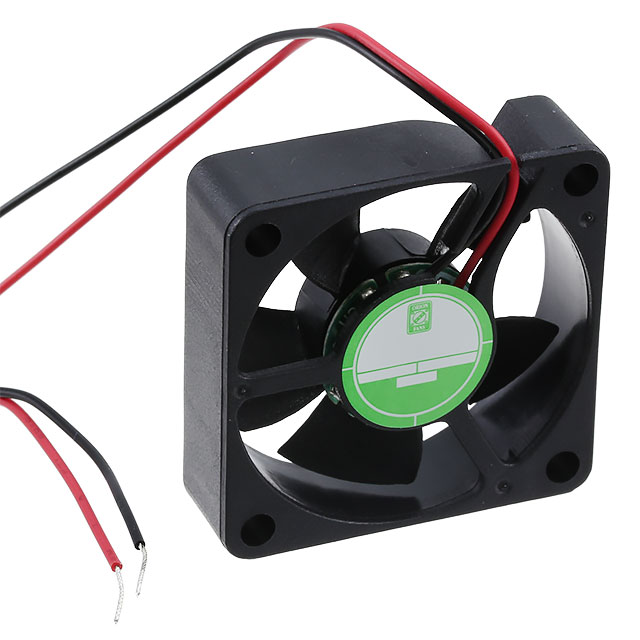

OD3510-05LLB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 5V 4V to 5.5V 3CFM 17dB 35 X 35 X 10mm Super Low Speed
供应商型号: ET-4258790
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD3510-05LLB

OD3510-05LLB概述

    OD3510 Series DC Fan 技术手册

    1. 产品简介


    OD3510系列直流风扇专为需要紧凑尺寸和高效冷却的电子设备设计。该系列产品提供5VDC和12VDC两种电压版本,尺寸仅为35 x 10mm(1.38 x 0.39英寸)。OD3510系列风扇具备无刷直流电机,自动重启和极性保护功能,广泛应用于电信设备、服务器、工业控制和医疗设备等领域。

    2. 技术参数


    以下是OD3510系列直流风扇的主要技术参数:
    | 型号 | 额定电压 | 电流 | 功率 | 转速 (RPM) | 气流 (CFM) | 噪音水平 (dB) | 最大静压 (.01 inH2O) | 尺寸 (mm) |
    |
    | OD3510-05LLB | 5 VDC | 0.06 A | 0.3 W | 4500 | 3.0 | 17 | 0.05 | 35 x 10 |
    | OD3510-05MB | 5 VDC | 0.075 A | 0.65 W | 8000 | 6.0 | 32 | 0.17 | 35 x 10 |
    | OD3510-05MB01A | 5 VDC | 0.075 A | 0.65 W | 8000 | 6.0 | 32 | 0.17 | 35 x 10 |
    | OD3510-12LLB | 12 VDC | 0.04 A | 0.60 W | 4500 | 3.0 | 17 | 0.05 | 35 x 10 |
    | OD3510-12MB | 12 VDC | 0.06 A | 1.08 W | 8000 | 6.0 | 32 | 0.17 | 35 x 10 |
    | OD3510-12MB02A | 12 VDC | 0.065 A | 1.56 W | 8000 | 6.0 | 32 | 0.17 | 35 x 10 |

    3. 产品特点和优势


    - 无刷直流电机:减少磨损,提高效率,延长使用寿命。
    - 双重球轴承系统:确保长期稳定运行。
    - 自动重启功能:防止因瞬时过载导致停机。
    - IP55防护等级:有效防尘防水,适应恶劣环境。
    - RoHS合规材料:符合环保标准。
    - 多种电压选项:可满足不同应用需求。

    4. 应用案例和使用建议


    - 应用案例:OD3510系列直流风扇适用于多种场合,如数据中心、医疗设备和工业控制柜。这些风扇能够提供高气流和低噪音水平,满足高效冷却的需求。
    - 使用建议:
    - 安装位置:确保风扇有足够的空间进行空气流通,避免堵塞。
    - 连接方式:检查接线颜色和标记,正确连接电源和信号线。
    - 散热管理:合理布局以最大化散热效果,例如使用多风扇组合散热方案。

    5. 兼容性和支持


    - 兼容性:OD3510系列风扇可与其他标准5VDC和12VDC系统兼容,支持标准2x和3x引脚连接。
    - 厂商支持:Orion Fans提供全面的技术支持和售后服务,包括详细的产品文档、用户手册和技术咨询热线。

    6. 常见问题与解决方案


    - Q: 如何正确连接风扇?
    - A: 确认电源电压和极性,正确连接红色 (+) 和黑色 (-) 线。若需接Tachometer或Alarm信号,则参考手册中的接线图进行连接。
    - Q: 如何更换风扇?
    - A: 关闭设备电源,拆除原有风扇并替换为新的OD3510型号,重新连接电源和信号线即可。
    - Q: 风扇运行时噪音偏高怎么办?
    - A: 检查风扇是否安装稳固,是否有异物卡住叶片。必要时可调整安装位置,避免靠近其他热源。

    7. 总结和推荐


    OD3510系列直流风扇凭借其高效能、耐用性和灵活性,是众多电子设备的理想选择。该系列风扇通过高效的冷却能力和可靠的性能,在各种环境中表现出色。我们强烈推荐在需要紧凑、高性能冷却解决方案的应用中使用OD3510系列直流风扇。

OD3510-05LLB参数

参数
长*宽*高 35mm*10mm*10mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD3510-05LLB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD3510-05LLB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD3510-05LLB OD3510-05LLB数据手册

OD3510-05LLB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9282 ¥ 117.6933
10+ $ 12.8427 ¥ 108.5205
25+ $ 12.4399 ¥ 105.1169
40+ $ 11.0977 ¥ 93.7755
120+ $ 10.6768 ¥ 90.2187
280+ $ 10.4829 ¥ 88.5807
520+ $ 10.1783 ¥ 86.0067
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 117.69
