首页  >  产品百科  >  OD1232-24LB

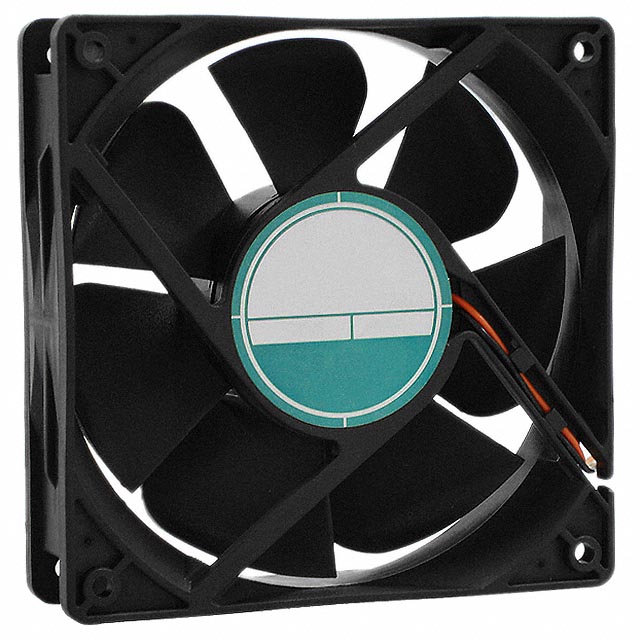

OD1232-24LB

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 12V to 27.8V 93CFM 44dB 120 X 120 X 32mm Low Speed
供应商型号: ET-4258781
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1232-24LB

OD1232-24LB概述

    OD1232 Series DC Fan 技术手册

    产品简介


    OD1232系列是专为各种应用设计的直流风扇,提供12V、24V和48V电压选项。这些风扇尺寸为120x32mm(4.7"x 1.25"),广泛应用于工业控制、通信设备、计算机散热等领域。采用PBT塑料材质,符合UL94V-0阻燃标准,确保高可靠性和安全性。该系列风扇具备多种配置选项,如测速计(Tachometer)、报警信号(Alarm)以及PWM输入功能,可根据具体需求进行选择。

    技术参数


    | 型号 | 电压 (VDC) | 额定电流 (A) | 额定功率 (W) | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 最大静压 (H2O) |

    | OD1232-12H | 12 | 0.60 | 5.28 | 3750 | 120 | 51 | 0.42 |
    | OD1232-12M | 12 | 0.50 | 5.28 | 3300 | 107 | 48 | 0.33 |
    | OD1232-12L | 12 | 0.32 | 5.28 | 2900 | 93 | 44 | 0.27 |
    | OD1232-24H | 24 | 0.28 | 5.28 | 3750 | 120 | 51 | 0.42 |
    | OD1232-24M | 24 | 0.22 | 5.28 | 3300 | 107 | 48 | 0.33 |
    | OD1232-24L | 24 | 0.22 | 5.28 | 2900 | 93 | 44 | 0.27 |
    | OD1232-48H | 48 | 0.16 | 7.2 | 3750 | 120 | 51 | 0.42 |
    | OD1232-48M | 48 | 0.15 | 7.2 | 3300 | 107 | 48 | 0.33 |
    | OD1232-48L | 48 | 0.13 | 7.2 | 2900 | 93 | 44 | 0.27 |

    产品特点和优势


    1. 多电压选项:OD1232系列提供三种电压选项(12V、24V、48V),适用于不同的电源环境。
    2. 高效能:最高转速可达3750RPM,风量达到120CFM,噪音控制在51dB以内,满足各种高要求的散热需求。
    3. 长寿命:双球轴承系统,保证使用寿命长达70,000小时(L10)。
    4. 高可靠性:通过UL94V-0认证,采用耐高温、阻燃材料,确保长期稳定运行。
    5. 灵活配置:支持测速计、报警信号和PWM输入功能,便于集成到不同系统中。

    应用案例和使用建议


    1. 数据中心:在数据中心环境中,高密度服务器堆叠会产生大量热量。OD1232系列风扇可以提供高效散热,保证服务器稳定运行。
    - 使用建议:建议选择高风量型号(如OD1232-48H)以应对高负荷散热需求,同时使用测速计监控风扇状态。

    2. 工业控制柜:工业控制柜内部空间有限且设备密集,对风扇尺寸和性能都有较高要求。
    - 使用建议:选用小尺寸但性能稳定的型号(如OD1232-12L),并结合适当的固定方式,确保安装稳固。

    兼容性和支持


    OD1232系列风扇可与多种控制系统兼容,支持Tachometer、Alarm信号以及PWM输入。厂商提供详细的安装指南和技术支持服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 风扇不启动:
    - 原因:接线错误或电压不符。
    - 解决办法:检查电源连接是否正确,确认输入电压是否与型号匹配。
    2. 风扇噪音过大:
    - 原因:风扇未安装牢固或灰尘过多。
    - 解决办法:确保风扇安装牢固,定期清洁风扇内部。
    3. 风扇转速异常:
    - 原因:电机故障或传感器问题。
    - 解决办法:联系售后服务中心进行维修或更换部件。

    总结和推荐


    OD1232系列风扇以其高性能、高可靠性及灵活的配置选项,成为多种应用场合的理想选择。特别是在需要高效散热、低噪音和长寿命的应用环境中,OD1232系列风扇展现出明显的优势。因此,我们强烈推荐此系列产品用于各类工业控制和通信设备的散热解决方案。

OD1232-24LB参数

参数
长*宽*高 120mm*32mm*32mm
安装方式 法兰安装
应用等级 工业级
零件状态 在售
包装方式 散装

OD1232-24LB厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1232-24LB数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1232-24LB OD1232-24LB数据手册

OD1232-24LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.9571 ¥ 253.1377
10+ $ 27.6142 ¥ 233.3403
25+ $ 26.3958 ¥ 223.0442
50+ $ 24.6642 ¥ 208.4121
100+ $ 22.8088 ¥ 192.7341
250+ $ 22.4446 ¥ 189.657
500+ $ 22.2854 ¥ 188.3115
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 253.13
直接购买
加入购物车
