首页  >  产品百科  >  ODB17567-48HB10A

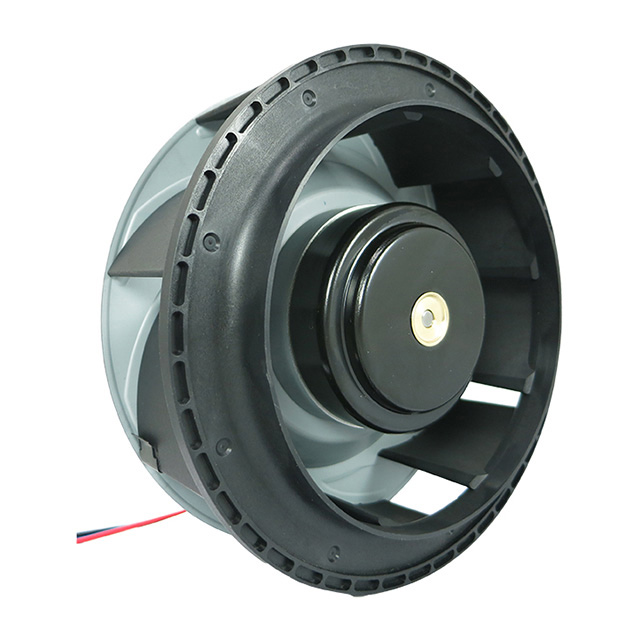

ODB17567-48HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Motorized Impeller Centrifugal Ball Bearing 48V 22V to 54V 338CFM 64dB 175 X 67mm Tachometer
供应商型号: ET-4035414
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB17567-48HB10A

ODB17567-48HB10A概述

    电子元器件产品技术手册:Orion Fans DC Motorized Impellers

    产品简介


    Orion Fans 是一家专注于生产和提供高质量散热风扇的企业,其产品广泛应用于各种电子设备中,如服务器、数据中心、工业设备和消费电子产品等。本文将详细介绍 Orion Fans 的一款直流电机化叶轮(DC Motorized Impeller)产品,型号为 ODB17567-12HB10A/24HB10A/48HB10A,主要特点包括高效、长寿命及出色的空气动力学设计。

    技术参数


    以下是这款直流电机化叶轮的关键技术规格:
    - 电机类型:直流无刷电机,IC保护
    - 轴承系统:双滚珠轴承
    - 绝缘电阻:最小值为 10MΩ (500VDC)
    - 耐压强度:最大泄漏电流小于 500 微安,可在 500 VAC 下承受 1 分钟
    - 存储温度:-40°C 至 +80°C
    - 外壳材料:压铸铝
    - 叶轮材料:UL94V-0 级热塑性塑料
    - 使用寿命:在 40°C 条件下,L10 寿命为 40,000 小时
    - 温度范围:-10°C 至 +65°C
    - 额定转速:3000 RPM
    - 信号输出:测速计
    - 速度控制:脉宽调制(PWM)
    - 尺寸:175 x 67 mm (6.9”x2.6”)
    - 重量:约 1030 克(2.27 磅)
    对于不同电压版本,具体参数如下:
    | 版本 | 额定电压 (VDC) | 工作电压范围 (VDC) | 额定电流 (A) | 额定功率 (W) |

    | ODB17567-12HB10A | 12 | 8~14 | 4.2 | 50.4 |
    | ODB17567-24HB10A | 24 | 15~27.6 | 2.1 | 50.4 |
    | ODB17567-48HB10A | 48 | 22~54 | 1.10 | 52.8 |

    产品特点和优势


    1. 高效能:这些叶轮通过优化的设计实现高气流和低噪音,确保高效散热。
    2. 耐用性强:采用双滚珠轴承和UL94V-0级热塑性材料,保证长期稳定运行。
    3. 宽电压适应性:覆盖多个电压等级,方便在不同的供电环境下使用。
    4. 精准控制:配备测速计和PWM速度控制系统,可实现精确的速度调整。
    5. 紧凑轻便:小体积、轻重量的设计,便于安装和使用。

    应用案例和使用建议


    Orion Fans 的 DC Motorized Impeller 广泛用于需要高效率散热的应用场合,例如:
    - 数据中心服务器机柜:确保长时间稳定运行,防止过热。
    - 工业控制设备:适用于严苛的工作环境,保障设备正常运行。
    - 电子消费品:提高用户体验,减少因过热导致的产品故障。
    使用建议:
    - 在安装前仔细检查电源电压是否与叶轮匹配。
    - 定期清洁叶轮以保持最佳性能。
    - 使用适当的热界面材料以改善热传导。

    兼容性和支持


    - 兼容性:这些叶轮与大多数通用电源系统兼容。
    - 支持:Orion Fans 提供详细的技术手册和客户服务支持,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:叶轮运转时噪声较大。
    - 解决办法:检查电源电压是否正确,确认叶轮未受污染或损坏。

    2. 问题:叶轮无法启动。
    - 解决办法:检查接线是否正确连接,确保电源供应正常。

    总结和推荐


    总体而言,Orion Fans 的 DC Motorized Impeller 在多个方面表现出色,具有高效率、长寿命和广泛适用性。如果您正在寻找一种能够满足高性能要求且具备良好可靠性的散热解决方案,这些叶轮无疑是理想的选择。强烈推荐在需要高效散热的应用场合使用。

ODB17567-48HB10A参数

参数
长*宽*高 67mm(宽度)*67mm(高度)
安装方式 法兰安装
零件状态 在售
包装方式 散装

ODB17567-48HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB17567-48HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB17567-48HB10A ODB17567-48HB10A数据手册

ODB17567-48HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 120.9478 ¥ 1022.0091
5+ $ 118.5292 ¥ 1001.572
10+ $ 116.1106 ¥ 981.1349
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1022
