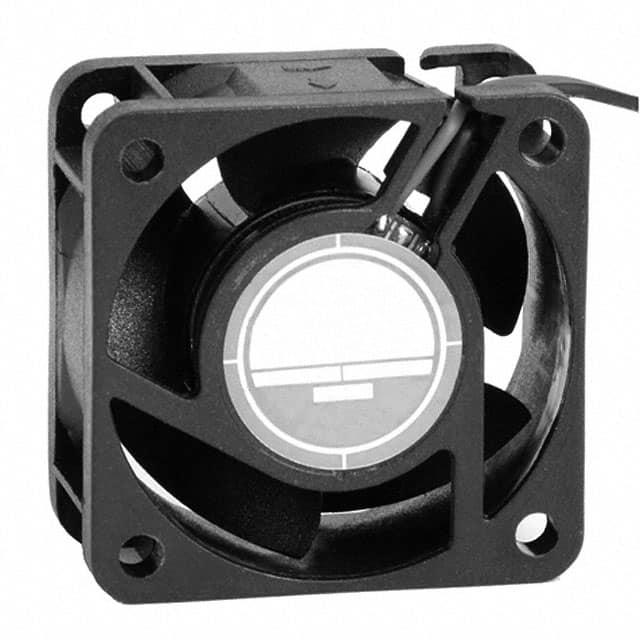

OD4020-12LB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: OD4020-12LB02A-ND
供应商: Digi-Key
标准整包数: 1
ORION FANS 风扇和热管理 OD4020-12LB02A

OD4020-12LB02A概述

    # OD4020 系列直流风扇技术手册

    产品简介


    OD4020 系列是 Orion Fans 生产的一款小型直流风扇,尺寸为 40x20mm(1.58”x 0.79”),广泛应用于需要高效散热和低噪音的设备中。该系列风扇提供多种电压选择(5V、12V 和 24V),适用于工业设备、计算机系统、通信设备及医疗设备等领域。OD4020 系列通过 RoHS 认证,确保符合环保标准。

    技术参数


    | 参数名称 | 描述 |

    | 尺寸 | 40x20mm(1.58”x 0.79”) |
    | 框架与叶轮材质 | PBT,UL94V-0 塑料 |
    | 轴承系统 | 球轴承(Ball Bearing) |
    | 工作温度范围 | -10°C 至 70°C |
    | 储存温度范围 | -40°C 至 +80°C |
    | 绝缘电阻 | >10MΩ(500VDC 测试) |
    | 额定电压范围 | 5V、12V、24V |
    | 最大静压 | 0.30” H2O |
    | 噪音水平 | 30dB 至 36dB |
    | 使用寿命 | 球轴承:60,000 小时(45°C 条件下) |
    滚珠轴承:30,000 小时(45°C 条件下) |
    型号规格
    | 型号编号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 电压 (VDC) | 额定电流 (A) |
    |
    | OD4020-05HB | 7800 | 9 | 36 | 5 | 0.29 |
    | OD4020-05MB | 6900 | 8 | 33 | 5 | 0.16 |
    | OD4020-05LB | 6200 | 7 | 30 | 5 | 0.14 |
    | OD4020-12HB | 7800 | 9 | 36 | 12 | 0.10 |
    | OD4020-12MB | 6900 | 8 | 33 | 12 | 0.08 |
    | OD4020-12LB | 6200 | 7 | 30 | 12 | 0.07 |
    | OD4020-24HB | 7800 | 9 | 36 | 24 | 0.09 |
    | OD4020-24MB | 6900 | 8 | 33 | 24 | 0.07 |
    | OD4020-24LB | 6200 | 7 | 30 | 24 | 0.06 |

    产品特点和优势


    1. 高效节能:采用刷式直流电机设计,提供出色的能效比。
    2. 长寿命设计:球轴承版本提供高达 60,000 小时的使用寿命,满足严苛的应用需求。
    3. 安静运行:低噪音水平确保设备运行时的舒适性。
    4. 宽电压范围:支持多种电压输入,适应不同电源配置。
    5. 环境友好:符合 RoHS 标准,环保无污染。

    应用案例和使用建议


    OD4020 系列风扇广泛应用于数据中心、服务器机柜、医疗设备以及工业自动化设备中。建议根据具体应用场景选择适合的电压和风扇型号以达到最佳效果。例如,在高负载环境下,可以优先考虑 24V 的型号,以确保更高的可靠性和稳定性。

    兼容性和支持


    OD4020 系列风扇与其他标准接口设备兼容,易于集成到现有系统中。制造商 Knight Electronics 提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 风扇无法启动 | 检查连接线是否正确安装 |
    | 噪音过大 | 清理风扇内部灰尘,调整固定位置 |
    | 风扇过热 | 确保风扇周围有足够的通风空间 |

    总结和推荐


    OD4020 系列直流风扇凭借其卓越的性能、耐用性和广泛的适用性,在电子设备冷却领域表现优异。尤其是其长寿命和高效能使其成为工业和商业应用的理想选择。综上所述,强烈推荐此款风扇用于需要高性能散热解决方案的场合。

OD4020-12LB02A参数

参数
长*宽*高 40mm(长度)*20mm(宽度)
零件状态 在售
包装方式 散装

OD4020-12LB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD4020-12LB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD4020-12LB02A OD4020-12LB02A数据手册

OD4020-12LB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0104 ¥ 108.8808
10+ $ 11.0365 ¥ 92.3615
库存: 911
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.88
