首页  >  产品百科  >  ODB17567-24HB10A

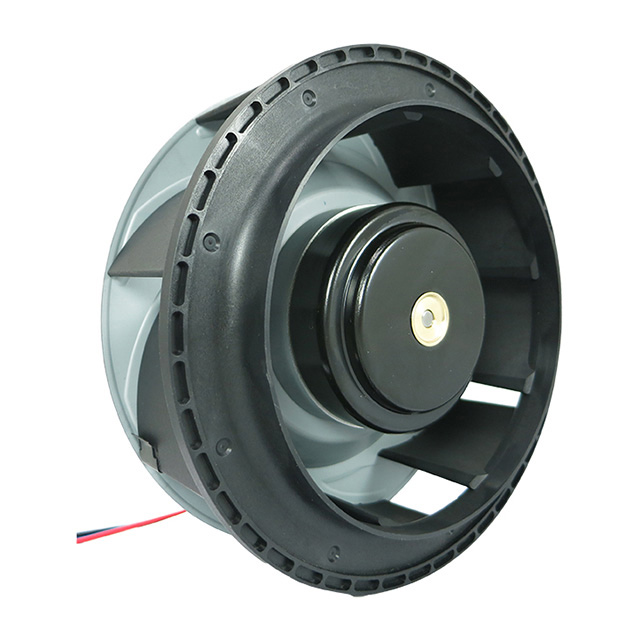

ODB17567-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: 4035413
供应商: element14
标准整包数: 1
ORION FANS 风扇和热管理 ODB17567-24HB10A

ODB17567-24HB10A概述

    Orion Fans ODB17567系列电机驱动叶轮技术手册



    产品简介




    Orion Fans生产的OD系列电机驱动叶轮主要用于散热和通风系统。这些设备设计用于多种应用场合,如数据中心、工业机械和电子设备。该系列包括三种电压等级(12V、24V和48V),以满足不同客户的需求。每款叶轮都采用先进的无刷直流电机技术,具备信号输出功能和脉冲宽度调制速度控制,确保高效稳定的运行。


    技术参数




    | 参数 | 值 |
    |----------------|----------------------------|
    | 额定电压 | 12V / 24V / 48V |
    | 工作电压范围 | 8 ~ 14VDC / 15 ~ 27.6VDC / 22 ~ 54VDC |
    | 额定电流 | 4.2A / 2.1A / 1.10A |
    | 额定功率 | 50.4W / 50.4W / 52.8W |
    | 风量(CFM) | 338 |
    | 最大静压 | 1.08” H2O |
    | 噪音水平(dB) | 64 |
    | 信号输出 | 转速计 |
    | 速度控制方式 | PWM(脉冲宽度调制) |
    | 额定转速 | 3000 RPM |
    | 外形尺寸 | 175x67mm (6.9”x2.6”) |
    | 重量 | 约 1030g (2.27 lbs) |
    | 信号线数量 | 4条 |


    产品特点和优势




    1. 高性能:电机采用无刷直流技术,具有高效率和长寿命的特点。
    2. 精确控制:PWM速度控制可以实现精准的速度调节,确保应用系统的稳定运行。
    3. 可靠设计:双重球轴承系统和IC保护电路提供更佳的机械和电气可靠性。
    4. 广泛应用:可用于多种行业,如数据中心、工业自动化、服务器冷却等。
    5. 环保材料:外壳采用铝合金材质,叶片为UL94V-0级阻燃塑料,符合国际安全标准。


    应用案例和使用建议




    该系列叶轮被广泛应用于数据中心机房、工业生产车间、服务器机柜等领域。具体使用建议如下:

    1. 数据中数据中心:安装时要确保充足的进气和出气空间,避免影响风量和温度控制。
    2. 工业自动化设备:需要根据设备的具体需求选择合适的电压等级,并考虑安装位置的散热条件。
    3. 服务器机柜:建议在关键部件附近安装多个叶轮,以实现均匀散热。


    兼容性和支持




    该系列产品与多种电子控制系统兼容,可通过标准的PWM信号进行速度控制。Orion Fans公司为客户提供全面的技术支持和售后服务,包括产品安装指导、故障排查及定期维护。


    常见问题与解决方案




    1. 问题:风扇启动困难。
    解决方案:检查电源电压是否在允许范围内,确认接线是否正确。

    2. 问题:噪音增大。
    解决方案:清洁叶轮表面灰尘,检查轴承是否有磨损。

    3. 问题:风量不足。
    解决方案:确认进气口和出气口没有堵塞,调整外部结构以优化气流路径。


    总结和推荐




    综上所述,Orion Fans ODB17567系列电机驱动叶轮凭借其高效率、精确控制和可靠性,在各种散热和通风应用中表现出色。尤其适合于需要高性能和稳定运行的工业和商业应用。强烈推荐给需要高质量通风系统的客户。

ODB17567-24HB10A参数

参数
长*宽*高 67mm(宽度)
零件状态 在售
包装方式 散装

ODB17567-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB17567-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB17567-24HB10A ODB17567-24HB10A数据手册

ODB17567-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
