OD6038-12HHBXC01A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 12V 10.8V to 13.2V 76CFM 64dB 60 X 60 X 38mm Tachometer
供应商型号: 4258807
供应商: 海外现货
标准整包数: 1

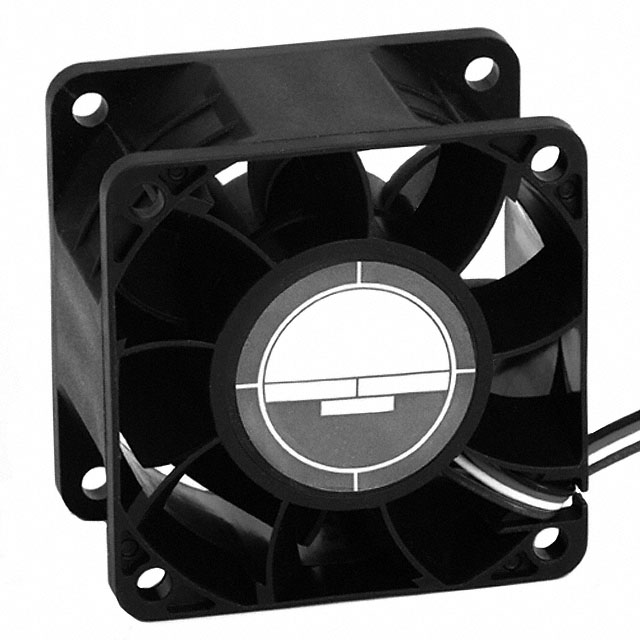

ORION FANS 风扇和热管理 OD6038-12HHBXC01A

OD6038-12HHBXC01A概述

    # OD6038 XC Series DC Fan 技术手册

    产品简介


    OD6038 XC 系列直流风扇是专为高性能散热需求而设计的产品,适用于广泛的工业应用。这款风扇采用无刷直流电机,具备自动重启功能和极性保护,能够稳定运行在严苛的工作环境中。其紧凑的设计使其非常适合用于各类设备和系统中,如服务器、医疗设备和通讯基础设施等。
    主要功能
    - 无刷直流电机,自启动
    - 双轴承系统,提高可靠性
    - 极性保护
    - 脉冲宽度调制(PWM)输入
    - 开路集电极转速计输出
    应用领域
    - 服务器机柜
    - 医疗设备
    - 通讯设备
    - 工业控制系统

    技术参数


    以下是OD6038 XC 系列直流风扇的关键技术规格:
    | 参数名称 | 规格 |

    | 尺寸 | 60x38mm (2.36"x 1.5") |
    | 额定电压 | 12V DC / 24V DC |
    | 电压范围 | 10.8 ~ 13.2V DC / 21.6 ~ 26.4V DC |
    | 额定电流 | 2.70A (12V) / 1.25A (24V) |
    | 额定功率 | 36W (12V) / 30W (24V) |
    | 额定速度(RPM) | 16000 (12V) / 16000 (24V) |
    | 空气流量(CFM) | 86 (12V) / 86 (24V) |
    | 最大静压(H2O) | 2.95" (12V) / 2.95" (24V) |
    | 噪音水平(dB) | 66 (12V) / 69.5 (24V) |
    | 连接方式 | 4根导线(红、黑、白、蓝)|
    | 材质 | 框架及叶轮:PBT,UL94V-O级塑料 |
    | 绝缘电阻 | ≥ 10MΩ (500VDC) |
    | 耐电压强度 | 1分钟内承受500VAC最大泄漏电流<500微安 |
    | 存储温度 | -40°C ~ +80°C |
    | 使用温度范围 | -10°C ~ +70°C |

    产品特点和优势


    OD6038 XC系列直流风扇的主要特点是:
    - 高效能:采用无刷直流电机,能提供更高的能效比,延长使用寿命。
    - 高可靠性:双球轴承设计增强机械稳定性,适合长期连续工作。
    - 低噪音:优化的叶片设计和PWM控制降低运行噪音,提升用户体验。
    - 宽电压适应性:支持多种电压输入,满足不同应用场景的需求。
    - 多功能接口:提供开路集电极转速计输出和PWM输入,便于控制和监测。

    应用案例和使用建议


    应用案例
    - 数据中心服务器机柜:用于高密度服务器机柜的散热,保持设备温度稳定。
    - 医疗设备:用于精密医疗设备的散热,确保设备稳定运行。
    - 通信设备:用于基站设备的散热,保证通信质量。
    使用建议
    - 安装环境:尽量避免高温、潮湿和灰尘较多的环境,以延长风扇寿命。
    - 电源管理:通过PWM输入实现精确的速度控制,根据实际需求调节风扇转速,达到最佳散热效果。
    - 定期维护:定期清理风扇周围的灰尘,确保空气流通畅通无阻。

    兼容性和支持


    - 兼容性:OD6038 XC系列风扇广泛兼容各类设备和系统,支持标准连接线(UL1007, 24AWG, ~320mm),易于集成到现有系统中。
    - 厂商支持:制造商提供全面的技术支持和售后服务,包括但不限于产品咨询、维修服务和配件更换。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:风扇启动困难
    - 解决方案:检查供电电压是否在额定范围内,确保极性正确。
    2. 问题:风扇噪音异常
    - 解决方案:检查是否有异物卡住叶片,必要时进行清洁。
    3. 问题:风扇过热
    - 解决方案:确认安装环境通风良好,避免过热。

    总结和推荐


    总体而言,OD6038 XC系列直流风扇凭借其高效、可靠的性能,以及宽泛的应用范围,是当前市场上非常优秀的散热解决方案之一。其坚固的设计、广泛的电压适应性和低噪音特点使其成为众多工业和商业应用的理想选择。强烈推荐在需要高效散热的环境中使用该产品。

OD6038-12HHBXC01A参数

参数
长*宽*高 60mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD6038-12HHBXC01A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD6038-12HHBXC01A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD6038-12HHBXC01A OD6038-12HHBXC01A数据手册

OD6038-12HHBXC01A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 193.3257
5+ ¥ 180.4374
10+ ¥ 177.2153
20+ ¥ 177.2153
50+ ¥ 177.2153
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 193.32
