ODB13391-24HB10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: ET-4035408
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 ODB13391-24HB10A

ODB13391-24HB10A概述

    # Orion Fans – 电子元器件产品技术手册解析

    产品简介


    基本介绍

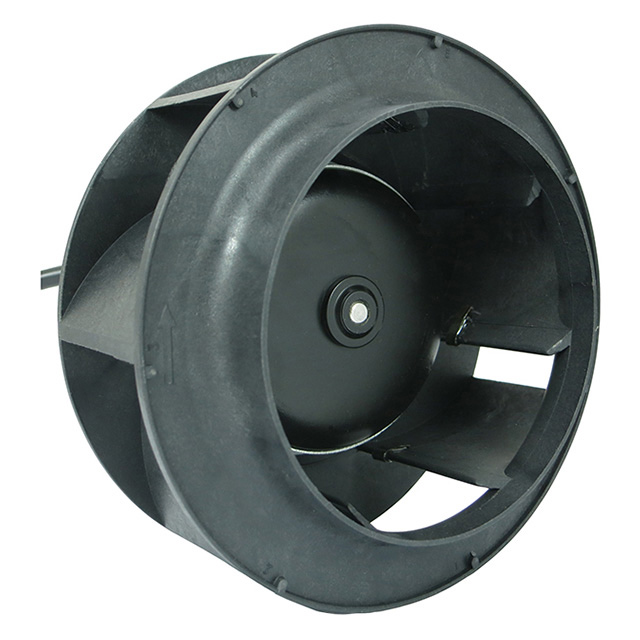

    Orion Fans 提供的 ODB13391 系列电动机化叶轮是专为高效冷却和空气流通设计的高性能电子元器件。这一系列的产品以直流无刷电机为基础,采用双重球轴承系统,确保运行平稳且寿命长。其核心部件包括铸铝框架和UL认证的阻燃塑料叶轮,能够在苛刻的工业环境中保持稳定性能。
    主要功能
    - 信号输出: 内置测速计(Tachometer),便于监测转速。
    - 速度控制: 支持脉宽调制(PWM)控制,提供灵活的速度调节能力。
    - 高效率: 提供高达326 CFM的气流,同时最大静压达到1.9" H2O。
    应用领域
    这类产品广泛应用于通信设备、服务器机柜、工业控制系统以及其他需要高效散热的应用场景。

    技术参数


    以下是产品的主要技术规格:
    | 参数 | 规格值 |

    | 额定电压 | 24VDC / 48VDC |
    | 工作电压范围 | 16-28VDC / 36-56VDC |
    | 额定电流 | 2.65A (24VDC), 1.25A (48VDC) |
    | 额定功率 | 63.6W (24VDC), 60W (48VDC) |
    | 转速(RPM) | 4600 RPM |
    | 气流(CFM) | 326 CFM |
    | 最大静压 | 1.9" H2O |
    | 噪音水平(dB) | 68 dB |
    | 尺寸 | 133x91mm (5.24"x3.58") |
    | 重量 | 约700克 (1.54磅) |

    产品特点和优势


    独特功能
    1. 双重保护设计: 采用IC保护的无刷直流电机,有效防止过载和短路。
    2. 持久耐用: 使用寿命长达40,000小时(40°C环境下)。
    3. 灵活控制: 支持PWM调速,适合多种应用场景需求。
    4. 安全可靠: 具备绝缘电阻≥10MΩ(500VDC)和最高耐压500VAC的能力。
    市场竞争力
    该系列产品凭借其高效率、低噪音及长寿命的特点,在数据中心、服务器冷却系统等领域具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    1. 数据中心:用于服务器机架的散热,确保设备稳定运行。
    2. 工业控制:适用于严苛环境下的工业控制系统,保证关键组件的正常运转。
    使用建议
    - 在选择具体型号时,需根据负载条件确定合适的电压等级。
    - 定期检查并清洁叶轮表面灰尘,避免因积尘影响气流效果。
    - 为实现最佳性能,应尽量减少连接线缆的长度以降低电能损耗。

    兼容性和支持


    兼容性
    该产品可与其他标准接口的控制器轻松集成,支持广泛的自动化平台。
    支持和服务
    Orion Fans 提供全面的技术支持服务,包括安装指南、维护手册以及快速响应的技术咨询热线(214-340-0265)。此外,他们还承诺对产品提供长期保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 叶轮运行异常噪声增加 | 检查是否有异物卡住叶轮或润滑脂不足 |
    | 启动后无法达到指定转速 | 核实输入电压是否符合要求 |
    | 设备频繁重启 | 确保周围温度不超过规定范围 |

    总结和推荐


    综合评估
    Orion Fans 的 ODB13391 系列电动机化叶轮以其出色的性能、耐用性和易用性在市场上脱颖而出。无论是数据处理中心还是工业应用场合,它都能提供可靠的散热解决方案。
    推荐结论
    强烈推荐此产品给需要高性能冷却系统的用户。尽管初期投资较高,但其卓越的效率和可靠性将带来长期的成本节约。对于寻求稳定解决方案的企业和个人来说,这是一个理想的选择。

ODB13391-24HB10A参数

参数
长*宽*高 91mm(宽度)*91mm(高度)
零件状态 在售
包装方式 散装

ODB13391-24HB10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

ODB13391-24HB10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS ODB13391-24HB10A ODB13391-24HB10A数据手册

ODB13391-24HB10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 111.8855 ¥ 945.4326
12+ $ 100.6615 ¥ 850.59
24+ $ 100.188 ¥ 846.5886
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 945.43
直接购买
加入购物车
