首页  >  产品百科  >  OD6038-24HHBXC10A

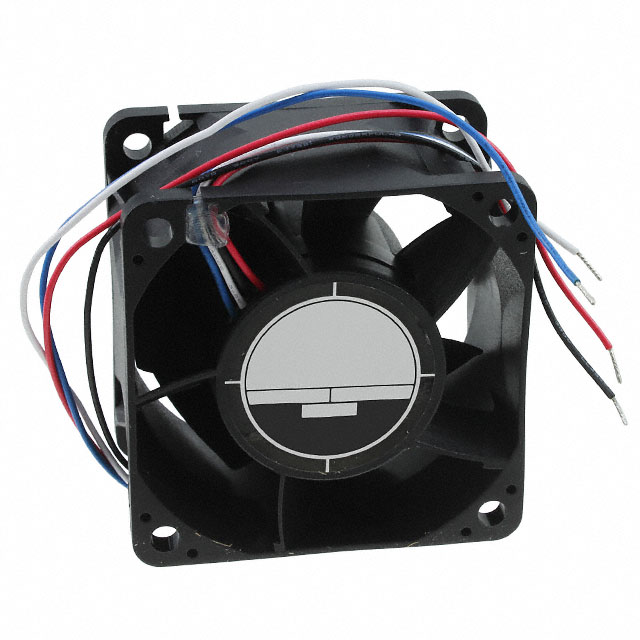

OD6038-24HHBXC10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 86CFM 69.5dB 60 X 60 X 38mm Super High Speed
供应商型号: 4035353
供应商: element14
标准整包数: 1
ORION FANS 风扇和热管理 OD6038-24HHBXC10A

OD6038-24HHBXC10A概述

    # 电子元器件产品技术手册:OD6038 XC Series DC Fan

    产品简介


    OD6038 XC Series DC Fan 是一款高性能直流风扇,采用无刷直流电机设计,适用于多种工业及消费电子设备。该风扇具有自动重启功能,提供极佳的气流和静压,确保设备内部高效散热。产品通过RoHS认证,符合环保标准。
    主要功能
    - 无刷直流电机:自动重启,保护电机免受反向电流的影响。
    - 双球轴承系统:确保长时间运行时的稳定性和长寿命。
    - 数字信号输出:开放集电极形式的测速器,可实时监测风扇转速。
    应用领域
    - 计算机服务器
    - 通信设备
    - 工业控制设备
    - 消费电子产品

    技术参数


    | 参数 | 值 |

    | 重量 | 约 125 克 |
    | 额定电压 | 12V DC 或 24V DC |
    | 电压范围 | 10.8 ~ 13.2V DC 或 21.6 ~ 26.4V DC |
    | 额定功率 | 28.8W 或 30W |
    | 额定转速 | 14500 RPM 或 16000 RPM |
    | 空气流量 | 76 CFM 或 86 CFM |
    | 最大静压 | 2.4” H2O 或 2.95” H2O |
    | 噪音水平 | 64 dB 或 66 dB |
    | 温度范围 | -10°C ~ +70°C |
    | 存储温度 | -40°C ~ +80°C |
    | 绝缘电阻 | ≥10MΩ (500VDC) |
    | 泄漏电流 | < 500 μA (500VAC) |
    | 寿命(L10) | 70,000 小时(40°C) |
    | 电缆连接 | 3/4 条引线,24AWG,约320mm |

    产品特点和优势


    1. 高效节能:无刷直流电机设计保证高效能输出,降低能耗。
    2. 可靠性高:双球轴承系统和极高的绝缘电阻,确保长期稳定运行。
    3. 精准控制:PWM输入和测速器便于精确控制风扇速度和监测运转状态。
    4. 广泛应用:适用于多种设备,满足多样化需求。

    应用案例和使用建议


    应用案例
    - 在计算机服务器中用于有效散热,确保设备正常运行。
    - 在通信基站中作为冷却系统的一部分,维持稳定的运行环境。
    使用建议
    - 根据设备的具体需求选择不同型号的风扇(12V或24V),以达到最佳效果。
    - 安装时应确保良好的通风条件,避免风扇受到过多尘埃影响。
    - 定期检查和清洁风扇,以保持其最佳工作状态。

    兼容性和支持


    该系列风扇与市场上大多数电子设备兼容。Orion Fans提供了详细的技术支持文档,并保证产品质量。用户可以联系制造商获取进一步的支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 风扇噪音过大 | 检查安装位置是否有异物或振动源,重新调整位置。 |
    | 风扇不启动 | 检查电源连接和电压范围是否符合要求。 |
    | 风扇转速异常 | 检查PWM输入信号是否正常,调节PWM占空比。 |

    总结和推荐


    OD6038 XC Series DC Fan 是一款高性能的直流风扇,适用于多种应用场景。它具有高效节能、可靠性高、精准控制的特点,能够满足多种设备的散热需求。我们强烈推荐这款产品给需要稳定高效散热系统的用户。

OD6038-24HHBXC10A参数

参数
长*宽*高 60mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD6038-24HHBXC10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD6038-24HHBXC10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD6038-24HHBXC10A OD6038-24HHBXC10A数据手册

OD6038-24HHBXC10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 217.24
10+ ¥ 200.25
25+ ¥ 192.68
50+ ¥ 179.94
100+ ¥ 166.04
250+ ¥ 163.52
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 217.24
