OD1238-12HBVXC10A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: 4153816
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-12HBVXC10A

OD1238-12HBVXC10A概述

    高性能DC风扇产品技术手册



    产品简介

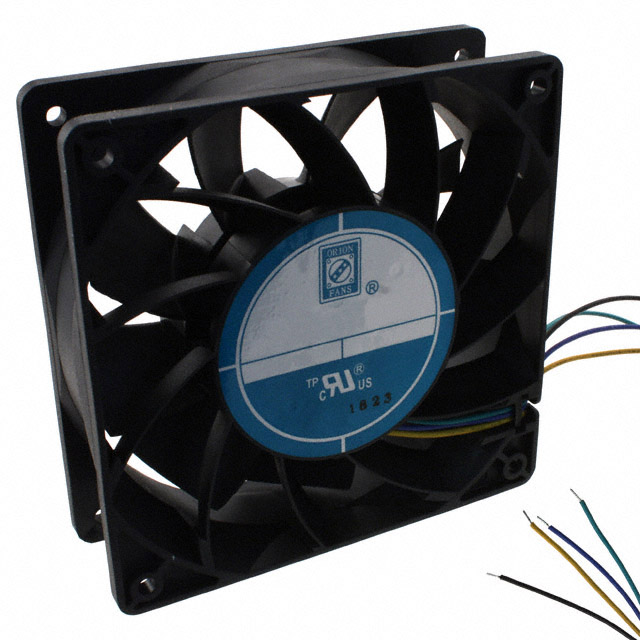

    这款由Orion Fans生产的高性能DC风扇适用于多种工业和商业应用场合。产品尺寸为120x38mm(4.7"x 1.5"),采用PBT,UL94V-0塑料材质的框架和叶轮,具有良好的耐用性和防火性。该风扇提供了多种可选配置,如转速计、报警、热速度控制、PWM控制、IP55防护等级、盐雾测试以及寿命预估(L10)达65,000小时(在45°C环境温度下)。重量约为0.78磅。


    技术参数



    - 连接方式:2根导线(24AWG)
    - 电机类型:无刷直流,自动重启,极性保护
    - 轴承系统:双滚珠轴承
    - 绝缘电阻:两根导线与框架之间为10兆欧(500VDC条件下)
    - 耐电压强度:500VAC条件下1分钟,泄漏电流最大不超过500微安
    - 工作温度范围:-20°C 至 +75°C
    - 存储温度范围:-40°C 至 +80°C

    以下是不同型号风扇的具体参数:
    | 型号编号 | 转速(RPM) | 风量(CFM) | 噪音(dB) | 工作电压(VDC) | 电流(A) | 最大静压(“H2O) |
    |-------------------|-------------|-------------|------------|-----------------|-----------|------------------|
    | OD1238-12HB-VXC | 5000 | 226 | 65 | 12 | 3.6 | 1.35 |
    | OD1238-12MB-VXC | 4000 | 189 | 59 | 12 | 2.0 | 0.85 |
    | OD1238-12LB-VXC | 3000 | 140 | 52 | 12 | 1.5 | 0.46 |
    | OD1238-24HB-VXC | 5000 | 226 | 65 | 24 | 1.7 | 1.35 |
    | OD1238-24MB-VXC | 4000 | 189 | 59 | 24 | 1.1 | 0.85 |
    | OD1238-24LB-VXC | 3000 | 140 | 52 | 24 | 0.6 | 0.46 |
    | OD1238-48HHB-VXC | 6000 | 283 | 70 | 48 | 1.3 | 1.85 |
    | OD1238-48HB-VXC | 5000 | 226 | 65 | 48 | 1.0 | 1.35 |
    | OD1238-48MB-VXC | 4000 | 189 | 59 | 48 | 0.6 | 0.85 |
    | OD1238-48LB-VXC | 3000 | 140 | 52 | 48 | 0.4 | 0.46 |


    产品特点和优势



    - 无刷直流电机:提供更长的使用寿命,自动重启功能增加了可靠性。
    - 双滚珠轴承系统:增强了机械稳定性,提高使用寿命。
    - 多款配置选择:可以根据不同的需求选择合适的转速计、报警、热速度控制、PWM控制等。
    - 高防护等级:具备IP55防护等级,能够在恶劣环境中稳定运行。


    应用案例和使用建议



    这款风扇广泛应用于计算机散热、数据中心机房、电信设备冷却、工厂自动化控制系统等领域。为了确保最佳性能,建议在安装时尽量避免过热情况,保证良好的空气流通环境。对于需要特别控制的应用场景,如恒定速度要求,可选择带有PWM功能的型号。


    兼容性和支持



    该产品与其他电子元器件具有良好的兼容性,适用于大多数直流电源系统。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用和维护产品。


    常见问题与解决方案



    - 问题1:风扇噪音过高
    - 解决办法:检查安装是否正确,确认是否有过多尘埃影响通风。更换更高品质的双滚珠轴承风扇。
    - 问题2:风扇无法启动
    - 解决办法:检查电源电压是否符合要求,确认电路连接无误。如果问题依旧,请联系技术支持。


    总结和推荐



    这款高性能DC风扇凭借其无刷直流电机、双滚珠轴承系统和丰富的配置选项,在多个行业中表现出色。尤其适合需要高可靠性和良好散热效果的应用场景。基于其出色的性能表现和多功能性,我们强烈推荐此产品用于各种高要求的工程设计。

OD1238-12HBVXC10A参数

参数
长*宽*高 120mm*38mm*120mm
零件状态 在售
包装方式 盒装

OD1238-12HBVXC10A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12HBVXC10A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12HBVXC10A OD1238-12HBVXC10A数据手册

OD1238-12HBVXC10A封装设计

查看详情并下载
Symbol
Footprint
3D Model
