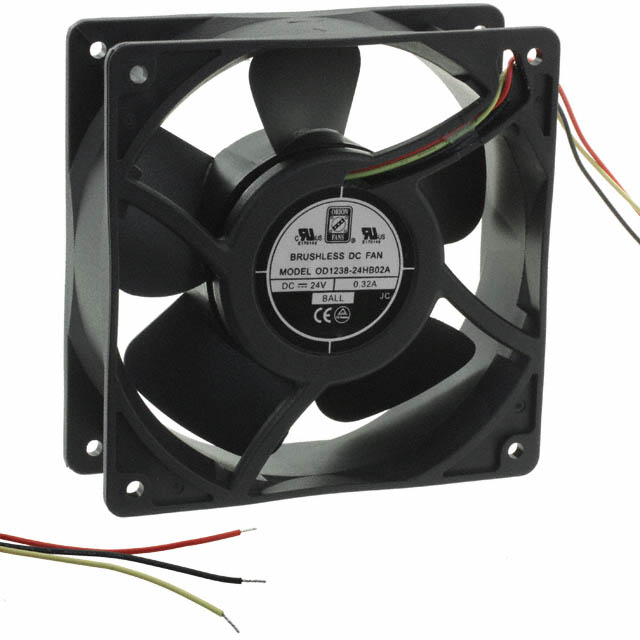

OD1238-24HB02A

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V
供应商型号: 4035449
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD1238-24HB02A

OD1238-24HB02A概述

    OD1238-24HB01A DC Fan 技术手册

    产品简介


    OD1238-24HB01A 是一款适用于多种应用场景的直流风扇,由 Knight Electronics, Inc. 和 Orion Fans 联合制造。这款风扇具有独特的设计,能够提供稳定的气流和低噪音水平,广泛应用于工业控制设备、数据中心、通信设施以及医疗设备等领域。

    技术参数


    - 尺寸: 120 x 38 mm (4.7” x 1.5”)
    - 框架材质: PBT, UL94 V-0 级塑料
    - 叶轮材质: PBT, UL94 V-0 级塑料
    - 连接方式: 3 条导线,24 AWG
    - 电机类型: 无刷直流电机
    - 保护功能: 自动重启、过载保护、极性保护、电子保护
    - 轴承系统: 双滚珠轴承
    - 绝缘强度: 500VAC/min,< 1mA
    - 绝缘电阻: 两根导线与框架之间的绝缘电阻为 10MΩ(500 VDC)
    - 额定电压: 24 VDC
    - 电压范围: 16 ~ 26 VDC
    - 输入功率: 12 W
    - 额定电流: 0.5 A
    - 额定转速: 2895 RPM
    - 气流: 124.1 CFM
    - 噪音水平: 44.1 dB
    - 最大静压: 0.47” H2O
    - 工作温度范围: -20°C ~ +65°C
    - 存储温度范围: -25°C ~ +70°C
    - 寿命预期: 65,000 小时(L10 于 45°C 下)
    - 安装选项: 转速计输出
    - 重量: 0.44 磅

    产品特点和优势


    1. 高效能: 高达 2895 RPM 的转速和 124.1 CFM 的气流确保了良好的冷却效果。
    2. 耐用性: 双滚珠轴承设计提供了较长的使用寿命,预期寿命可达 65,000 小时。
    3. 低噪音: 44.1 dB 的低噪音水平使其适合需要安静运行的应用场景。
    4. 保护功能: 包括自动重启、过载保护、极性保护和电子保护,确保稳定可靠的操作。
    5. 宽电压范围: 在 16 ~ 26 VDC 的电压范围内均可正常工作。

    应用案例和使用建议


    - 工业控制设备: 在高温环境中保持设备冷却,建议监控环境温度,以调整风扇运行状态。
    - 数据中心: 有效冷却服务器机柜内的设备,建议定期清洁风扇以维持最佳性能。
    - 通信设施: 确保通信设备持续稳定的运行,建议安装转速计输出以便实时监测风扇运行状态。

    兼容性和支持


    OD1238-24HB01A 采用标准 3 条导线连接方式,适用于大多数直流供电系统。制造商提供全面的技术支持,包括安装指南、使用手册和技术咨询。

    常见问题与解决方案


    1. 问题: 风扇不启动。
    - 解决方案: 检查电源电压是否在额定范围内,确认连接是否正确,检查是否有损坏。
    2. 问题: 噪音异常大。
    - 解决方案: 清理风扇叶片上的灰尘和杂物,检查轴承是否有磨损。
    3. 问题: 转速异常。
    - 解决方案: 使用万用表检测输入电压,检查接线是否松动,更换受损的导线。

    总结和推荐


    总体来看,OD1238-24HB01A 直流风扇凭借其高效能、长寿命和广泛的适用性,在各种工业和商业应用场景中表现出色。对于需要高性能冷却解决方案的用户,我们强烈推荐此款风扇。

OD1238-24HB02A参数

参数
长*宽*高 120mm(长度)*38mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 盒装

OD1238-24HB02A厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-24HB02A数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-24HB02A OD1238-24HB02A数据手册

OD1238-24HB02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
