首页  >  产品百科  >  OD9238-24HBVXC

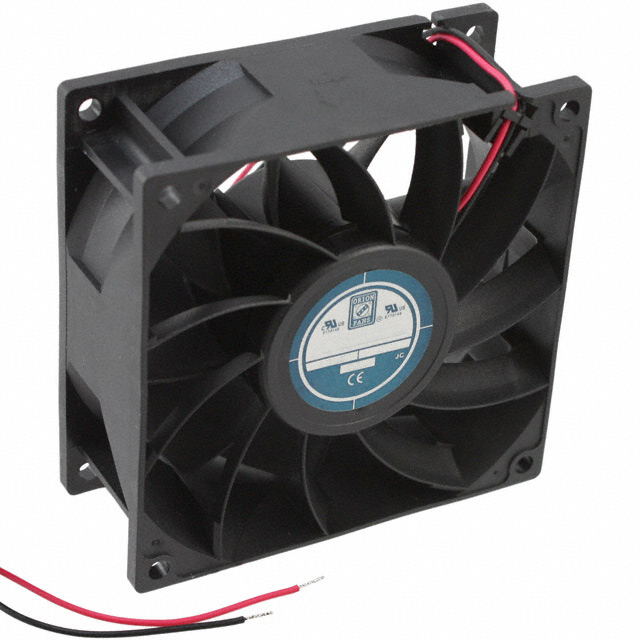

OD9238-24HBVXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述: DC Fan Axial Ball Bearing 24V 135CFM 58dB 92.5 X 92.5 X 38mm High Speed/High Static Pressure
供应商型号: 4035405
供应商: 海外现货
标准整包数: 1
ORION FANS 风扇和热管理 OD9238-24HBVXC

OD9238-24HBVXC概述

    OD9238 VA Series 高压离心风扇技术手册

    产品简介


    OD9238 VA 系列 是一款适用于高压力环境的轴流风机,主要用于工业和商业领域。它采用了坚固耐用的设计,具备卓越的空气动力学性能,能够在恶劣条件下持续稳定运行。OD9238 VA 系列特别适用于数据中心、电信设备、医疗设备、工业机械等多种应用场景。

    技术参数


    - 框架和叶轮材料: PBT,符合 UL94V-0 塑料标准
    - 防护等级: IP55(可选)
    - 连接方式: 2 条 290mm 长的导线,符合 UL1007 和 AWG 24 规范
    - 电机类型: 无刷直流电机,自动重启,具有极性保护
    - 轴承系统: 双球轴承
    - 绝缘电阻: 最小值为 10M 欧姆 @ 500VDC
    - 耐压强度: 在 500VAC 下持续 1 分钟,泄漏电流 < 500 微安培
    - 温度范围: 工作温度 -10°C 至 70°C,存储温度 -40°C 至 80°C
    - 电源电压: 12V、24V、48V
    - 尺寸: 92mm x 38mm(3.62" x 1.5")
    | 型号 | 转速 (RPM) | 风量 (CFM) | 噪音 (dB) | 电压 (VDC) | 实际功率 (W) | 实际电流 (A) | 最大静压 (“H2O) |

    | OD9238-12HBVXC | 5400 | 135 | 58.5 | 12 | 16.56 | 1.38 | 0.74 |
    | OD9238-12MBVXC | 4800 | 109 | 58 | 12 | 11.76 | 0.98 | 0.57 |
    | OD9238-12LBVXC | 4400 | 108 | 52.5 | 12 | 9 | 0.75 | 0.50 |
    | OD9238-24HBVXC | 5400 | 135 | 58.5 | 24 | 15.6 | 0.65 | 0.74 |
    | OD9238-24MBVXC | 4800 | 118 | 55 | 24 | 11.28 | 0.47 | 0.59 |
    | OD9238-48HBVXC | 5400 | 125 | 61.2 | 48 | 16.8 | 0.35 | 0.75 |

    产品特点和优势


    1. 高效率和低噪音:OD9238 VA 系列采用高性能设计,确保在高压力环境下依然能够保持低噪音水平。
    2. 高可靠性:无刷直流电机和双球轴承设计提供了长期稳定的运行,使用寿命可达 75,000 小时(40°C)。
    3. 多种电压选项:支持 12V、24V 和 48V 电源输入,适应不同应用场景的需求。
    4. 易于安装和维护:2 条 290mm 长的导线便于连接,适合多种安装条件。

    应用案例和使用建议


    数据中心:OD9238 VA 系列适用于数据中心散热,能够在高负载情况下提供稳定的气流和高效的冷却效果。建议定期检查通风系统的清洁度,以保证最佳散热性能。
    工业机械:在工业环境中,风扇需要承受较高的温度和压力。建议定期进行维护,确保风扇正常运行。此外,可选配温度传感器和报警功能,以实时监测工作状态。

    兼容性和支持


    OD9238 VA 系列与其他标准电子设备和控制系统的兼容性良好。制造商 Knight Electronics 提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    常见问题与解决方案


    - 问题:风扇在启动时发出异常噪音。
    - 解决方案:检查导线连接是否牢固,必要时重新连接。

    - 问题:风扇无法达到额定转速。
    - 解决方案:确认供电电压是否符合要求,检查是否有过载情况。

    总结和推荐


    OD9238 VA 系列是一款高效、可靠且多功能的高压离心风扇,广泛适用于数据中心、工业机械等领域。其卓越的性能和可靠性使其在市场上具有很强的竞争力。强烈推荐在高压力环境中使用这款风扇,以确保系统稳定运行。
    如有更多疑问,欢迎联系制造商 Knight Electronics 获取更多信息和支持。

OD9238-24HBVXC参数

参数
长*宽*高 92.5mm*38mm*38mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

OD9238-24HBVXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD9238-24HBVXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD9238-24HBVXC OD9238-24HBVXC数据手册

OD9238-24HBVXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 164.7175
5+ ¥ 153.7364
10+ ¥ 150.9911
20+ ¥ 150.9911
50+ ¥ 150.9911
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 164.71
