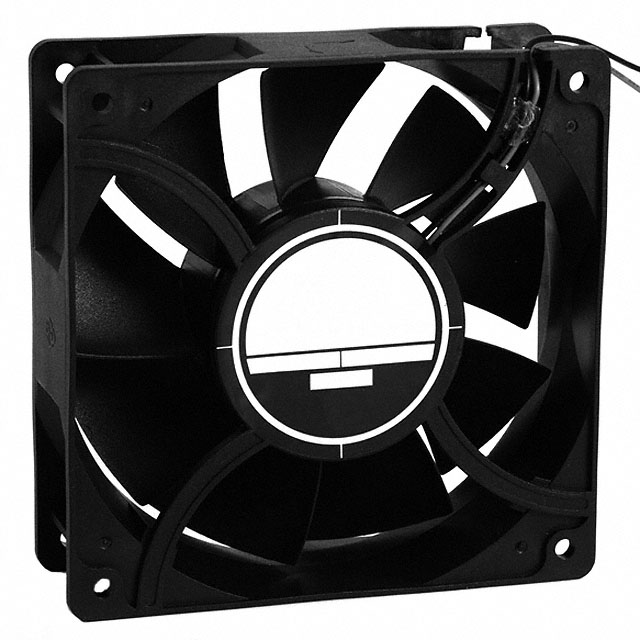

OD1238-12MBXC

产品分类: 风扇和热管理
厂牌: ORION FANS
产品描述:
供应商型号: OD1238-12MBXC
供应商: 国内现货
标准整包数: 500
ORION FANS 风扇和热管理 OD1238-12MBXC

OD1238-12MBXC概述

    OD1238 XC 系列高性能直流风扇技术手册

    产品简介


    OD1238 XC 系列是Orion Fans推出的一款高性能直流风扇,具有多种电压输入选项(12V、24V 和 48V),广泛应用于工业自动化、数据中心冷却、通信设备及医疗设备等领域。这款风扇以其卓越的气流性能、长寿命和高可靠性,在众多行业中广受好评。

    技术参数


    - 尺寸: 120x38mm (4.7”x 1.5”)
    - 材料: 框架和叶轮采用PBT,UL94V-0等级塑料
    - 供电电压: 12V、24V、48V
    - 风扇速度 (RPM):
    - OD1238-12HB-XC: 4300
    - OD1238-12MB-XC: 3800
    - OD1238-12LB-XC: 3200
    - OD1238-24HB-XC: 4300
    - OD1238-24MB-XC: 3800
    - OD1238-24LB-XC: 3200
    - OD1238-24LLB-XC: 2800
    - OD1238-48HHB-XC: 4700
    - OD1238-48HB-XC: 4300
    - OD1238-48MB-XC: 3800
    - OD1238-48LB-XC: 3200
    - OD1238-48LLB-XC: 2800
    - 空气流量 (CFM):
    - OD1238-12HB-XC: 200
    - OD1238-12MB-XC: 175
    - OD1238-12LB-XC: 150
    - OD1238-24HB-XC: 200
    - OD1238-24MB-XC: 175
    - OD1238-24LB-XC: 150
    - OD1238-24LLB-XC: 130
    - OD1238-48HHB-XC: 220
    - OD1238-48HB-XC: 200
    - OD1238-48MB-XC: 175
    - OD1238-48LB-XC: 150
    - OD1238-48LLB-XC: 130
    - 噪声水平 (dB):
    - OD1238-12HB-XC: 61
    - OD1238-12MB-XC: 57
    - OD1238-12LB-XC: 52
    - OD1238-24HB-XC: 61
    - OD1238-24MB-XC: 57
    - OD1238-24LB-XC: 52
    - OD1238-24LLB-XC: 48
    - OD1238-48HHB-XC: 63
    - OD1238-48HB-XC: 61
    - OD1238-48MB-XC: 57
    - OD1238-48LB-XC: 52
    - OD1238-48LLB-XC: 48
    - 输入功率 (W):
    - OD1238-12HB-XC: 23
    - OD1238-12MB-XC: 18
    - OD1238-12LB-XC: 10
    - OD1238-24HB-XC: 19
    - OD1238-24MB-XC: 16
    - OD1238-24LB-XC: 9
    - OD1238-24LLB-XC: 7
    - OD1238-48HHB-XC: 32
    - OD1238-48HB-XC: 25
    - OD1238-48MB-XC: 17
    - OD1238-48LB-XC: 11
    - OD1238-48LLB-XC: 9
    - 最大静态压力 (英寸水柱):
    - OD1238-12HB-XC: 0.64
    - OD1238-12MB-XC: 0.51
    - OD1238-12LB-XC: 0.38
    - OD1238-24HB-XC: 0.64
    - OD1238-24MB-XC: 0.51
    - OD1238-24LB-XC: 0.38
    - OD1238-24LLB-XC: 0.29
    - OD1238-48HHB-XC: 0.75
    - OD1238-48HB-XC: 0.64
    - OD1238-48MB-XC: 0.51
    - OD1238-48LB-XC: 0.38
    - OD1238-48LLB-XC: 0.29
    - 绝缘电阻 (兆欧): 10M ohm
    - 耐压强度: 1分钟500VAC,泄漏电流<500微安
    - 温度范围: -10°C 至 70°C
    - 存储温度: -40°C 至 +80°C
    - 重量: 约0.74磅

    产品特点和优势


    1. 高性能: 多种型号可选,满足不同应用场景的需求。
    2. 长寿命: 寿命预期达到65,000小时(在45°C环境条件下)。
    3. 高可靠性: 采用无刷直流电机,具备自动重启功能,支持极性保护。
    4. 安全认证: 采用UL94V-0等级材料,符合RoHS标准。
    5. 多功能选项: 可选配测速计、报警、热敏速度控制、PWM等功能。
    6. 防尘防水等级: IP55等级,适合各种恶劣环境。

    应用案例和使用建议


    1. 工业自动化: 适用于需要稳定气流和高效散热的自动化生产线。
    2. 数据中心: 有效冷却服务器,确保数据中心的稳定运行。
    3. 通信设备: 保证设备内部良好的通风散热效果。
    4. 医疗设备: 在严苛的环境中提供可靠的气流。
    使用建议:
    - 在安装时确保风道顺畅,避免堵塞。
    - 根据具体应用场景选择合适的电压和型号。
    - 定期检查并清理风扇叶片,确保高效运行。

    兼容性和支持


    - 该风扇与大多数标准接口兼容,方便集成到现有系统中。
    - 厂商提供详尽的技术支持文档和客户支持服务,包括在线帮助、电话咨询等。

    常见问题与解决方案


    1. 风扇噪音过大
    - 解决方案:检查安装是否稳固,确认风道畅通。
    2. 风扇运行不正常
    - 解决方案:检查电源电压是否匹配,重新连接电线。
    3. 风扇过热
    - 解决方案:检查环境温度,必要时增加散热装置。

    总结和推荐


    OD1238 XC 系列高性能直流风扇以其卓越的性能、可靠性和多功能性,成为各类工业应用的理想选择。无论是要求严格的自动化生产还是对环境适应性强的数据中心,这款风扇都能表现出色。强烈推荐给需要高性能直流风扇的应用场景。

OD1238-12MBXC参数

参数
长*宽*高 120mm*38.5mm*120mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

OD1238-12MBXC厂商介绍

Orion Fans是一家专门从事风扇制造的公司,其产品广泛应用于工业、商业和住宅领域。公司主营产品包括轴流风扇、离心风扇、鼓风机和散热风扇等,这些产品在电子散热、空调系统、空气净化、工业设备冷却等多个领域有着广泛的应用。

Orion Fans的优势在于其产品的高性能和可靠性。公司采用先进的制造技术和严格的质量控制流程,确保每一台风扇都能在各种环境下稳定运行。此外,Orion Fans还提供定制化服务,能够根据客户的具体需求设计和制造特殊规格的风扇,满足不同行业的特定要求。公司的服务和技术支持也得到了客户的一致好评,为客户提供了全方位的解决方案。

OD1238-12MBXC数据手册

厂牌 PDF简要描述 下载
ORION FANS 风扇和热管理 ORION FANS OD1238-12MBXC OD1238-12MBXC数据手册

OD1238-12MBXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 34.5625 ¥ 290.325
库存: 0
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
