G4OAC5A

产品分类: 其他继电器
厂牌: OPTO 22
产品描述: I/O Module Relays Output Module 4000Vrms Thru-Hole/Plug-In
供应商型号: 2292004
供应商: 海外现货
标准整包数: 1

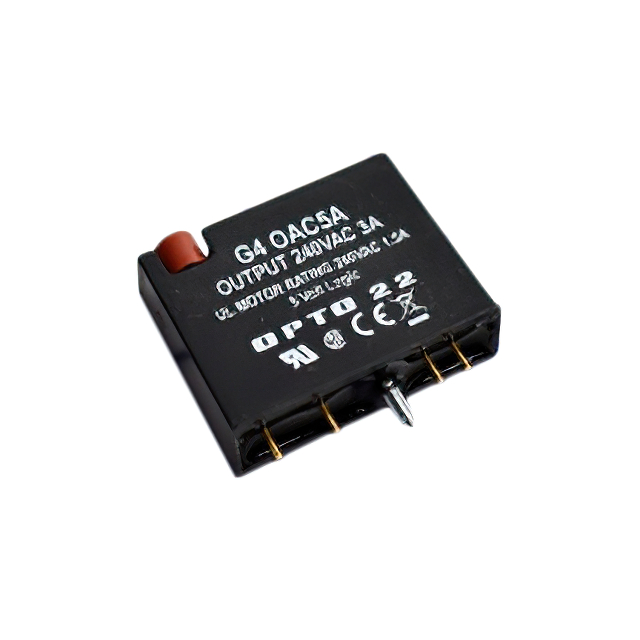

OPTO 22 其他继电器 G4OAC5A

G4OAC5A概述

    G4 Digital AC Output Modules

    1. 产品简介


    Opto 22的G4系列交流输出模块用于控制或切换交流负载。这些模块被广泛应用于各种场合,如交流继电器、电磁阀、电动机启动器、加热器、灯具及指示器的开关控制。每个模块提供高达4000 Vrms的光隔离,确保了高可靠性和安全性。

    2. 技术参数


    - 光隔离电压:4000 Vrms
    - 逻辑电平:5VDC、15VDC、24VDC
    - 电流额定值:3A(45°C时),1.5A(电机负载)
    - 浪涌承受能力:一个周期80A峰值
    - 工作温度范围:-30°C到70°C
    - 输出电压范围:12-140VAC或24-280VAC
    详细规格如下:
    | 特性 | G4OAC15 | G4OAC15A | G4OAC24 | G4OAC24A |

    | 额定线电压 | 120VAC | 120/240VAC | 120VAC | 120/240VAC |
    | 输出电压范围 | 12-140VAC | 24-280VAC | 12-140VAC | 24-280VAC |
    | 工作温度 | -30°C至+70°C | -30°C至+70°C | -30°C至+70°C | -30°C至+70°C |
    | 存储温度 | -30°C至+85°C | -30°C至+85°C | -30°C至+85°C | -30°C至+85°C |

    3. 产品特点和优势


    - 高光隔离电压:提供4000 Vrms的光隔离,防止高压冲击对控制系统的影响。
    - 宽逻辑电平范围:支持5VDC、15VDC和24VDC,适应不同控制器的需求。
    - 耐用性强:能承受一个周期80A峰值的浪涌电流,适用于高要求的工业环境。
    - 易于诊断:特殊模块带有手动/自动切换开关,方便调试和故障排除。

    4. 应用案例和使用建议


    G4系列模块适用于多种交流负载控制应用,例如控制工厂内的电动机、电磁阀等。建议在安装过程中注意连接方式和负载类型,以确保最佳性能。

    5. 兼容性和支持


    G4系列模块可以与市面上常见的PLC控制器无缝对接,提供广泛的支持。Opto 22公司提供详尽的技术文档和支持服务,帮助用户解决使用中遇到的各种问题。

    6. 常见问题与解决方案


    - Q1: 模块无法正常工作?
    - A1: 检查逻辑电平输入是否符合要求,确认电路连接无误。
    - Q2: 模块发热严重?
    - A2: 确保模块工作环境温度不超过规定值,考虑增加散热措施。
    - Q3: 负载不响应?
    - A3: 检查负载是否处于正确的工作状态,验证控制信号是否有效。

    7. 总结和推荐


    G4系列交流输出模块凭借其高可靠性、宽电压范围和强大的光隔离能力,在各类工业自动化应用中表现出色。强烈推荐使用该系列产品,尤其适用于需要高稳定性和安全性的场合。

G4OAC5A参数

参数
继电器类型 -
开关功能 -
长*宽*高 48.8mm*12.2mm*41.1mm
零件状态 在售
包装方式 盒装

G4OAC5A厂商介绍

OPTO 22是一家成立于1974年的美国公司,专注于工业自动化和控制系统领域。公司总部位于加利福尼亚州的特曼库拉。

OPTO 22的主营产品分为以下几个类别:
1. 控制器:包括可编程逻辑控制器(PLC)、人机界面(HMI)和远程I/O模块。
2. 传感器:提供各种类型的传感器,如温度、压力、流量等。
3. 网络通信:包括以太网、串行通信等网络解决方案。
4. 软件:提供用于监控、编程和诊断的软件工具。

这些产品广泛应用于制造业、能源、水处理、食品加工等多个领域。

OPTO 22的优势在于:
1. 高度集成:提供一站式解决方案,包括硬件、软件和网络通信。
2. 易于使用:产品界面友好,易于编程和调试。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定运行。
4. 技术支持:提供全面的技术支持和培训服务。

总之,OPTO 22凭借其高质量的产品和全面的服务,在工业自动化领域享有良好声誉。

G4OAC5A数据手册

厂牌 PDF简要描述 下载
OPTO 22 其他继电器 OPTO 22 G4OAC5A G4OAC5A数据手册

G4OAC5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
