FCD-400MA

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 250V 0.02A²S 快速熔断 Cartridge,Ceramic 400mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FCD-400MA
供应商: 海外现货
标准整包数: 1

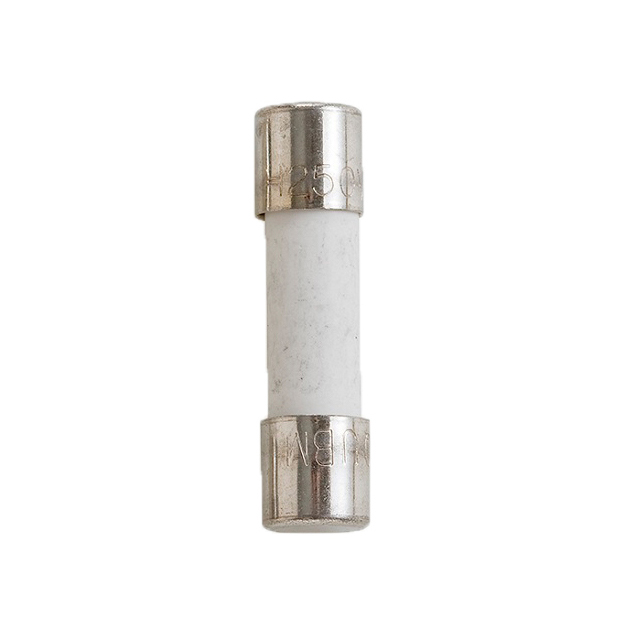

OPTIFUSE 熔断保险丝 FCD-400MA

FCD-400MA概述

    OptiFuse Fast Acting High Breaking Capacity FCD Series Ceramic Fuse 技术手册概述

    1. 产品简介


    OptiFuse 的 FCD 系列陶瓷保险丝专为快速动作和高分断能力设计,适用于需要严格保护的电路。其主要功能是在过电流情况下迅速切断电源以保护电子设备免受损害。该系列保险丝广泛应用于消费电子产品、通信设备、工业控制系统等多个领域。

    2. 技术参数


    - 额定电流范围:250mA 至 16A
    - 最大分断能力:
    - 交流 250V 时:1,500A(250mA 至 16A),10,000A(250mA 至 6.3A)
    - 直流 250V 时:1,000A(250mA 至 16A)
    - 熔断时间特性:
    - 210% 额定电流下:最小熔断时间为 30ms,最大熔断时间为 300ms
    - 275% 额定电流下:最小熔断时间为 10ms,最大熔断时间为 20ms
    - 400% 额定电流下:最小熔断时间为 3ms,最大熔断时间为 40ms
    - 1000% 额定电流下:最小熔断时间为 1ms,最大熔断时间为 40ms
    - 工作温度范围:-55°C 至 +125°C
    - 材料:陶瓷外壳/镀镍黄铜帽,引线直径根据不同电流规格变化

    3. 产品特点和优势


    - 快速响应:在超过额定电流的情况下,FCD 系列能在短时间内快速熔断,有效防止电路损坏。
    - 高分断能力:具备出色的短路保护能力,在大电流冲击下依然能可靠分断,确保设备安全。
    - 宽泛的工作温度范围:从 -55°C 到 +125°C 的宽泛工作温度范围使得该系列保险丝能在各种恶劣环境中稳定运行。
    - 多种规格选择:从 250mA 到 16A 的多种电流规格,可满足不同应用需求。

    4. 应用案例和使用建议


    - 消费电子产品:例如手机充电器,可在出现异常电流时迅速切断电源,防止电路板烧毁。
    - 通信设备:数据中心服务器中的电源模块,能够承受瞬时大电流冲击,确保系统的稳定运行。
    - 工业控制系统:在自动化生产线中,FCD 系列保险丝可以保护精密仪器不受电流过载影响。
    使用建议:
    - 在安装前检查并确认保险丝的额定电流符合系统需求。
    - 避免与化学溶剂接触,以防性能受损。
    - 定期检查保险丝状态,如有损坏应及时更换。

    5. 兼容性和支持


    - 认证标准:FCD 系列符合 UL、CCC、CE 等多个国际安全认证标准。
    - 兼容性:该系列保险丝与其他品牌的同类产品具有良好的互换性,方便替换。
    - 技术支持:OptiFuse 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:保险丝频繁熔断。
    - 解决方案:检查负载是否过大,电路是否存在短路或接地故障,必要时更换更大规格的保险丝。
    - 问题:保险丝熔断后不恢复。
    - 解决方案:确认负载是否已经恢复正常,如存在短路情况则需排除故障后再进行更换。


    7. 总结和推荐


    OptiFuse 的 FCD 系列陶瓷保险丝凭借其快速响应、高分断能力和宽泛的工作温度范围,在众多应用场景中表现出色。无论是消费电子、通信设备还是工业控制系统,FCD 系列都能提供可靠的过电流保护。强烈推荐给需要高性能保险丝的各类客户。

FCD-400MA参数

参数
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.02A²S
额定电流 400mA
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FCD-400MA数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FCD-400MA FCD-400MA数据手册

FCD-400MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.092 ¥ 9.2492
500+ $ 0.91 ¥ 7.7077
750+ $ 0.897 ¥ 7.5976
库存: 4100
起订量: 346 增量: 1
交货地:
最小起订量为:250
合计: ¥ 2312.3
