首页  >  产品百科  >  FSE-750MA

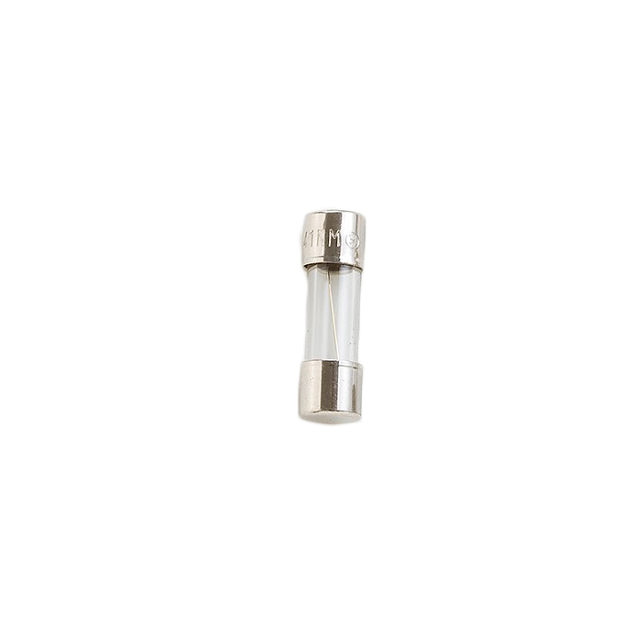

FSE-750MA

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 0.275A²S 快速熔断 Cartridge,Glass 750mA 底座安装 15mm(长度)
供应商型号: HA-FSE-750MA
供应商: 海外现货
标准整包数: 1
OPTIFUSE 熔断保险丝 FSE-750MA

FSE-750MA概述

    快速动作玻璃管保险丝(FSE/FSE-P)技术手册

    产品简介


    快速动作玻璃管保险丝(FSE/FSE-P) 是一款专为电路保护设计的电子元器件,主要用于保护电路免受过电流损害。其型号为FSE和FSE-P,适用于广泛的应用领域,如消费电子产品、工业设备、电信设备和医疗设备等。

    技术参数


    - 尺寸: 5 x 15 mm (2AG),具体尺寸为4.5 x 14.5 mm (0.177" x 0.571")
    - 额定电流范围: 300 mA 至 15 A
    - 额定电压: 250 VAC
    - 分断能力:
    - 50 A @ 250 VAC (300 mA - 2.25 A)
    - 100 A @ 250 VAC (2.5 A - 5 A)
    - 100 A @ 250 VAC (1 A - 15 A) PSE
    - 100 A @ 250 VAC (300 mA - 7 A) KC
    - 电气特性:
    - 100% 额定电流时,最小保持时间为4小时
    - 135% 额定电流时,最大保持时间为1小时
    - 200% 额定电流时,最大保持时间为5秒
    - 引线: 铜线,直径0.6 mm (小于8 A),直径0.8 mm (大于等于8 A)
    - 工作温度: -55°C 至 125°C

    产品特点和优势


    - 快速响应: 快速动作玻璃管保险丝能在短时间内迅速切断电流,有效防止过载和短路造成的损坏。
    - 高分断能力: 在高电流情况下仍能有效分断,确保电路安全。
    - 广泛的适用范围: 支持从300 mA到15 A的电流范围,适合各种不同应用需求。
    - 优良的耐温性能: 能在极端温度下正常工作,适用于严苛的工作环境。

    应用案例和使用建议


    该保险丝适用于需要高可靠性和快速响应的场合,例如:
    - 消费电子产品:如智能手机、平板电脑
    - 工业设备:如电机控制器、电源设备
    - 电信设备:如通信基站
    - 医疗设备:如医疗监控系统
    使用建议:
    - 过电流保护: 安装时要确保其额定电流略高于电路正常工作电流,以避免频繁跳闸。
    - 环境适应性: 在极端温度环境下使用时,注意散热和安装位置,以避免过热。

    兼容性和支持


    该保险丝符合UL 248-1和UL 248-14标准,具备以下认证:
    - UR/CUR认证
    - PSE认证
    - KC认证
    厂商提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 保险丝频繁跳闸。
    - 解决方法: 检查电路是否存在异常负载或短路现象,调整额定电流以适应实际需求。
    - 问题: 保险丝无法分断。
    - 解决方法: 检查是否有外部因素导致保险丝失效,例如过高的瞬态电流或安装不当。

    总结和推荐


    总体来说,快速动作玻璃管保险丝(FSE/FSE-P)具有优良的性能和广泛的应用前景。它不仅拥有快速响应和高分断能力的特点,还能够适应多种工作环境,是一款值得信赖的电路保护元件。我们强烈推荐在需要高可靠性电路保护的应用中使用此产品。
    以上是关于快速动作玻璃管保险丝(FSE/FSE-P)的技术手册内容,涵盖了产品的基本介绍、技术参数、产品特点、应用案例及使用建议、兼容性和支持信息、常见问题解决方案以及最终的推荐意见。希望对您有所帮助!

FSE-750MA参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.275A²S
额定电流 750mA
熔断电流 -
长*宽*高 15mm(长度)
安装方式 底座安装
包装方式 散装

FSE-750MA数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSE-750MA FSE-750MA数据手册

FSE-750MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
