LPA-07B-16R

产品分类: 保险丝座和保险丝夹
厂牌: OPTIFUSE
产品描述: 支座 Cartridge 30A 导线安装,自由悬挂,通孔安装
供应商型号: HA-LPA-07B-16R
供应商: 海外现货
标准整包数: 1
OPTIFUSE 保险丝座和保险丝夹 LPA-07B-16R

LPA-07B-16R概述

    # OptiFUSE LPA-07 直流保险丝座技术手册

    1. 产品简介

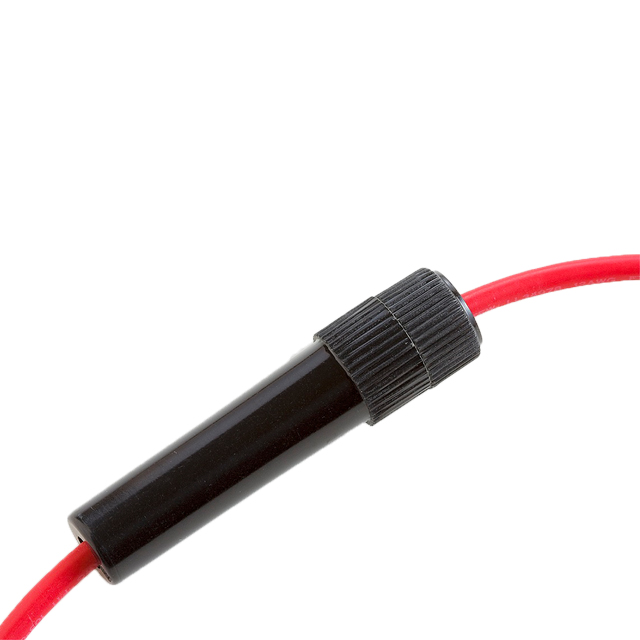

    OptiFUSE LPA-07是一款适用于6.3x32毫米(1/4" x 1-1/4")标准尺寸直流保险丝的直插式保险丝座,设计用于快速更换和安全操作。这款保险丝座以其耐用的材料选择和标准化的设计,在多种工业和消费类电子产品中得到广泛应用,尤其适合需要高电流和电压保护的应用场合。
    主要功能
    - 支持额定值为30A/32VDC的标准6.3x32毫米保险丝。
    - 采用Bakelite材质的外壳,提供出色的耐热和绝缘性能。
    - 镀铜合金接触点确保低电阻连接,提高系统可靠性。
    - 可选配不同颜色和长度的导线以适应具体需求。
    应用领域
    - 工业自动化控制
    - 数据通信设备
    - 医疗电子仪器
    - 消费电子产品
    - 车载电子系统

    2. 技术参数


    | 参数 | 值 |

    | 保险丝类型 | 6.3 x 32毫米 (1/4" x 1-1/4") |
    | 电气额定值 | 30A / 32VDC |
    | 外壳材料 | Bakelite |
    | 接触点材料 | 铜合金 |
    | 导线规格 | #10 ~ #20 AWG |
    | 导线颜色 | 红色 |
    | 标准导线长度 | 4英寸 |
    | 尺寸(英寸[毫米]) | 见下表 |
    机械尺寸:
    | 参数 | 尺寸(英寸) | 尺寸(毫米) |
    |
    | 长度 | 1.00 | 25.40 |
    | 宽度 | 0.50 | 12.70 |
    | 高度 | 0.35 | 8.89 |
    警告信息:
    - 超过指定最大额定值或不当使用可能导致损坏、电弧甚至火焰产生。
    - 避免让装置与化学溶剂长时间接触,以免影响性能。

    3. 产品特点和优势


    OptiFUSE LPA-07具有以下显著特点及优势:
    - 高性能保险丝保护:能够有效防护电路免受过载和短路损害。
    - 长寿命设计:选用优质材料,保证长期稳定运行。
    - 便捷安装:直插式设计简化了安装过程。
    - 灵活配置:可定制不同导线规格、颜色和长度,满足个性化需求。
    - 经济高效:批量采购价格合理,性价比极高。

    4. 应用案例和使用建议


    应用案例
    - 在数据通信设备中作为电源输入端口的主保险丝。
    - 医疗设备中的关键电路保护装置,如监护仪或超声波设备。
    使用建议
    1. 根据实际应用需求选择合适的导线长度和颜色,确保美观且便于识别。
    2. 定期检查保险丝状态,避免因老化导致的意外断开。
    3. 若需特殊规格,请直接联系工厂定制服务。

    5. 兼容性和支持


    OptiFUSE LPA-07与所有符合6.3x32毫米规格的保险丝完全兼容。厂商提供全面的技术支持,包括但不限于产品选型指导、安装培训以及售后服务保障。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝频繁烧毁 | 检查负载电流是否超过额定值 |
    | 连接不稳定 | 确保接触点清洁并正确插入 |
    | 导线断裂 | 更换导线或缩短导线路径 |

    7. 总结和推荐


    OptiFUSE LPA-07凭借其卓越的性能、可靠性和灵活性,在众多电子元器件中脱颖而出。它不仅适用于工业自动化和医疗设备等领域,还广泛服务于消费类电子产品市场。如果您正在寻找一款高效、耐用且易于维护的直流保险丝座,那么LPA-07无疑是最佳选择之一。
    推荐指数:★★★★★
    我们强烈建议将此产品纳入您的项目规划中,特别是在需要高精度和稳定性的情况下。通过与专业团队合作,您可以获得最优质的解决方案和支持服务。

LPA-07B-16R参数

参数
额定电流 30A
保险丝座类型 支座
保险丝类型 Cartridge
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

LPA-07B-16R数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 保险丝座和保险丝夹 OPTIFUSE LPA-07B-16R LPA-07B-16R数据手册

LPA-07B-16R封装设计

查看详情并下载
Symbol
Footprint
3D Model
