RS30-400

产品分类: PTC可复位保险丝
厂牌: OPTIFUSE
产品描述: 12.7s 8A 10mΩ 30V 50mΩ 100A 4A 通孔安装 14mm*3mm*20.1mm
供应商型号: 2298-RS30-400-ND
供应商: Digi-Key
标准整包数: 1

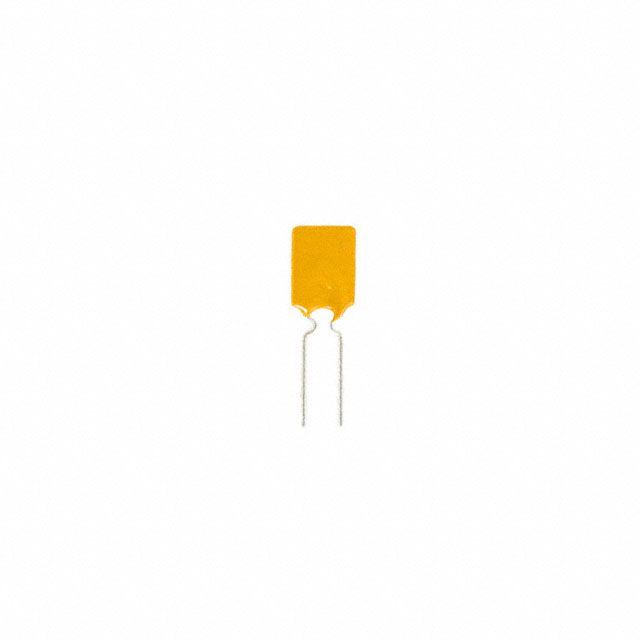

OPTIFUSE PTC可复位保险丝 RS30-400

RS30-400概述

    电子元器件产品技术手册:OptiFUSE RS30 系列自恢复保险丝

    1. 产品简介


    OptiFUSE RS30系列是一款高可靠性、可复位的自恢复保险丝(Polymeric Positive Temperature Coefficient,简称PPTC),特别适用于各种电子设备。该系列自恢复保险丝采用径向引脚设计,具有低电阻、高保持电流、固态结构等特点,能够承受高达30V的工作电压,适合广泛的应用领域。

    2. 技术参数


    以下是OptiFUSE RS30系列自恢复保险丝的主要技术规格:
    | 参数 | RS30-090 | RS30-110 | RS30-135 | RS30-160 | RS30-185 | RS30-250 | RS30-300 | RS30-400 | RS30-500 | RS30-600 | RS30-700 | RS30-800 | RS30-900 |

    | 持续电流(IH)A | 0.90 | 1.10 | 1.35 | 1.60 | 1.85 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 7.00 | 8.00 | 9.00 |
    | 动作电流(IT)A | 1.80 | 2.20 | 2.70 | 3.20 | 3.70 | 5.00 | 6.00 | 8.00 | 10.00 | 12.00 | 14.00 | 16.00 | 18.00 |
    | 动作时间(秒) | 5.9 | 6.6 | 7.3 | 8.0 | 8.7 | 10.3 | 10.8 | 12.7 | 14.5 | 16.0 | 17.5 | 18.8 | 20.0 |
    | 最大电流(IMAX)A | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
    | 额定电压(V) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
    | 额定功率(Pd)W | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 2.0 | 2.5 | 3.0 | 3.5 | 3.8 | 4.0 | 4.2 |
    | 最小电阻(RMIN)Ω | 0.070 | 0.050 | 0.040 | 0.030 | 0.030 | 0.020 | 0.020 | 0.010 | 0.010 | 0.005 | 0.005 | 0.005 | 0.005 |
    | 最大电阻(R1MAX)Ω | 0.22 | 0.17 | 0.13 | 0.11 | 0.09 | 0.07 | 0.08 | 0.05 | 0.05 | 0.04 | 0.03 | 0.02 | 0.02 |

    3. 产品特点和优势


    - 低电阻:OptiFUSE RS30系列在正常工作状态下具有极低的电阻,从而减少功率损耗。
    - 高保持电流:能够在较高的电流下保持稳定状态,不易误动作。
    - 固态结构:提供更长的使用寿命和更好的可靠性。
    - 宽温度范围:能够在-40°C至85°C的温度范围内正常工作,适用于多种环境。
    - 易于安装:径向引脚设计便于安装和维护。

    4. 应用案例和使用建议


    OptiFUSE RS30系列自恢复保险丝适用于各种需要过电流保护的场合,如电源线路保护、电池充电电路、DC/DC转换器、计算机接口设备等。
    使用建议:
    - 确保所选型号的持持续电流(IH)与设备的最大正常工作电流相匹配,以避免不必要的跳闸。
    - 在安装过程中,要确保焊接符合MIL-STD-202标准,以防止损坏。

    5. 兼容性和支持


    OptiFUSE RS30系列自恢复保险丝具有广泛的兼容性,适用于大多数标准电子设备和系统。此外,厂商提供详细的技术支持文档和咨询服务,帮助用户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    1. 问:如何判断自恢复保险丝是否跳闸?
    - 答:检查自恢复保险丝的电阻是否显著增加,或者使用万用表测量阻值。

    2. 问:自恢复保险丝跳闸后是否需要更换?
    - 答:不需要,只要移除过载源,保险丝会在几秒钟内自动恢复到低阻状态。
    3. 问:如何避免自恢复保险丝因过热而损坏?
    - 答:确保安装环境的温度不超过其最大工作温度范围,并避免长时间过载运行。

    7. 总结和推荐


    OptiFUSE RS30系列自恢复保险丝凭借其低电阻、高保持电流、固态结构和宽工作温度范围,在众多电子设备中表现出色。适用于需要频繁保护的场合,如电源保护和电路安全控制。鉴于其优异的性能和可靠性,我们强烈推荐此产品用于您的电子项目中。

RS30-400参数

参数
保持电流 4A
跳闸电流 8A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 10mΩ
最大跳断后电阻值 50mΩ
跳闸时间 12.7s
最大电压 30V
长*宽*高 14mm*3mm*20.1mm
安装方式 通孔安装
包装方式 散装

RS30-400数据手册

厂牌 PDF简要描述 下载
OPTIFUSE PTC可复位保险丝 OPTIFUSE RS30-400 RS30-400数据手册

RS30-400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3915 ¥ 11.7582
10+ $ 1.229 ¥ 10.3854
25+ $ 1.147 ¥ 9.6918
50+ $ 1.067 ¥ 9.0165
100+ $ 0.9485 ¥ 7.9376
250+ $ 0.8861 ¥ 7.4154
500+ $ 0.8185 ¥ 6.8497
1000+ $ 0.7582 ¥ 6.3449
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.75
直接购买
加入购物车
