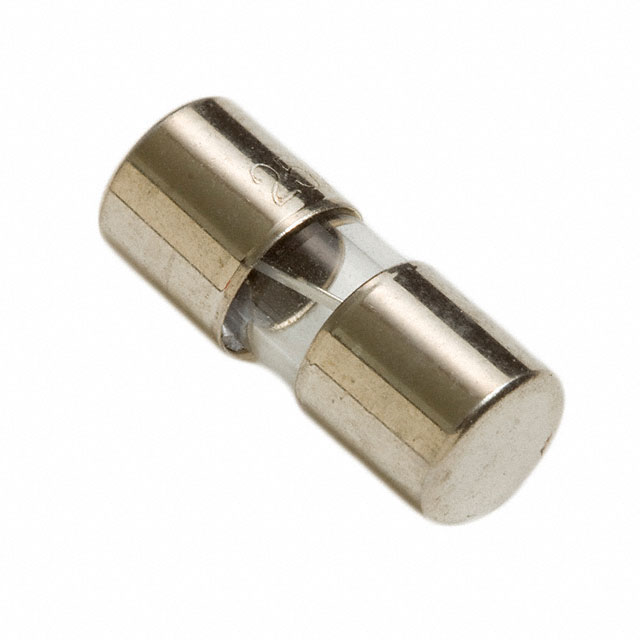

FSH-7.5A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 32V 快速熔断 Cartridge,Glass 7.5A 底座安装 15.9mm(长度)
供应商型号: HA-FSH-7.5A
供应商: 海外现货
标准整包数: 1
OPTIFUSE 熔断保险丝 FSH-7.5A

FSH-7.5A概述

    Fast Acting Glass Tube Fuse (FSH) 技术手册

    产品简介


    Fast Acting Glass Tube Fuse (FSH) 是一款专为汽车领域设计的快速动作玻璃管式保险丝。这种保险丝广泛应用于各种电路保护场景,如车载电子系统、工业控制设备和通信设施。其主要功能是在电路过载或短路时迅速切断电流,从而保护其他电子元件不受损害。

    技术参数


    - 保险丝尺寸: 1/4" x 5/8" (6.35 x 15.9 mm)
    - 额定电流范围: 100 mA 至 30 A
    - 电压等级: 125 V / 250 V / 32 V
    - 机械尺寸:
    - Part Number
    - 额定电流
    - 断流能力
    - 电压等级
    | 额定电流 (A) | 断流能力 (1000A@32VAC) | 电压等级 |
    |
    | 100mA | 10 KA@125VAC | 125V/250V |
    | 125mA | - | 125V/250V |
    | 250mA | - | 125V/250V |
    | 375mA | - | 125V/250V |
    | 500mA | - | 125V/250V |
    | 600mA | - | 125V/250V |
    | 750mA | - | 125V/250V |
    | 1A | 10 KA@125VAC | 125V/250V |
    | 1.25A | 10 KA@125VAC | 125V/250V |
    | ... | ... | ... |
    电气特性:
    - 100%额定电流下:4小时不动作
    - 135%额定电流下:1小时内不动作
    - 200%额定电流下:120秒内不动作

    产品特点和优势


    FSH 快速动作玻璃管式保险丝具有以下特点和优势:
    1. 快速响应: 在电路发生故障时能够迅速切断电流,有效防止因过载或短路引起的损坏。
    2. 高可靠性: 采用高质量材料制造,保证长时间稳定运行。
    3. 多种规格选择: 提供多种电流规格,满足不同应用场景的需求。
    4. 广泛的适用性: 可应用于汽车电子系统、工业控制系统及通信设备等多种场合。

    应用案例和使用建议


    FSH 可以在多种场合中使用,例如:
    - 汽车电控系统保护
    - 工业自动化控制电路保护
    - 通信设备中的电源保护
    使用建议:
    1. 根据具体应用需求选择合适的额定电流规格。
    2. 确保保险丝安装正确,避免错误接线。
    3. 定期检查和更换已老化的保险丝,确保电路安全。

    兼容性和支持


    FSH 与其他标准设备具有良好的兼容性,可轻松集成到现有的电路系统中。制造商提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题: 保险丝熔断后如何更换?
    - 解决方案: 更换前请确保电路完全断电,然后选择同规格的新保险丝进行替换。

    - 问题: 保险丝频繁熔断怎么办?
    - 解决方案: 检查电路是否存在持续性的过载情况,必要时调整电路负载或增加保险丝容量。

    总结和推荐


    综上所述,FSH 快速动作玻璃管式保险丝凭借其高可靠性和广泛应用前景,是一款值得推荐的产品。其独特的快速响应特性和广泛的适用性使其成为许多电子系统的理想选择。如果您需要一个高效可靠的电路保护方案,FSH 将是一个不错的选择。

FSH-7.5A参数

参数
熔断 I²t -
额定电流 7.5A
熔断电流 -
额定电压-AC 32V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 15.9mm(长度)
安装方式 底座安装
包装方式 散装

FSH-7.5A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSH-7.5A FSH-7.5A数据手册

FSH-7.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.351 ¥ 2.973
2000+ $ 0.351 ¥ 2.973
5000+ $ 0.338 ¥ 2.8629
库存: 2200
起订量: 1077 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2973
