首页  >  产品百科  >  FSD-125MA

FSD-125MA

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 0.0085A²S 快速熔断 Cartridge,Glass 125mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 2298-FSD-125MA-ND
供应商: Digi-Key
标准整包数: 1

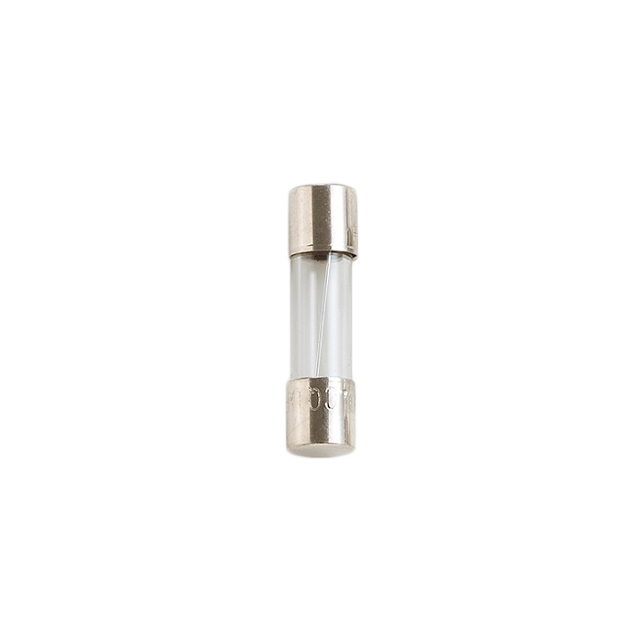

OPTIFUSE 熔断保险丝 FSD-125MA

FSD-125MA概述

    Fast Acting Glass Tube Fuse (FSD) 技术手册

    1. 产品简介


    OptiFuse 的 Fast Acting Glass Tube Fuse(FSD)是专为高效过流保护而设计的产品。其主要功能是在电路发生短路或电流过载时迅速断开电路,以防止设备损坏和潜在的安全隐患。这种快熔玻璃管式保险丝适用于各种应用场景,包括但不限于家电、汽车电子系统、通信设备和工业控制装置等。

    2. 技术参数


    以下是 FSD 系列保险丝的主要技术规格:
    | 额定电流 | 融断时间 | 拉弧特性 | 材质 |

    | 63mA-100mA | 30ms min, 10ms-500ms | 3ms-100ms | 玻璃体/镀镍黄铜帽 |
    | 125mA-6.3A | 30ms min, 50ms-2s | 10ms-300ms
    | 8A-10A | 30ms min, 50ms-2s | 10ms-400ms
    | 12A-16A | 30ms min, 50ms-3s | 10ms-400ms
    | >16A | 30ms min, 100ms-6s | 20ms-600ms
    - 熔断电流: 35A 或 10In(取两者中较大值),额定电压为 250V AC
    - 工作温度范围: -55°C 至 +125°C
    - 机械尺寸: 5 x 20 mm
    - 兼容标准认证: CCC、CQC、SEMKO、VDE、UR/CUR、CSA、BSI、PSE、KC 和 IMQ

    3. 产品特点和优势


    - 快速响应: 快速熔断机制确保在过载条件下立即切断电路,最大限度减少损害。
    - 耐用性高: 采用高强度玻璃体材料和镀镍黄铜帽,增强其耐热和抗冲击能力。
    - 广泛的认证: 多项国际安全标准认证使其适合全球范围内的广泛应用。
    - 易于安装: 直接插入标准插孔即可使用,无需额外工具。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器: 如微波炉、空调、电热水器等。
    - 通信设备: 数据中心机房、服务器机柜等。
    - 工业控制系统: 生产线设备、自动化系统等。
    使用建议:
    - 根据具体应用场景选择合适的额定电流。
    - 在高温环境下使用时,考虑增加散热措施。
    - 确保正确的安装位置以避免物理损伤。

    5. 兼容性和支持


    - FSD 系列保险丝与大多数常见的插孔兼容,广泛应用于各种设备。
    - OptiFuse 提供详细的技术支持文档和用户手册,帮助客户正确使用和维护产品。
    - 厂家提供专业的售后服务和技术咨询。

    6. 常见问题与解决方案


    - 问题: 使用过程中保险丝频繁熔断。
    - 解决方案: 检查电路是否存在持续过载情况;确认保险丝的额定电流是否匹配负载需求。

    - 问题: 保险丝在正常工作条件下也熔断。
    - 解决方案: 检查是否存在接触不良或连接不当的情况;重新检查电路设计是否合理。

    7. 总结和推荐


    综上所述,OptiFuse 的 Fast Acting Glass Tube Fuse(FSD)系列保险丝以其卓越的快速响应能力和广泛的适用性,成为市场上一款优秀的保护装置。无论是在家用电器还是工业应用中,FSD 都表现出色,值得信赖。强烈推荐在需要高效过流保护的应用场景中使用此产品。

FSD-125MA参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.0085A²S
额定电流 125mA
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FSD-125MA数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FSD-125MA FSD-125MA数据手册

FSD-125MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.989 ¥ 8.3571
10+ $ 0.9499 ¥ 8.0267
25+ $ 0.8294 ¥ 7.0088
50+ $ 0.7204 ¥ 6.087
100+ $ 0.65 ¥ 5.4397
250+ $ 0.6094 ¥ 5.1003
500+ $ 0.5668 ¥ 4.7434
1000+ $ 0.547 ¥ 4.578
库存: 456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.35
直接购买
加入购物车
