FCD-15A

产品分类: 熔断保险丝
厂牌: OPTIFUSE
产品描述: 250V 250V 602.5A²S 快速熔断 Cartridge,Ceramic 15A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: HA-FCD-15A
供应商: 海外现货
标准整包数: 1

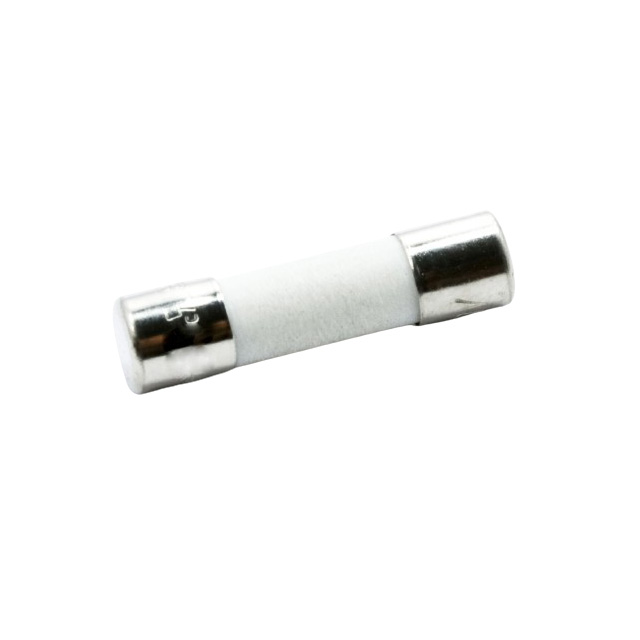

OPTIFUSE 熔断保险丝 FCD-15A

FCD-15A概述


    产品简介


    FCD系列快熔型高分断能力陶瓷保险丝是一款专为过流保护设计的电子元器件。其主要特点是快速响应和高分断能力,适用于需要迅速切断电流以防止电路损坏的应用场合。该系列产品涵盖了广泛的电流范围(从250mA到16A),广泛应用于工业控制设备、电源设备、通信设备及各种消费电子产品中。

    技术参数


    - 额定电流范围: 250mA~16A
    - 最大分断电流:
    - 交流电压250V时:1500A (250mA~16A)
    - 直流电压250V时:1000A (250mA~16A)
    - 交流电压250V时:10000A (250mA~6.3A)
    - 时间特性:
    - 210% 额定电流: 30min 至 40ms
    - 275% 额定电流: 30s 至 20s
    - 400% 额定电流: 300ms 至 10ms
    - 1000% 额定电流: 40ms 至 10ms
    - 操作温度范围: -55°C至+125°C
    - 材料:
    - 陶瓷主体
    - 镍镀黄铜帽
    - 引线直径:
    - 250mA~8A: 0.65mm
    - 8A~12A: 0.8mm
    - 超过12A: 1.0mm

    产品特点和优势


    FCD系列快熔型高分断能力陶瓷保险丝具有以下几个显著的特点和优势:
    - 快速响应: 仅需几毫秒即可响应并切断异常电流,确保电路安全。
    - 高分断能力: 能够承受高达数千安培的短路电流,保证电路可靠运行。
    - 宽泛的工作温度范围: -55°C至+125°C,适应恶劣环境。
    - 机械强度高: 采用陶瓷和镍镀黄铜材料制成,耐腐蚀、耐磨损。
    这些特点使得FCD系列保险丝在电力系统的安全防护中扮演着关键角色,尤其适合要求高可靠性、高稳定性的应用场景。

    应用案例和使用建议


    应用案例
    FCD系列保险丝广泛应用于各类工业控制系统、电源设备、通信设备等领域。例如,在服务器电源供应系统中,当负载突然增加导致电流骤升时,FCD保险丝能迅速切断电流,避免烧毁内部组件。
    使用建议
    为了最大限度地发挥FCD保险丝的优势,以下是一些使用建议:
    - 选择合适的电流等级: 根据具体应用场景和负载需求选择合适的额定电流。
    - 正确安装: 确保保险丝安装稳固,避免接触不良导致过热。
    - 定期检查: 定期对保险丝进行检查,及时更换已熔断的保险丝,以保持电路正常运行。

    兼容性和支持


    FCD系列保险丝符合多种国际安全认证标准,如UL、CCC、CQC、VDE等。它们可以与多种电源模块和其他电子元器件无缝兼容,确保系统的整体可靠性。OptiFuse公司还提供全面的技术支持和售后服务,以满足客户的需求。

    常见问题与解决方案


    - Q: 保险丝频繁熔断怎么办?
    - A: 检查负载是否超出了保险丝的额定值,或者是否有短路情况发生。更换符合要求的更高额定值保险丝。
    - Q: 如何正确储存保险丝?
    - A: 应存放在干燥、无腐蚀性气体的环境中,避免高温和阳光直射。

    总结和推荐


    综上所述,FCD系列快熔型高分断能力陶瓷保险丝凭借其快速响应、高分断能力和宽泛的工作温度范围,成为一款优秀的电路保护元件。它在各种严苛环境下表现出色,适用于多种应用场景。我们强烈推荐该产品用于需要高度安全和可靠性的电力系统中。

FCD-15A参数

参数
额定电流 15A
熔断电流 -
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 602.5A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

FCD-15A数据手册

厂牌 PDF简要描述 下载
OPTIFUSE 熔断保险丝 OPTIFUSE FCD-15A FCD-15A数据手册

FCD-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.742
25+ $ 1.703
100+ $ 1.118
125+ $ 1.105
250+ $ 1.001
500+ $ 0.832
1000+ $ 0.715
1500+ $ 0.702
库存: 3150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 1.74
