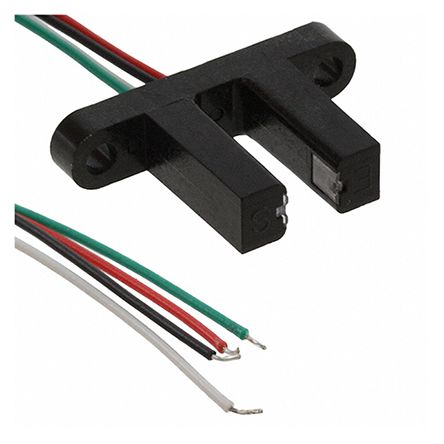

OPB816Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB816系列, 5.1mm槽宽, 面板安装, 30.73 x 6.35 x 19.3mm
供应商型号: OPB816Z
供应商: Master
标准整包数: 300
OPTEK TECHNOLOGY 断路器 OPB816Z

OPB816Z概述

    OPB816Z Slotted Optical Switch:产品技术手册

    产品简介


    OPB816Z是一款由红外发光二极管和NPN硅光电晶体管组成的滑槽式开关。该产品安装在不透光的外壳内,并带有透明窗户以防止灰尘侵入。该光电开关的设计目的是检测任何穿过其光束的不透明物体。OPB816Z的光束中心线可以达到0.61英寸(15.5毫米)深的槽口,具有0.010英寸x 0.06英寸(0.25毫米x 1.52毫米)和0.05英寸x 0.06英寸(1.27毫米x 1.52毫米)的内径。这种设计使其非常适合于非接触式物体检测、装配线自动化、机器自动化、设备安全及安保等领域。

    技术参数


    - 尺寸:0.20英寸(5.1毫米)宽槽口,0.61英寸(15.5毫米)深槽口
    - 引脚长度:至少24英寸(609毫米),采用26AWG导线
    - 存储和工作温度范围:-40°C到+85°C
    - 前向直流电流:50毫安
    - 峰值前向电流(脉冲宽度为1微秒,每秒300次):3安培
    - 反向直流电压:2伏特
    - 功耗:100毫瓦
    - 集电极-发射极电压:30伏特
    - 发射极-集电极电压:5伏特
    - 集电极直流电流:30毫安
    - 功耗:100毫瓦

    产品特点和优势


    OPB816Z的主要特点是其坚固耐用的结构和高灵敏度。它提供了两个安装片,便于固定在设备上。此外,它的光束中心线可以深入0.61英寸,这使得它能够在更远的距离处进行有效的检测。其紧凑的设计使其易于集成到现有的系统中,而无需对现有设备进行重大改动。

    应用案例和使用建议


    - 装配线自动化:在制造过程中,可以利用OPB816Z来监控产品的通过情况,确保生产线的正常运行。
    - 机器自动化:可以在需要连续检测物体位置的应用中使用,例如在物料搬运设备中。
    - 设备安全:在需要监控机械设备运动的安全门和保护屏障中使用OPB816Z,确保人员安全。
    - 建议:为了获得最佳性能,应避免将该设备暴露在极端温度或高湿度环境中,并且定期清洁以确保良好的光通量。

    兼容性和支持


    OPB816Z与大多数标准电子元器件兼容,如电线、控制器和其他传感器。TT Electronics提供全面的技术支持和维护服务,以帮助客户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q:该设备的工作温度范围是多少?
    A:工作温度范围为-40°C至+85°C。
    - Q:如何清洁设备?
    A:推荐使用甲醇或异丙醇作为清洁剂。
    - Q:如何安装该设备?
    A:设备配有安装孔,可以直接固定在设备上。

    总结和推荐


    OPB816Z是一款性能卓越的滑槽式光电开关,适用于多种工业自动化和安全应用场景。其优秀的性能和广泛的应用范围使其在市场上具有很强的竞争力。强烈推荐用于需要非接触式物体检测的应用场合。

OPB816Z参数

参数
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
30.73mm(Max)
6.35mm(Max)
19.3mm(Max)
安装方式 导线安装,螺纹安装

OPB816Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB816Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB816Z OPB816Z数据手册

OPB816Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 4.6737 ¥ 38.2725
600+ $ 4.431 ¥ 36.2855
900+ $ 4.2095 ¥ 34.4712
1200+ $ 4.2095 ¥ 34.4712
库存: 2655
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 11481.75
