首页  >  产品百科  >  OPB941W51Z

OPB941W51Z

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY

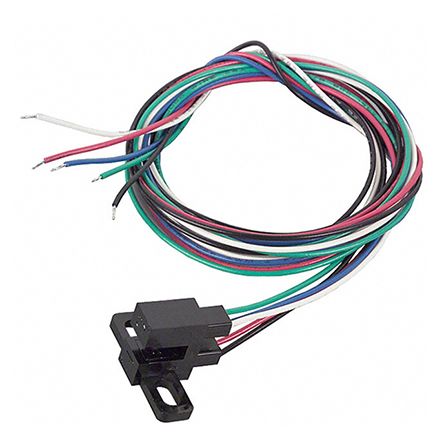

产品描述: Optek 槽型光电开关, OPB940系列, 3.18mm槽宽, 面板安装, 23.75 x 12.95 x 10.54mm
供应商型号: OPB941W51Z
供应商: Master
标准整包数: 200
OPTEK TECHNOLOGY 光电传感器 OPB941W51Z

OPB941W51Z概述

    光电逻辑系列光电集成开关OPB930 和 OPB940

    产品简介


    OPB930 和 OPB940 是来自Optek Technology公司的光电逻辑系列光电集成开关。这类开关提供高度的灵活性,适用于多种设计需求。它们的标准安装采用宽度为0.125英寸(3.18毫米)的槽型结构,用户可以指定TTL输出类型、极性、外壳材料、光束宽度以及引脚长度或带状电缆长度。这些组件被广泛应用于机械开关替代、转速指示、机械限位指示等领域。

    技术参数


    - 工作电压:最高10V,持续时间不超过3秒。
    - 工作温度范围:-40°C至+70°C;存储温度范围:-40°C至+85°C。
    - 输入红外LED的正向电流:最大40mA。
    - 输入二极管反向电压:2V。
    - 总功率消耗:300mW。
    - 输出电压:开放集电极输出模式下,最大输出电压可达35V。
    - 数据速率:高达250kBaud。
    - 封装:L系列配备0.020英寸方头引脚,适合PCB板焊接;W系列配备24英寸(610毫米)长的7股26AWG UL认证绝缘线缆。

    产品特点和优势


    - 可定制性:用户可以根据具体应用需求选择不同尺寸的光束、输出配置和外壳材质。
    - 耐用性:采用不透明塑料制作外壳,防止可见光和近红外环境光线的干扰,增强了对光照的抗干扰能力。
    - 高可靠性:内置滞回放大器提供额外的稳定性。
    - 灵活连接方式:提供引脚焊锡连接和电线连接两种选择。

    应用案例和使用建议


    - 机械开关替代:在需要频繁开关的应用中替代传统的机械开关,提高可靠性和减少磨损。
    - 速度指示(测速仪):适用于需要检测物体运动速度的场合,如电动机速度监控。
    - 机械限位指示:可用于检测物体是否达到预设的位置。
    使用建议:
    - 确保所选型号符合应用中的工作条件,特别是工作温度和供电电压的要求。
    - 在需要高精度测量的情况下,考虑使用光束大小更细的型号以提高灵敏度。
    - 使用前应仔细阅读安装指南,确保正确装配和连接。

    兼容性和支持


    - 兼容性:OPB930 和 OPB940 可与市场上大部分主流电路板和设备兼容,但需注意不同型号之间可能存在电气参数差异。
    - 支持:对于任何技术问题,都可以联系当地的销售代表或直接与Optek公司联系,获取专业的技术支持和售后服务。

    常见问题与解决方案


    - 问题:设备无法正常工作。
    - 解决方案:检查供电电压是否符合要求,确认连接线路没有短路或断开。
    - 问题:光信号不稳定。
    - 解决方案:调整设备安装位置,避免强光直射,确保传感器周围没有干扰光源。
    - 问题:输出信号不准确。
    - 解决方案:检查设定的光束宽度是否与实际需求相匹配,必要时更换更适合的型号。

    总结和推荐


    综上所述,OPB930 和 OPB940 系列光电集成开关以其高度的灵活性、稳定的性能和广泛的适用范围,在多个应用领域展现出卓越的性能。其高可靠性、灵活的配置选项和强大的支持体系使其成为许多电子工程师的首选。我们强烈推荐这一系列产品给那些寻求高性能光电开关的用户。

OPB941W51Z参数

参数
颜色感应 -
感应方式 -
输出类型 -
波长 880nm
最大工作供电电压 -
响应时间 -
最小工作供电电压 -
光源 -
感应距离 -
长*宽*高 23.75mm*12.95mm*10.54mm
安装方式 导线安装,螺纹安装

OPB941W51Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB941W51Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB941W51Z OPB941W51Z数据手册

OPB941W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 6.1507 ¥ 50.3677
400+ $ 5.8447 ¥ 47.8623
600+ $ 5.5493 ¥ 45.4432
800+ $ 5.5493 ¥ 45.4432
库存: 1682
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 10073.54
直接购买
加入购物车
