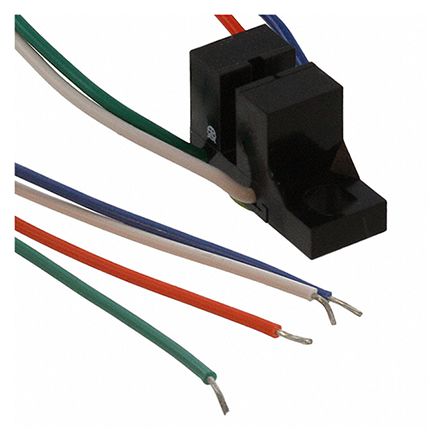

OPB821S5Z

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB82系列, 2.03mm槽宽, 自由悬挂, 15.24 x 6.35 x 8.89mm
供应商型号: OPB821S5Z
供应商: Master
标准整包数: 200
OPTEK TECHNOLOGY 光电传感器 OPB821S5Z

OPB821S5Z概述

    # Slotted Optical Switch:OPB820, OPB821Z, OPB821SZ

    产品简介


    Slotted Optical Switch(槽式光开关)是一系列用于非接触式物体检测的传感器,适用于自动化生产线、机器自动化、设备安全等多个领域。该系列产品包括OPB820、OPB821Z和OPB821SZ三种型号,利用红外发光二极管(LED)和NPN硅光电晶体管来实现光电转换和信号处理,通过检测物体穿过槽道时的信号变化,达到非接触式切换的目的。

    技术参数


    以下是根据手册中所列技术规格整理的技术参数列表:
    - 输入二极管参数:
    - 正向电压 (VF):≤1.7V @ 20mA
    - 反向电流 (IR):≤100μA @ 2V

    - 输出光电晶体管参数:
    - 集电极-发射极击穿电压 (V(BR)CEO):30V
    - 发射极-集电极击穿电压 (V(BR)ECO):5V
    - 暗电流 (ICEO):≤100nA @ VCE=10V, IF=0, IE=0

    - 绝对最大额定值:
    - 存储和操作温度范围:-40°C 至 +85°C
    - 引脚焊接温度:≤260°C
    - 输入二极管连续正向电流:50mA
    - 输入二极管峰值正向电流:1A(1μs脉冲宽度,300pps)
    - 输出光电晶体管集电极-发射极电压:30V
    - 输出光电晶体管发射极-集电极电压:5V

    产品特点和优势


    Slotted Optical Switch具有多种独特功能和优势,使其在自动化生产领域中表现优异:
    - 非接触式切换:该传感器利用光电原理,无需物理接触即可实现开关功能,避免了磨损和误触发。
    - 高分辨率:提供了四种标准孔径尺寸,允许用户根据不同应用需求进行精确调整。
    - 低轮廓设计:紧凑的结构使其易于安装,适合空间受限的应用场景。
    - 灵活安装选择:提供两种安装方式——PC板安装和线缆连接,便于集成到不同的系统中。

    应用案例和使用建议


    Slotted Optical Switch在工业自动化和机械安全中有着广泛应用。例如,在装配线上用于检测零件的位置或存在情况,确保生产线正常运行;在机械设备中用于检测门或其他移动部件的状态,提高安全性。使用时,需要注意选择合适的孔径大小以获得最佳响应速度和稳定性。在复杂环境下,可以通过添加滤波器或屏蔽罩来增强抗干扰能力。

    兼容性和支持


    该产品与大多数标准PC板和接线系统兼容,便于集成到现有设备中。制造商TT Electronics提供技术支持和服务,包括产品文档下载、常见问题解答和技术咨询服务,确保用户能够充分利用该产品。

    常见问题与解决方案


    1. 问:如何正确安装Slotted Optical Switch?
    答:推荐使用ND Industries的Vibra-Tite进行固定,以避免应力开裂。
    2. 问:如何保证设备长期稳定工作?
    答:定期检查设备并遵循制造商提供的维护指南,特别是在极端温度条件下。
    3. 问:遇到不稳定的检测结果怎么办?
    答:检查孔径尺寸是否合适,并考虑增加屏蔽措施以减少外界干扰。

    总结和推荐


    总体而言,Slotted Optical Switch是一款高性能、多功能的光电开关,适用于各种自动化和安全控制应用。其优秀的耐久性、灵活性以及易于集成的特点,使其在市场上具备较强的竞争力。对于需要高精度非接触式物体检测的场合,强烈推荐选用此款产品。

OPB821S5Z参数

参数
最大工作供电电压 -
光源 -
颜色感应 -
感应方式 -
最小工作供电电压 -
响应时间 -
波长 890nm
感应距离 -
输出类型 -
长*宽*高 15.24mm*6.35mm*8.89mm
安装方式 螺纹安装,通孔安装

OPB821S5Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB821S5Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB821S5Z OPB821S5Z数据手册

OPB821S5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 5.9186 ¥ 48.467
400+ $ 5.6232 ¥ 46.048
600+ $ 5.3383 ¥ 43.7154
800+ $ 5.3383 ¥ 43.7154
库存: 1291
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 9693.4
