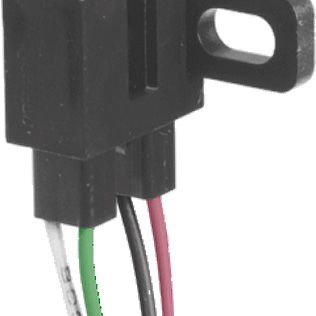

OPB830W51Z

产品分类: 光电耦合器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB830系列, 1通道, 3.18mm槽宽, 螺丝安装, 23.75 x 6.35 x 10.54mm
供应商型号: OPB830W51Z
供应商: Master
标准整包数: 200
OPTEK TECHNOLOGY 光电耦合器 OPB830W51Z

OPB830W51Z概述

    Slotted Optical Switch OPB830 和 OPB840 (L 和 W) 技术手册解析

    产品简介


    产品类型: 槽式光电开关
    主要功能: 利用光束中断原理实现非接触式物体检测,具有定制化的电输出参数选择、不同类型的光圈选择、不同的外壳材料(透明或不透明塑料)及侧边安装配置。
    应用领域: 非接触式中断物体检测、装配线自动化、机器自动化、设备安全保护及设备安全性。

    技术参数


    - 输入二极管
    - 正向电压 (VF):最大值 1.7 V(IF = 20 mA)
    - 反向电流 (IR):最大值 100 µA(VR = 2 V)

    - 输出光电晶体管
    - 集电极-发射极击穿电压 (V(BR)CEO):最小值 30 V(IC = 1 mA)
    - 发射极-集电极击穿电压 (V(BR)ECO):最小值 5 V(IE = 100 µA)
    - 集电极-发射极暗电流 (ICEO):最大值 100 nA(VCE = 10 V)
    - 绝对最大额定值
    - 存储和操作温度:L系列:-40°C 至 +85°C;W系列:-40°C 至 +80°C
    - 引脚焊接温度:最高 260°C(与外壳保持 1.6mm 距离)
    - 输入二极管正向直流电流:最大值 50 mA
    - 输出光电晶体管集电极-发射极电压:最高 30 V
    - 输出光电晶体管发射极-集电极电压:最高 5 V
    - 输出光电晶体管集电极直流电流:最大值 30 mA

    产品特点和优势


    - 窄槽设计:0.125 英寸(3.18 毫米)宽的槽口,适合多种检测场合。
    - 可选电气输出参数:允许工程师根据具体需求调整输出参数。
    - 多样化配置:包括选择光圈、透明或不透明外壳材料及引脚间距。
    - 可靠材料:外壳由防可见光和近红外线的不透明注射成型塑料制成,抗干扰能力强。

    应用案例和使用建议


    应用案例:
    - 自动化设备:用于监控传送带上的物品,实现自动分拣。
    - 安全防护:在设备运行时监测周围环境,确保操作安全。
    - 设备维护:通过实时监控,预测和预防潜在故障。
    使用建议:
    - 正确选择光圈大小:根据具体应用对象的大小选择合适的光圈尺寸。
    - 检查环境光线:在强光环境中使用时,需要考虑额外的遮光措施以防止误触发。
    - 定期维护:由于壳体材料易溶于某些清洁剂,建议使用甲醇或异丙醇进行清洁。

    兼容性和支持


    - 与其它电子元器件兼容:适用于各种工业自动化控制系统。
    - 厂商支持:提供详细的技术手册和在线技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q:在高温环境下工作,如何避免过热?
    - A: 该设备可在-40°C至+85°C范围内工作,但超过25°C时需按每增加1°C减少1.67mW的功率来降额。

    - Q:如何清洁设备?
    - A: 塑料外壳不耐氯化烃和酮类溶剂,建议使用甲醇或异丙醇进行清洁。

    总结和推荐


    总结: OPB830 和 OPB840 系列槽式光电开关以其灵活的定制能力和广泛的应用场景,在自动化和工业控制领域具有显著的优势。其坚固耐用的设计使其在严苛的工业环境中表现稳定。
    推荐: 对于需要非接触式检测的应用场合,OPB830 和 OPB840 系列是理想的选择。由于其高可靠性和广泛的支持文档,推荐给所有需要精准检测和自动化系统的项目。

OPB830W51Z参数

参数
通道数 1
导通时间 -
上升时间 -
电流传输比 -
最大输出电流 -
Vf-正向电压 -
关闭时间 -
隔离电压 -
输入类型 -
输出类型 -
最大输出电压 -
Vce-集电极-发射极饱和电压 -
下降时间 -
长*宽*高 23.75mm*6.35mm*10.54mm
安装方式 螺纹安装

OPB830W51Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB830W51Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电耦合器 OPTEK TECHNOLOGY OPB830W51Z OPB830W51Z数据手册

OPB830W51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 4.7912 ¥ 39.8158
400+ $ 4.6737 ¥ 38.2725
600+ $ 4.6209 ¥ 37.8406
800+ $ 4.6209 ¥ 37.8406
库存: 1155
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 7963.16
