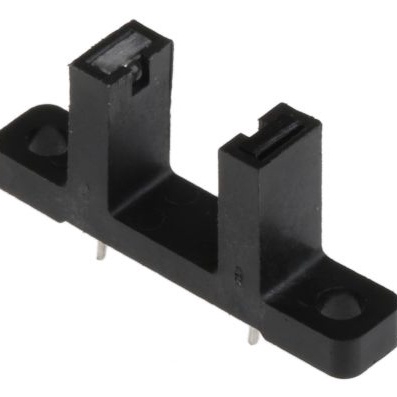

OPB815L

产品分类: 光电晶体管
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, 1通道, 9.53mm槽宽, 螺丝安装, 32 x 6.6 x 14.35mm
供应商型号: 1944024
供应商: 海外现货
标准整包数: 1
OPTEK TECHNOLOGY 光电晶体管 OPB815L

OPB815L概述

    OPB815L, OPB815WZ 系列深槽开关的技术手册

    产品简介


    OPB815L 和 OPB815WZ 系列是由 Optek Technology, Inc. 生产的一种深槽开关,专为非接触式物体检测设计。这款产品由红外发光二极管(LED)和NPN硅光电晶体管组成,安装在一个低成本的塑料外壳中。该装置在检测到不透明物体通过槽口时会切换电气状态。此款开关的槽口宽度和深度大于大多数同类产品,能够适应多种不同材料。

    技术参数


    - 存储及工作温度范围: -40°C 到 +80°C
    - 引脚焊接温度: 260°C(1/16英寸(1.6毫米)处)
    - 输入红外LED
    - 连续正向电流: 50mA
    - 反向电压: 2V
    - 功率耗散: 100mW
    - 输出光电晶体管
    - 集电极-发射极电压: 30V
    - 发射极-集电极电压: 5V
    - 功率耗散: 100mW
    - 电气特性
    - VF正向电压: 最大值为1.7V(IF=20mA)
    - IR反向电流: 最大值为100μA(VR=2V)
    - V(BR)CEO集电极-发射极击穿电压: 30V(IC=1mA)
    - V(BR)ECO发射极-集电极击穿电压: 5V(IE=100μA)
    - ICEO集电极-发射极暗电流: 最大值为100nA(VCE=10V, IF=0, EE=0)

    产品特点和优势


    - 宽槽口: 0.375英寸(9.5毫米)
    - 深槽口: 0.430英寸(10.9毫米)
    - 多种接线选项: 可选配PCB焊锡端子(OPB815L)或26AWG绞合UL认证导线(OPB815WZ),长度达24英寸(610毫米)
    - 适应性强: 宽泛的工作温度范围和高可靠性,适用于恶劣环境

    应用案例和使用建议


    - 非接触式物体检测: 适用于装配线自动化和设备安全性监控
    - 工业自动化: 在机器自动化中使用该开关可以提高生产效率和安全性
    - 设备安全性: 确保机器运行时的安全,防止意外事故
    使用建议:
    - 确保被检测的物体不会对红外光造成遮挡,否则可能影响检测精度
    - 注意保持适当的距离以保证最佳响应

    兼容性和支持


    - 兼容性: 该产品可与其他电子元器件无缝连接,易于集成到现有系统中
    - 技术支持: 用户可以通过联系当地代表或直接联系Optek Technology, Inc. 获取支持和维护服务

    常见问题与解决方案


    1. 问题: 开关无法正确响应?
    - 解决方案: 检查槽口是否有异物遮挡或清洁不良,重新校准检测距离
    2. 问题: 工作时出现不稳定现象?
    - 解决方案: 确认工作温度在规定范围内,检查电源电压是否稳定
    3. 问题: 寿命短?
    - 解决方案: 保持清洁,避免接触溶剂如氯化烃和酮类物质

    总结和推荐


    OPB815L 和 OPB815WZ 系列深槽开关凭借其高灵敏度、宽泛的工作温度范围和强大的机械适应能力,非常适合用于工业自动化和安全监控等领域。对于需要高精度、可靠性的应用场合,我们强烈推荐使用该产品。

OPB815L参数

参数
通道数 1
下降时间 -
输出类型 -
最大输出电流 -
导通时间 -
Vce-集电极-发射极饱和电压 -
隔离电压 -
最大输出电压 -
电流传输比 -
上升时间 -
Vf-正向电压 -
输入类型 -
关闭时间 -
长*宽*高 32mm*6.6mm*14.35mm
安装方式 螺纹安装

OPB815L厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB815L数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电晶体管 OPTEK TECHNOLOGY OPB815L OPB815L数据手册

OPB815L封装设计

查看详情并下载
Symbol
Footprint
3D Model
