OPI1280-026

产品分类: 光电晶体管
厂牌: OPTEK TECHNOLOGY
产品描述: Optek NPN 光电晶体管输出型光耦, OPI1280系列, 通孔安装, 4针
供应商型号: 1700945
供应商: 海外现货
标准整包数: 100
OPTEK TECHNOLOGY 光电晶体管 OPI1280-026

OPI1280-026概述

    文章:光纤隔离器光电晶体管传感器——OPI1280系列

    1. 产品简介

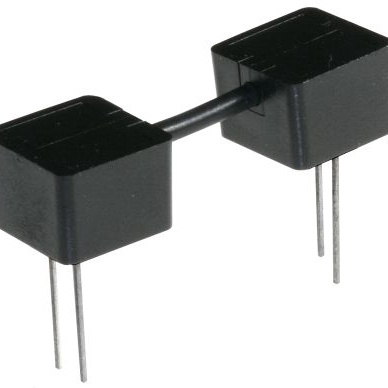

    产品类型:光纤隔离器光电晶体管传感器
    主要功能:用于输入和输出之间的高电压隔离,适用于信号通信短距离传输,尤其适合于灰尘污染严重的环境。
    应用领域:工业设备、医疗设备、以及其他需要高电压隔离的应用场景。

    2. 技术参数


    - 物理特性
    - 额定峰值波长:645 nm(OPI1280-018)
    - 引脚间距:0.100英寸(2.54毫米)
    - 设备长度(±2毫米):1.26英寸(32.0毫米)至3.31英寸(84毫米)
    - 隔离距离(±2毫米):0.86英寸(22毫米)至2.12英寸(53.8毫米)
    - 电气特性
    - LED前向电压:1.2至2.3伏(IF = 20毫安)
    - 光电晶体管暗电流:最大50纳安(VCE = 10伏,EE = 0)
    - 收集极-发射极击穿电压:最大33伏(IC = 100微安,EE = 0)
    - 发射极-收集极击穿电压:最大5.5伏(IE = 100微安,EE = 0)
    - 集电极导通电流:最小0.36毫安(VCE = 5伏,IF = 10毫安)
    - 泄漏电流:最大1.0微安(I @ 7KV RMS,25°C,测试持续时间2秒)

    3. 产品特点和优势


    - 高噪声免疫力:能够有效抵御外部干扰。
    - 宽温范围:工作温度范围为-20°C至+75°C,存储温度范围为-40°C至+80°C。
    - 长距离信号传输:通过塑料光纤电缆实现数据传输。
    - 隔离电压:所有版本隔离电压均大于10 kV/英寸。
    - 防尘设计:不透明的塑料外壳可以屏蔽灰尘,适应恶劣的工作环境。

    4. 应用案例和使用建议


    - 工业设备:例如自动化生产线上的传感器。
    - 医疗设备:适用于医疗成像设备等需要高精度、高可靠性的设备。
    - 清洁环境:使用此产品可避免信号受到电磁干扰。
    使用建议:根据实际应用场景选择合适的设备长度和隔离距离,以确保信号传输的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:与各种标准光纤电缆兼容,可根据客户需求定制连接器。
    - 技术支持:提供技术咨询和支持服务,如需更多定制化需求,可联系当地代表或直接联系OPTEK公司获取更多信息。

    6. 常见问题与解决方案


    - 问题1:前向电压不稳定
    解决方案:检查连接线是否完好无损,确认LED前向电压是否在规定范围内。
    - 问题2:泄漏电流过大
    解决方案:检查安装环境是否有过多的灰尘或杂质,清洁传感器并重新测试。
    - 问题3:信号传输不稳定
    解决方案:检查光纤电缆是否有损坏或弯曲,确保光纤对准正确。

    7. 总结和推荐


    综上所述,OPI1280系列光纤隔离器光电晶体管传感器具有显著的技术优势,适用于多种严苛的应用环境。其高电压隔离能力、优良的噪声免疫力以及广泛的温度适应性使其在市场上具备较强的竞争力。如果你正在寻找一种能够在恶劣环境下稳定工作的传感器,OPI1280系列是一个非常值得推荐的选择。

OPI1280-026参数

参数
下降时间 -
隔离电压 15KV
输出类型 -
上升时间 -
导通时间 -
最大输出电流 -
最大输出电压 -
电流传输比 -
关闭时间 -
通道数 -
Vce-集电极-发射极饱和电压 -
Vf-正向电压 2.3V
输入类型 直流
安装方式 通孔安装

OPI1280-026厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPI1280-026数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电晶体管 OPTEK TECHNOLOGY OPI1280-026 OPI1280-026数据手册

OPI1280-026封装设计

查看详情并下载
Symbol
Footprint
3D Model
