OPB992P51Z

产品分类: 断路器
厂牌: OPTEK TECHNOLOGY

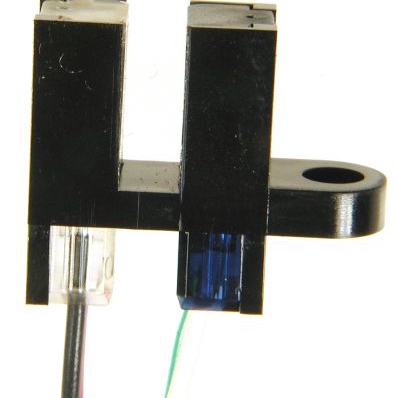

产品描述: Optek 槽型光电开关, OPB992系列, 1通道, 3.18mm槽宽, 螺丝安装, 18.47 x 6.35 x 10.8mm
供应商型号: 365-1939-ND
供应商: Digi-Key
标准整包数: 1
OPTEK TECHNOLOGY 断路器 OPB992P51Z

OPB992P51Z概述

    OPB960/970/980/990 系列非接触式光电逻辑开关产品概述

    产品简介


    OPB960、OPB970、OPB980 和 OPB990 系列属于非接触式光电逻辑开关(Photologic® Slotted Optical Switch),由 OPTEK Technology Inc. 生产。这些传感器广泛应用于速度指示、方向检测、旋转编码器、机械开关替换、限位指示及打印机控制等领域。通过选择不同逻辑状态和输出驱动电路,用户能够定制最适合其需求的应用方案。

    技术参数


    1. 电气特性:
    - 工作电压范围:4.5V 至 16V。
    - 输入二极管电流:最高 40mA。
    - 反向电压:最大 2V。
    - 高电平输出电压:最高 16V。
    - 低电平输出电压:最大 0.4V。
    - 正向电压:典型值为 1.70V(当 IF=20mA)。
    - 供给电流:最大 12mA(当 VCC=4.5V 到 16V)。
    2. 温度范围:
    - 存储温度范围:-40°C 至 +85°C。
    - 操作温度范围:-40°C 至 +70°C。
    3. 光敏特性:
    - 发射器发出近红外光(850—940nm)。
    - 光学分辨率通过选择不同的光圈宽度实现。
    4. 封装:
    - 引脚配置:具体定义见表 1 和表 2。
    - 外壳尺寸:见表 1。

    产品特点和优势


    1. 灵活的选择:提供多种逻辑和输出驱动电路选择,可以定制不同的光圈大小和安装方式。
    2. 广泛的接口兼容性:可直接与 TTL、LSTTL、CMOS 接口相接。
    3. 环境适应性:采用不透明塑料外壳,减少外部光源对工作的干扰;覆盖式光圈还具有防尘保护作用。
    4. 应用范围广:适用于多种工业自动化和机械控制场景,提供可靠的信号检测功能。

    应用案例和使用建议


    - 速度和方向指示:利用此传感器测量物体的速度和方向,如汽车滑动门控制系统。
    - 机械开关替换:替代传统机械开关,提升系统的可靠性与寿命。
    - 打印机控制:例如顶部感应、行程结束、定位校准等应用。

    使用建议:
    1. 在应用中确保供电稳定,并根据应用场合合理选择逻辑状态和输出驱动类型。
    2. 在安装过程中注意选择合适的光圈大小以获得最佳分辨率。

    兼容性和支持


    - 兼容性:可轻松与 TTL、LSTTL 和 CMOS 接口相接,适用于各种电路设计。
    - 支持:OPTEK Technology Inc. 提供定制服务和详细的技术文档,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - Q:如何避免传感器受到外部光源的干扰?
    - A:使用带遮挡的光圈来避免外部光源的影响。
    - Q:需要特别注意哪些焊接工艺?
    - A:建议使用 RMA 活性助焊剂,避免使用强酸助焊剂,并且温度控制在 260°C 以内。

    总结和推荐


    综上所述,OPB960/970/980/990 系列非接触式光电逻辑开关凭借其出色的灵活性、宽泛的工作范围和多样化的设计选项,在多种工业应用场景中表现出色。无论是机械自动化还是高端控制系统,这些传感器都是理想的选择。对于追求可靠性和高效性的工程师来说,值得推荐选用。
    以上是对 OPB960/970/980/990 系列非接触式光电逻辑开关的全面分析,希望能够帮助您更好地了解这款高性能电子元件。

OPB992P51Z参数

参数
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
长*宽*高 18.47mm*6.35mm*15.63mm
安装方式 导线安装,螺纹安装

OPB992P51Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB992P51Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 断路器 OPTEK TECHNOLOGY OPB992P51Z OPB992P51Z数据手册

OPB992P51Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1672 ¥ 51.6118
100+ $ 5.7512 ¥ 48.1304
250+ $ 5.5432 ¥ 46.39
500+ $ 5.3352 ¥ 44.6491
1000+ $ 5.304 ¥ 44.3879
库存: 868
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.61
