OPB704W-Z

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 光电传感器, NPN输出, 检测范围3.8 mm
供应商型号: 6276556
供应商: 欧时
标准整包数: 1
OPTEK TECHNOLOGY 光电传感器 OPB704W-Z

OPB704W-Z概述


    产品简介

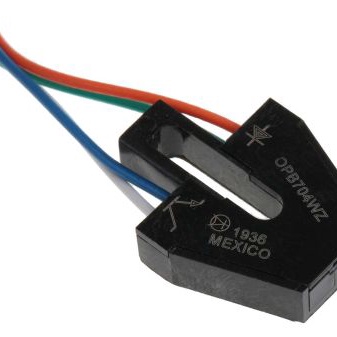

    OPB703、OPB704 和 OPB705 红外光耦合器
    OPB703、OPB704 和 OPB705 是由一个 890nm 红外发光二极管(LED)和一个 NPN 硅光电晶体管组成的光电耦合器,两者安装在一个黑色塑料外壳内,位于相交光学轴上,适用于印刷电路板(PCBoard)安装。而 OPB703WZ、OPB704WZ、OPB705WZ 和 OPB70BWZ 则是专为远程安装设计的版本,配有 UL 认证的 26 AWG 电线,最小长度为 24 英寸(61.0 厘米),线头经过剥皮和镀锡处理。OPB70AWZ 包含一个 890nm 红外 LED 和一个 NPN 硅光电达林顿晶体管,也适用于远程安装。

    技术参数


    - 光谱范围:
    - OPB703, OPB704, OPB705: 890nm
    - OPB70CWZ, OPB70DWZ, OPB70EWZ, OPB70FWZ: 640nm

    - 绝对最大额定值:
    - 存储温度范围: -40°C 至 +80°C
    - 引脚焊接温度: 240°C(1/16 英寸引脚距离壳体 5 秒)

    - 输入二极管:
    - 正向直流电流: 40mA
    - 反向直流电压: 2V
    - 功率耗散: 100mW(超过 25°C 后线性降额)
    - 输出光电检测器:
    - 集电极-发射极电压(光电晶体管): 30V
    - 集电极-发射极电压(光电达林顿晶体管): 15V
    - 发射极-集电极电压: 5V
    - 集电极直流电流: 25mA
    - 功率耗散: 100mW(超过 25°C 后线性降额)

    产品特点和优势


    - 高可靠性: 光电耦合器的工作温度范围宽广,能够在极端条件下可靠工作。
    - 高性能: 具有高灵敏度和快速响应时间,适合各种高速通信和信号处理应用。
    - 封装多样性: 通过不同的封装选项,如无镜头、蓝窗和光圈镜头,可以适应不同的环境需求。
    - 远程安装灵活性: 配备长电线的版本允许远距离安装,提高了应用的灵活性。

    应用案例和使用建议


    应用案例:
    - 自动化设备中的接近传感器:例如,工厂自动化系统中用于检测物体的存在与否。
    - 安全设备中的反射传感器:例如,门禁系统中用于检测门是否关闭。
    - 工业控制设备中的位置传感器:例如,用于检测机械设备的位置。
    使用建议:
    - 在选择传感器时,应考虑反射材料的类型(如纸张、标签或反射表面)以确保最佳性能。
    - 对于灰尘较多的环境,建议使用 OPB704G 和 OPB704GWZ 版本,因为它们提供了优秀的保护。
    - 对于需要高分辨率的应用,建议使用带有光圈镜头的版本,如 OPB705 和 OPB705WZ。

    兼容性和支持


    - OPB703、OPB704 和 OPB705 系列的光耦合器支持标准的引脚连接方式,方便集成到现有的电路板设计中。
    - 联系本地代表或 OPTEK 获取定制电气、线缆和连接器的信息。厂商提供技术支持和维护服务。

    常见问题与解决方案


    - 问题1: 如何提高光电耦合器在恶劣环境下的耐用性?
    - 解决方案: 使用带有蓝窗的版本(如 OPB704WZ),以提高灰尘防护能力。

    - 问题2: 如何确定传感器的最佳安装距离?
    - 解决方案: 根据传感器的输出曲线,结合反射材料的特性,选择最佳的安装距离以获得最高的信号强度。

    - 问题3: 在高温环境下如何避免过热?
    - 解决方案: 确保在安装和使用过程中,散热良好,必要时可使用散热片或者散热风扇进行辅助散热。

    总结和推荐


    OPB703、OPB704 和 OPB705 系列红外光耦合器在多种工业和商业应用中表现出色。其高灵敏度、快速响应时间和多样的封装选项使其成为自动化设备、安全系统和工业控制设备的理想选择。尽管价格稍高于市场上的一些低端产品,但其卓越的性能和可靠性使其具有很高的性价比。因此,强烈推荐在关键任务应用中使用这些光电耦合器。
    通过上述技术参数和应用实例可以看出,OPB703、OPB704 和 OPB705 系列在自动化和控制领域有着广泛的应用前景。如果你正在寻找一种高性能且可靠的光电耦合器,那么 OPB703、OPB704 和 OPB705 系列无疑是你的首选。

OPB704W-Z参数

参数
输出类型 NPN
感应方式 -
感应距离 3.8mm
最小工作供电电压 -
颜色感应 -
最大工作供电电压 -
波长 -
响应时间 -
光源 红外
应用等级 工业级

OPB704W-Z厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB704W-Z数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB704W-Z OPB704W-Z数据手册

OPB704W-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9882 ¥ 42.1506
25+ $ 4.8725 ¥ 41.1729
50+ $ 4.7311 ¥ 39.9779
库存: 54
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.15
