首页  >  产品百科  >  OPB960T51

OPB960T51

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB960系列, 3.18mm槽宽, 通孔安装, 24.63 x 6.35 x 10.8mm
供应商型号: 9087220
供应商: 海外现货
标准整包数: 1

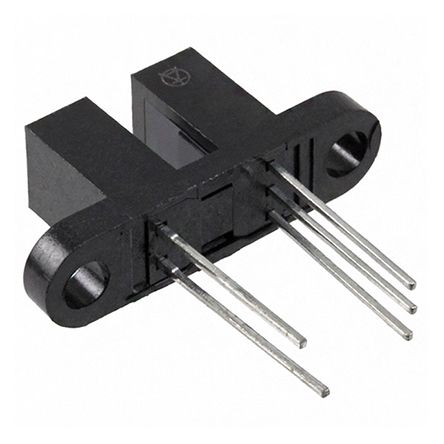

OPTEK TECHNOLOGY 光电传感器 OPB960T51

OPB960T51概述

    OPB960/970/980/990系列非接触式光逻辑槽光电开关技术手册

    产品简介


    OPB960/970/980/990系列是非接触式光逻辑槽光电开关,专为设计工程师的需求量身定制。这些光电开关采用标准外壳设计,配备了0.125英寸(3.18毫米)宽的槽口,可满足特定应用需求。通过选择不同的输出逻辑状态、输出驱动电路、孔径宽度、孔径表面以及安装脚位置,用户可以灵活地调整光电开关以适应具体的应用场景。

    技术参数


    - 供电电压范围:4.5 V 至 16 V
    - 输入二极管正向电流:40 mA
    - 输入二极管反向电压:2 V
    - 输出电源耗散:200 mW
    - 短路输出电流:1 秒内最大 30 mA
    - 逻辑输出电压(缓冲总极型):低电平 < 0.4 V
    - 逻辑输出电压(逆变总极型):高电平 VCC - 2.1 V
    - 逻辑输出电流(逆变开漏型):最高 100 µA
    - 正向阈值电流:15 mA
    - 上升时间、下降时间:70 ns
    - 传播延迟时间:5.0 µs

    产品特点和优势


    - 灵活性:多种输出逻辑和驱动电路选项、孔径尺寸及表面处理方式选择,提供高度定制化的应用灵活性。
    - 兼容性:直接与TTL、LSTTL、CMOS接口兼容,简化了电路集成。
    - 防护性能:采用不透明塑料封装,对可见光和近红外外部光源的敏感度较低,提供出色的环境防护。
    - 可靠性:工作温度范围广(存储温度范围-40°C至+85°C,操作温度范围-40°C至+70°C),适合恶劣环境下的应用。

    应用案例和使用建议


    - 速度和方向指示:在电机控制、旋转编码器等应用中实现速度和方向检测。
    - 机械开关替代品:适用于需要可靠检测机械动作的位置传感器,如打印机中的顶点、终点检测。
    - 印刷机应用:可应用于打印机电控系统中的“顶板”、“行程终点”和“起始位置”检测。
    - 滑动门汽车和升降门应用:用于检测门体移动状态,确保安全和稳定运行。
    使用建议:
    - 在高振动环境下使用时,建议使用ND Vibra-Tite® Formula 3锁紧化合物以避免应力裂纹。
    - 保持设备清洁,使用甲醇或异丙醇作为清洗剂,避免氯化烃和酮类物质。

    兼容性和支持


    - 其他设备兼容性:直接与各种微处理器、PLC、传感器等电子设备接口兼容。
    - 技术支持:OPTEK提供全方位的技术支持和售后服务,包括电话支持、现场服务和定制服务。请联系您当地的代表或访问OPTEK网站获取更多信息。

    常见问题与解决方案


    - 问题:设备未响应。
    解决方案:检查供电电压是否在正常范围内,确认连接是否牢固,排除信号干扰。
    - 问题:设备发热严重。
    解决方案:检查设备散热是否良好,避免过载运行。必要时降低功耗或改进散热设计。

    总结和推荐


    OPB960/970/980/990系列光电开关以其高度的灵活性、优异的防护性能和广泛的适用性,成为许多复杂工业自动化项目的理想选择。如果您正在寻找一个可靠的光电开关,来实现精准的位置检测和状态监测,这一系列的光电开关将是一个非常不错的选择。

OPB960T51参数

参数
输出类型 -
光源 -
响应时间 -
最大工作供电电压 -
感应距离 -
波长 890nm
颜色感应 -
最小工作供电电压 -
感应方式 -
长*宽*高 24.63mm*6.35mm*10.8mm
安装方式 螺纹安装
应用等级 工业级

OPB960T51厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB960T51数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB960T51 OPB960T51数据手册

OPB960T51封装设计

查看详情并下载
Symbol
Footprint
3D Model
