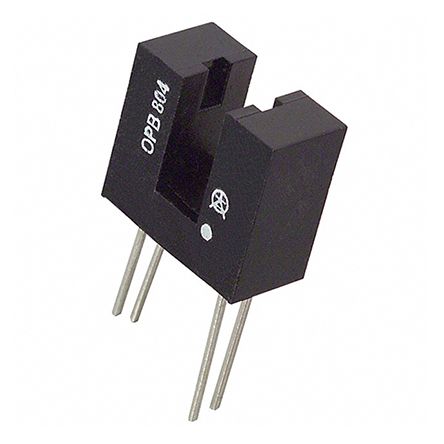

OPB804

产品分类: 光电传感器
厂牌: OPTEK TECHNOLOGY
产品描述: Optek 槽型光电开关, OPB80系列, 3.94mm槽宽, 通孔安装, 12.57 x 6.35 x 11.68mm
供应商型号: OPB804
供应商: Master
标准整包数: 600
OPTEK TECHNOLOGY 光电传感器 OPB804

OPB804概述


    产品简介


    OPB804光遮断器是一款非接触式光学开关,由NPN硅光电晶体管和红外发光二极管(LED)组成。红外LED与光电晶体管分别位于一个宽度为0.155英寸(3.94毫米)的狭缝的两侧。设备主体采用单片不透明塑料制成,以减少环境光线干扰。该产品具有宽广的开放孔径,使其适用于广泛的通用应用。红外发射波长范围为850至940纳米。
    应用领域
    - 非接触式物体检测
    - 装配线自动化
    - 机器自动化
    - 设备安全
    - 机器安全
    特点
    - 非接触式开关
    - 电路板安装
    - 宽开放孔径
    - 不透明外壳以最小化环境光敏感度

    技术参数


    工作温度范围
    - 存储温度范围:-40°C 到 +100°C
    - 操作温度范围:-40°C 到 +85°C
    输入二极管参数
    - 输入二极管最大功率耗散:75 mW
    - 输入二极管正向直流电流:50 mA
    - 输入二极管峰值正向脉冲电流:1 A (1 µs脉冲宽度,300pps)
    光电晶体管参数
    - 功率耗散:100 mW
    - 集电极-发射极电压:30 V
    - 发射极-集电极电压:5.0 V

    产品特点和优势


    OPB804凭借其非接触式的设计和对环境光的良好抑制能力,在工业自动化、安全检测等应用中具有显著的优势。其宽开放孔径设计使得它能灵活应用于多种场合,特别是需要高精度和高稳定性的应用环境中。

    应用案例和使用建议


    OPB804在非接触式物体检测、装配线自动化等领域有广泛的应用。例如,在装配线上,可以用来监测物体的位置和移动状态,确保生产流程的连续性和准确性。另外,也可以用于设备的安全保护,例如检测是否有人误入危险区域。
    使用建议
    1. 选择合适的安装位置:安装时要考虑到环境光的影响,选择较暗的安装位置或者加装遮光罩。
    2. 连接外部限流电阻:为输入二极管连接适当的外部限流电阻,以避免电流过大导致损坏。

    兼容性和支持


    根据手册中的信息,OPB804可以直接安装在电路板上,通常与其它电子元件兼容。制造商提供相应的技术支持和服务,包括故障排查、维修服务等。

    常见问题与解决方案


    问题1:无法正常工作
    解决方案
    检查安装位置是否有足够的遮光措施,并且输入二极管是否正确连接了限流电阻。
    问题2:过热
    解决方案
    确保散热措施良好,并避免长时间在极限条件下工作。

    总结和推荐


    OPB804是一款非常适合于自动化和安全控制领域的非接触式光学开关。凭借其出色的性能和灵活性,它在多个行业领域都有良好的应用前景。如果需要在非接触式物体检测和自动化控制中寻求高可靠性和精确度的解决方案,OPB804将是一个值得推荐的选择。

OPB804参数

参数
最小工作供电电压 -
波长 935nm
输出类型 -
感应方式 -
光源 -
感应距离 -
最大工作供电电压 -
颜色感应 -
响应时间 -
长*宽*高 12.57mm*6.35mm*11.68mm
安装方式 通孔安装

OPB804厂商介绍

Optek Technology是一家全球领先的光电子组件和子系统制造商,专注于为工业、医疗、*事和科研等领域提供创新的光电子解决方案。公司主营产品包括光电传感器、光纤传感器、激光器、光通信模块等,广泛应用于自动化、医疗成像、环境监测、数据通信等多个领域。

Optek Technology的优势在于其强大的研发能力和对市场需求的敏锐洞察。公司不断推出创新产品,满足客户在不同应用场景下的需求。同时,Optek Technology拥有严格的质量控制体系,确保产品的可靠性和稳定性。此外,公司还提供定制化服务,根据客户需求开发特定产品,进一步增强市场竞争力。

OPB804数据手册

厂牌 PDF简要描述 下载
OPTEK TECHNOLOGY 光电传感器 OPTEK TECHNOLOGY OPB804 OPB804数据手册

OPB804封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.899 ¥ 15.5509
1200+ $ 1.8041 ¥ 14.7734
5400+ $ 1.7091 ¥ 13.9958
10200+ $ 1.6353 ¥ 13.3911
21000+ $ 1.6353 ¥ 13.3911
库存: 2675
起订量: 600 增量: 0
交货地:
最小起订量为:600
合计: ¥ 9330.54
