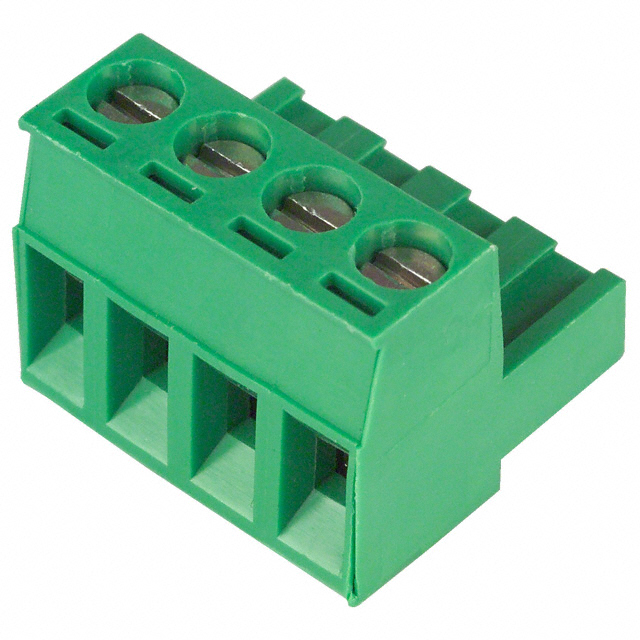

EDZ950/4

产品描述: Conn Terminal Block F 4 POS 5.08mm Screw RA Cable Mount 15A
供应商型号:
供应商:
标准整包数: 0
ON-SHORE TECHNOLOGY 接线座- 接头/插头和插口 EDZ950/4

EDZ950/4概述


    产品简介


    本文档介绍的是一个用于连接电路板和其他电气设备的电子元器件——接线端子(Terminal Block)。这类元器件通常用作导线连接和分配的接口,广泛应用于工业自动化、电力系统、通信设备等领域。本产品型号为ED950/X和EDZ950/X,采用不同的间距尺寸:5.0 mm和5.08 mm。产品设计灵活,可以根据实际需求选择合适的型号和配置。

    技术参数


    | 参数名称 | 规格 |

    | 极数 | 2-24 poles |
    | 间距 | 5.0 mm 或 5.08 mm|
    | 额定电压 | 300 V 或 250 V |
    | 额定电流 | 15 A 或 12 A (T60)|
    | 导线规格 | AWG 22-12 / 2.5 mm |
    | 测试电压 | 4 kV/3 |
    | 额定扭矩/螺丝尺寸 | 0.5 Nm / M3 |
    | 最大额定截面面积 | 单根导线:2.5 mm²
    多股导线:2.5 mm² |
    | 材料 | 绝缘材料:PA (UL94 V-0等级)
    端子:铜锌合金
    触点:镀锡铜 |
    | 工作温度范围 | -30°C 到 +105°C |

    产品特点和优势


    本产品具有以下几个显著的特点和优势:
    1. 可定制化设计:用户可以按需安装所需数量的极数,方便进行不同规模的电路设计。
    2. 高可靠性:通过严格的测试(例如:绝缘材料达到UL94 V-0标准),确保产品在高温和恶劣环境中依然稳定可靠。
    3. 高效连接:螺丝式固定结构便于快速连接导线,提高工作效率。
    4. 广泛的适用性:适合多种应用场景,如工业控制、楼宇自动化等。
    5. 环保耐用:采用无卤素材料制成,符合绿色环保要求。

    应用案例和使用建议


    这些接线端子非常适合用于自动化控制系统、通信设备及配电柜中的导线连接和信号传输。根据手册中提供的应用示例,在组装过程中应确保:
    - 按照规范正确选择导线直径和数量;
    - 安装时遵循扭矩要求,避免过紧或过松;
    - 螺丝必须完全拧紧并固定牢靠,以防止震动导致接触不良。
    对于复杂的电路设计,可能需要增加辅助支架或者加强绝缘处理来提升整体的安全性和稳定性。此外,根据特定的应用环境(如户外、高温等),还应该采取额外的防护措施。

    兼容性和支持


    产品与标准的螺丝刀和其他常用工具完全兼容,可以轻松集成到现有的布线系统中。制造商提供详细的安装指南和技术支持服务,包括安装视频、故障排除手册以及在线客服等资源。如果需要购买额外的配件或咨询技术问题,可通过官方网站联系客服团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后仍出现接触不良 | 确认螺丝已正确拧紧至指定扭矩 |
    | 接触电阻过大 | 清理触点表面,重新安装 |
    | 设备无法正常工作 | 检查电路连接是否正确,参考安装手册|

    总结和推荐


    综上所述,ED950/X 和 EDZ950/X 接线端子凭借其优良的设计、卓越的性能和广泛的适用性,成为市场上极具竞争力的产品之一。无论是从可靠性和耐用性方面考虑,还是从灵活性和可定制化角度出发,该系列接线端子都表现出了出色的表现。因此,我们强烈推荐该系列产品给需要高质量接线端子解决方案的用户。

EDZ950/4参数

参数
长*宽*高 20.32mm(长度)*17.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
