NVTFS070N10MCLTAG

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: FL-NVTFS070N10MCLTAG
供应商: 海外现货
标准整包数: 1

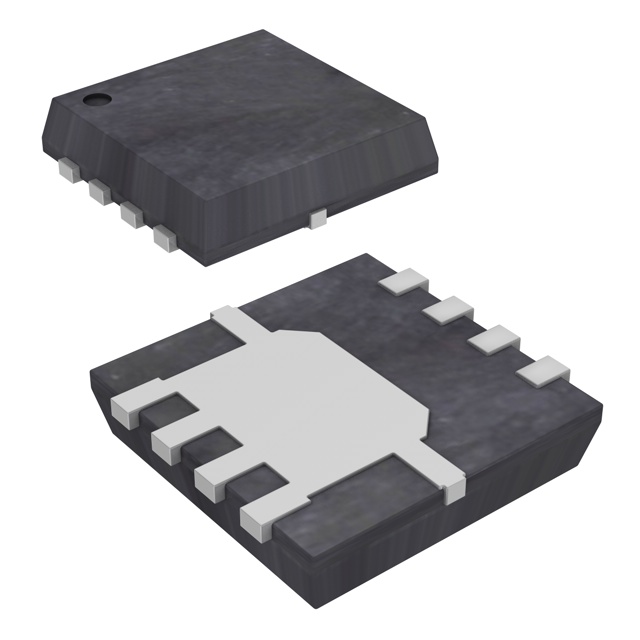

ON SEMICONDUCTOR  NVTFS070N10MCLTAG

NVTFS070N10MCLTAG概述

    NVTFS070N10MCL MOSFET 技术手册

    产品简介


    NVTFS070N10MCL 是一款 N 沟道功率 MOSFET,由 ON Semiconductor 设计和生产。它具有小尺寸(3.3 x 3.3 mm)的优点,适合紧凑设计。主要应用于需要高效能和高可靠性的电源转换和驱动电路中。这些应用包括工业控制、汽车电子、通信设备等领域。

    技术参数


    以下是 NVTFS070N10MCL 的关键技术和电气特性:
    - 最大额定值
    - 漏源电压 (VDSS): 100 V
    - 栅源电压 (VGS): ±20 V
    - 连续漏极电流 (ID):
    - TC = 25°C 时:13 A
    - TC = 100°C 时:9.0 A
    - 功率耗散 (PD):
    - TC = 25°C 时:25 W
    - TC = 100°C 时:12 W
    - 工作温度范围 (TJ, Tstg): -55°C 至 +175°C
    - 单脉冲雪崩能量 (EAS): 423 mJ
    - 电气特性
    - 泄漏电流 (IDSS):
    - TJ = 25°C 时:1.0 μA
    - TJ = 125°C 时:100 μA
    - 输入电容 (CISS):
    - VGS = 0 V,f = 1 MHz,VDS = 50 V 时:305 pF
    - 导通电阻 (RDS(on)):
    - VGS = 10 V,ID = 3 A 时:65 mΩ
    - VGS = 4.5 V,ID = 2 A 时:90 mΩ
    - 开关时间:
    - 开启延迟时间 (td(ON)): 5.1 ns
    - 上升时间 (tr): 1.3 ns
    - 关闭延迟时间 (td(OFF)): 12.1 ns
    - 下降时间 (tf): 2.8 ns

    产品特点和优势


    NVTFS070N10MCL 的主要优势包括:
    - 紧凑设计:小尺寸(3.3 x 3.3 mm),有助于减小整体产品体积。
    - 低导通电阻 (RDS(on)):最大限度地减少传导损耗。
    - 低电容:降低驱动损耗,提高效率。
    - AEC-Q101 认证:适用于汽车电子应用。
    - 无铅且符合 RoHS 标准:环保,符合全球法规要求。

    应用案例和使用建议


    NVTFS070N10MCL 广泛应用于多种场合,例如:
    - 电源转换器:利用其低导通电阻的特点,有效减少损耗,提高效率。
    - 电机驱动器:快速开关时间和低漏电流使其成为理想的驱动元件。
    - 逆变器:紧凑的设计使其适用于空间受限的应用场合。
    使用建议:
    - 散热设计:考虑外部环境温度对功耗的影响,合理布局散热片。
    - 输入输出保护:确保外部输入输出电压稳定,避免电压突变导致器件损坏。

    兼容性和支持


    NVTFS070N10MCL 具有良好的兼容性,可以与其他常见的电路板组件配合使用。ON Semiconductor 提供全面的技术支持和维护服务,包括详细的安装指南和技术文档,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:功率耗散过大导致温度过高。
    - 解决方案:增加散热片,改善散热条件。
    - 问题:漏电流偏大。
    - 解决方案:检查栅极电压是否在正常范围内,适当调整栅极电阻。
    - 问题:无法达到预期的导通电阻。
    - 解决方案:检查连接是否良好,确保电压和电流处于额定范围内。

    总结和推荐


    NVTFS070N10MCL MOSFET 具有紧凑的设计、高效的电气性能和广泛的适用性,是电源管理和控制电路的理想选择。它在工业控制、汽车电子和通信设备等领域的应用表现出色,值得推荐给需要高性能、紧凑设计和高可靠性的工程师和技术人员。

NVTFS070N10MCLTAG参数

参数
包装方式 卷带包装

NVTFS070N10MCLTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVTFS070N10MCLTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NVTFS070N10MCLTAG NVTFS070N10MCLTAG数据手册

NVTFS070N10MCLTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1544 ¥ 1.2988
库存: 19500
起订量: 3886 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.29
直接购买
