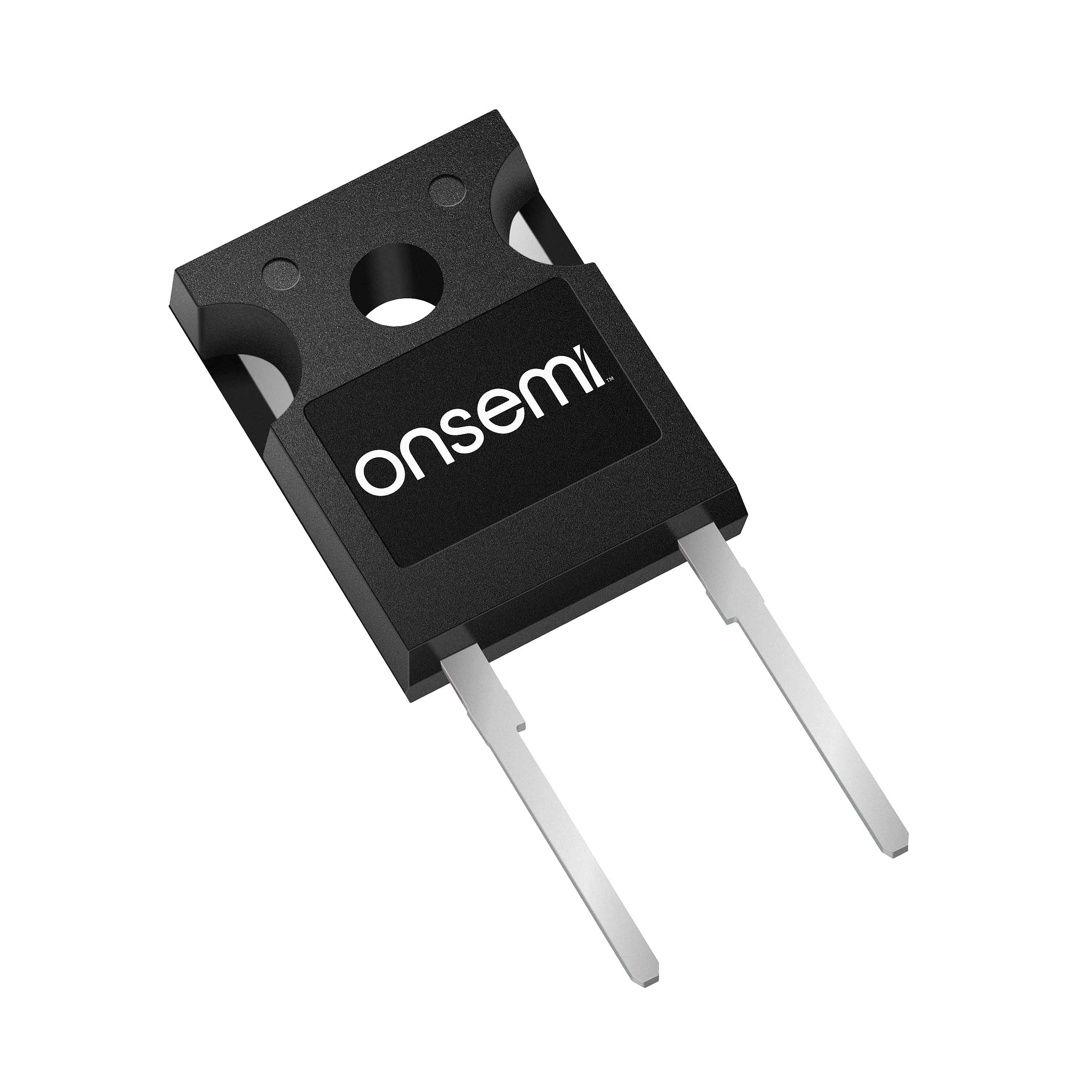

NDSH50120C-F155

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述: 1.2KV 50A TO-247-2L 通孔安装
供应商型号: 863-NDSH50120C-F155
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR  NDSH50120C-F155

NDSH50120C-F155概述

    Silicon Carbide (SiC) Schottky Diode – EliteSiC NDSH50120C-F155

    产品简介


    硅碳化物(SiC)肖特基二极管是新一代功率半导体器件,以其卓越的开关性能和高可靠性而闻名。这些二极管适用于通用应用、开关电源(SMPS)、太阳能逆变器和不间断电源(UPS)等。它们具备零反向恢复电流、温度独立的开关特性及出色的热性能,代表了目前最先进的技术。

    技术参数


    以下是SiC肖特基二极管NDSH50120C-F155的技术规格和性能参数:
    - 最大结温:175°C
    - 单脉冲雪崩能量:380 mJ
    - 连续整流正向电流(@ TC < 139°C):50 A
    - 最大非重复峰值正向浪涌电流(@ TC = 25°C, 10 µs):1568 A
    - 非重复正向浪涌电流半正弦波脉冲(tp = 8.3 ms):231 A
    - 重复正向浪涌电流半正弦波脉冲(tp = 8.3 ms):84 A
    - 总功耗(@ TC = 25°C):375 W
    - 总功耗(@ TC = 150°C):62.5 W
    - 操作和存储温度范围:-55至+175°C
    热特性
    - 热阻(结到壳):0.4°C/W
    - 热阻(结到环境):40°C/W
    电气特性
    - 正向电压(IF = 50 A, TJ = 25°C):1.4 V至1.75 V
    - 反向电流(VR = 1200 V, TJ = 25°C):12.2 μA至200 μA
    - 容性电荷(V = 800 V):246 nC
    - 电容(VR = 1 V, f = 100 kHz):3691 pF

    产品特点和优势


    - 高可靠性:采用全新的SiC技术,提供卓越的开关性能和高可靠性。
    - 无反向恢复电流:确保了快速和高效的开关转换。
    - 温度独立的开关特性:温度对开关性能的影响最小。
    - 良好的热性能:适合高功率密度的应用环境。
    - 易于并联:方便多颗器件并联使用。

    应用案例和使用建议


    NDSH50120C-F155广泛应用于通用电源管理、SMPS、太阳能逆变器和UPS等领域。对于高功率密度需求的应用场合,例如数据中心、工业自动化系统等,这款二极管尤为适用。在设计时应注意散热设计,以保证其在高负载条件下的稳定运行。建议在应用前进行详细的热模拟分析,确保其长期可靠运行。

    兼容性和支持


    这款SiC肖特基二极管采用标准的TO-247-2L封装,易于安装和替换。此外,onsemi提供了详尽的产品支持文档和在线技术支持,确保客户能够顺利使用并获得所需的支持。

    常见问题与解决方案


    - Q:器件过热如何处理?
    A: 确保有效的散热措施,例如增加散热片或风扇,确保器件在安全温度范围内运行。

    - Q:在高频率下使用时,为什么会出现噪声?
    A: 选择合适的外围电路元件,减少寄生电感和电容的影响,有助于降低噪声。

    总结和推荐


    总体而言,NDSH50120C-F155是一款高性能的SiC肖特基二极管,具备卓越的开关性能和高可靠性。适用于高功率密度和高效率需求的应用场合。强烈推荐给需要高效能功率管理解决方案的工程师和设计师们。

NDSH50120C-F155参数

参数
Vrrm - 重复反向电压 1.2KV
配置 -
If - 正向电流 50A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
通用封装 TO-247-2L
安装方式 通孔安装
包装方式 管装

NDSH50120C-F155厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NDSH50120C-F155数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NDSH50120C-F155 NDSH50120C-F155数据手册

NDSH50120C-F155封装设计

查看详情并下载
Symbol
Footprint
3D Model
