NTMFS3D0N08XT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 133W(Tc) 3.6V@ 184µA 45nC@ 10 V 1个N沟道 80V 2.6mΩ@ 37A,10V 154A 3.2nF@40V DFN-5 贴片安装
供应商型号: 4381419
供应商: 海外现货
标准整包数: 1

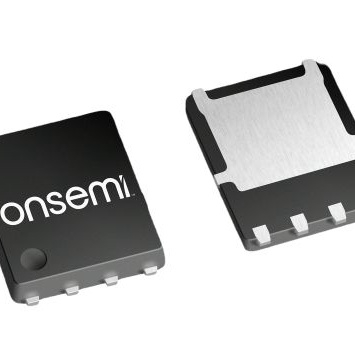

ON SEMICONDUCTOR 场效应管(MOSFET) NTMFS3D0N08XT1G

NTMFS3D0N08XT1G概述

    NTMFS3D0N08X MOSFET 技术手册

    产品简介


    NTMFS3D0N08X 是一款 N-Channel 单管 MOSFET(金属氧化物半导体场效应晶体管),适用于高电流和高频应用。它具有低导通电阻 (RDS(on))、快速恢复二极管和优化的驱动损耗,因此非常适合于同步整流 (SR)、隔离式 DC-DC 转换器的主开关以及电机驱动应用。

    技术参数


    - 最大电压 (VDSS):80 V
    - 连续漏极电流 (ID):
    - 环境温度 25°C 下为 154 A
    - 环境温度 100°C 下为 109 A
    - 脉冲漏极电流 (IDM):634 A
    - 单脉冲雪崩能量 (EAS):140 mJ
    - 关断时间 (td(OFF)):35 ns
    - 导通时间 (td(ON)):24 ns
    - 反向恢复时间 (tRR):23 ns
    - 总栅极电荷 (QG(TOT)):VGS = 10 V 时为 45 nC

    产品特点和优势


    NTMFS3D0N08X 的关键特点包括:
    - 低 QRR 和软恢复二极管:减少电源转换器中的损耗。
    - 低 RDS(on):最小化导通损耗,提高效率。
    - 低 QG 和电容:降低驱动损耗。
    - 无铅、卤素和 BFR 免疫,RoHS 合规:满足环保要求。
    这些特点使得该 MOSFET 在高性能电源转换应用中表现出色,特别是在需要高效、高可靠性的场合。

    应用案例和使用建议


    - 同步整流 (SR):在 DC-DC 和 AC-DC 转换器中使用,以实现高效的能量传输。
    - 隔离式 DC-DC 转换器:作为主开关,提高转换效率和可靠性。
    - 电机驱动:用于控制电机的电流,提供平稳的运行。
    使用建议:
    - 散热管理:确保良好的散热设计,以避免过热损坏。
    - 选择合适的栅极电阻:优化栅极驱动电路,以减少开关损耗。
    - 环境适应性:考虑到宽广的工作温度范围,选择合适的封装和材料。

    兼容性和支持


    NTMFS3D0N08X 采用标准的 SO8FL 封装,与其他同类 MOSFET 器件具有良好的兼容性。ON Semiconductor 提供全面的技术支持和文档,包括详细的电气特性和应用指南,帮助用户进行正确选型和使用。

    常见问题与解决方案


    - 问:如何确定正确的栅极电压?
    - 答:根据应用需求选择合适的栅极电压,通常 VGS 在 10 V 左右可以实现最佳性能。
    - 问:如何计算热阻?
    - 答:热阻可以通过热阻抗图表计算,具体取决于应用环境和 PCB 设计。
    - 问:如何选择合适的栅极电阻?
    - 答:通过平衡开关速度和驱动损耗来选择合适的栅极电阻。

    总结和推荐


    NTMFS3D0N08X MOSFET 凭借其低导通电阻、快速恢复能力和环保特性,在高电流和高频应用中表现出色。它适合于各种电源转换器、电机驱动和工业控制系统。对于寻求高性能和高可靠性的应用,强烈推荐使用此款 MOSFET。
    在实际应用中,需要注意散热管理和合适的栅极驱动设计。总体而言,这是一款值得信赖的产品,可以为各种电力电子应用提供出色的性能。

NTMFS3D0N08XT1G参数

参数
Vgs(th)-栅源极阈值电压 3.6V@ 184µA
Vds-漏源极击穿电压 80V
配置 -
Vgs-栅源极电压 -
Id-连续漏极电流 154A
通道数量 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 3.2nF@40V
最大功率耗散 133W(Tc)
栅极电荷 45nC@ 10 V
Rds(On)-漏源导通电阻 2.6mΩ@ 37A,10V
通用封装 DFN-5
安装方式 贴片安装
包装方式 卷带包装

NTMFS3D0N08XT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMFS3D0N08XT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMFS3D0N08XT1G NTMFS3D0N08XT1G数据手册

NTMFS3D0N08XT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6999
10+ ¥ 7.8648
100+ ¥ 7.2094
500+ ¥ 7.2094
1500+ ¥ 7.0783
3000+ ¥ 7.0783
4500+ ¥ 7.0783
库存: 902
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.69
