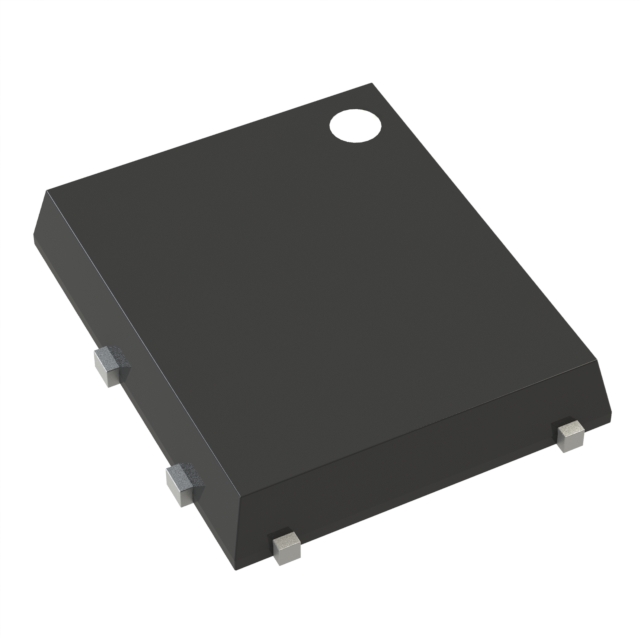

NTMFS0D4N04XMT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1个N沟道 40V 509A DFN-5 贴片安装
供应商型号: 863-NTMFS0D4N04XMT1G
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFS0D4N04XMT1G

NTMFS0D4N04XMT1G概述

    NTMFS0D4N04XM MOSFET 技术手册

    产品简介


    NTMFS0D4N04XM 是一款单通道 N 沟道 MOSFET(金属氧化物半导体场效应晶体管),采用 SO8-FL 封装。该产品主要用于功率管理和电机驱动等领域。其主要功能包括最小化传导损耗和驱动损耗,同时提供紧凑的设计以适应各种应用场景。该产品适用于电池保护、ORing 应用及类似的电源管理需求。

    技术参数


    以下是 NTMFS0D4N04XM 的关键技术参数:
    - 漏源电压 (VDSS):40 V
    - 栅源电压 (VGS):±20 V
    - 连续漏极电流 (ID):在 25°C 下为 509 A,在 100°C 下为 360 A
    - 最大脉冲漏极电流 (IDM):在 25°C 下为 4044 A
    - 工作温度范围 (TJ, TSTG):-55°C 至 +175°C
    - 导通电阻 (RDS(on)): 在 10 V 栅源电压下为 0.42 mΩ(典型值)
    - 反向恢复时间 (tRR):在 VGS = 0 V,IS = 50 A,dI/dt = 100 A/µs 下为 94.4 ns
    - 热阻 (RJC):0.76°C/W
    - 热阻 (RJA):38.2°C/W

    产品特点和优势


    - 低导通电阻:0.42 mΩ,显著减少了传导损耗。
    - 低电容特性:最小化了驱动损耗。
    - 紧凑设计:小封装尺寸(5x6 mm)使得其适合在空间受限的应用中使用。
    - 环保认证:无铅、无卤素且符合 RoHS 标准,环保友好。

    应用案例和使用建议


    NTMFS0D4N04XM MOSFET 广泛应用于电机驱动、电池保护和 ORing 应用中。例如,在电机驱动系统中,它可以通过低损耗特性来提高效率。在电池保护应用中,它可以有效地限制过流情况。
    使用建议:
    - 在高电流应用中,注意确保散热良好,以避免因过热导致的损坏。
    - 由于其良好的反向恢复特性,适合用于频繁开关的应用场合。

    兼容性和支持


    该产品可以与其他标准的 N 沟道 MOSFET 和相关驱动电路兼容。制造商提供了全面的技术支持,包括详细的安装指南和故障排除文档。此外,还可以通过在线支持和技术文档获得进一步的帮助。

    常见问题与解决方案


    - 问题:产品在高电流环境下过热。
    解决方案:增加外部散热片,或者选择更高额定功率的型号。

    - 问题:发现导通电阻较大。
    解决方案:检查接线是否正确,确保没有接触不良或电阻过大。

    总结和推荐


    综上所述,NTMFS0D4N04XM MOSFET 在多个方面表现出色,尤其是在需要高效能和紧凑设计的应用中。它具有出色的导通特性和较低的电容,使其非常适合电机驱动和其他电源管理应用。考虑到其环保特性以及制造商提供的支持,我们强烈推荐这款产品。

NTMFS0D4N04XMT1G参数

参数
Rds(On)-漏源导通电阻 -
FET类型 1个N沟道
最大功率耗散 -
通道数量 -
Vds-漏源极击穿电压 40V
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
Id-连续漏极电流 509A
栅极电荷 -
通用封装 DFN-5
安装方式 贴片安装
包装方式 卷带包装
