NTMFSC006N12MC

产品分类:
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 4317974
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR  NTMFSC006N12MC

NTMFSC006N12MC概述

    NTMFSC006N12MC DFN8 MOSFET 技术手册

    1. 产品简介

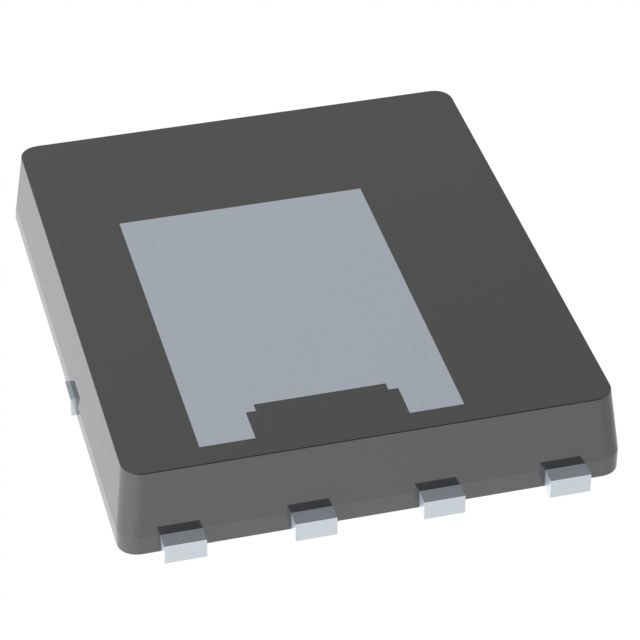

    NTMFSC006N12MC 是一款高性能的 N 沟道 MOSFET,采用先进的双面冷却封装技术。这种器件适用于多种电力转换应用,如初级直流到直流转换器(Primary DC-DC FET)、同步整流(Synchronous Rectifier)和直流到直流转换(DC-DC Conversion)。其主要功能是作为开关电源中的高效开关元件。

    2. 技术参数


    - 基本规格:
    - 漏源电压 (VDSS):120 V
    - 栅源电压 (VGS):±20 V
    - 连续漏极电流 (ID):92 A(TC = 25°C)
    - 最大脉冲漏极电流 (IDM):1459 A(tp = 10 µs)
    - 功率耗散 (PD):104 W(TC = 25°C)

    - 热阻抗:
    - 结到外壳热阻 (RJC):1.2 °C/W
    - 结到环境热阻 (RJA):45 °C/W
    - 其他电气特性:
    - 零栅压漏极电流 (IDSS):5 µA(TJ = 25°C),100 µA(TJ = 125°C)
    - 栅源漏电电流 (IGSS):100 nA
    - 栅阈值电压 (VGS(TH)):2 V 至 4 V
    - 导通电阻 (RDS(on)):6.1 mΩ(VGS = 10 V,ID = 44 A)

    3. 产品特点和优势


    - 先进双面冷却封装:有效提高散热效率,降低热阻抗,延长器件寿命。
    - 超低导通电阻 (RDS(on)):减少功耗,提升能效。
    - MSL1 稳健封装设计:高可靠性和稳定性,适合各种严苛的应用环境。

    4. 应用案例和使用建议


    - 初级直流到直流转换器:适用于需要高效率和高功率密度的应用,例如服务器电源和通信设备。
    - 同步整流:在高频开关电源中使用,以减少导通损耗。
    - 使用建议:
    - 在选择栅极电阻时,可以参考手册中的开关时间图,以确保最佳的开关性能。
    - 在高温环境下使用时,应注意器件的温度系数和热阻抗,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:与市场上主流的 PCB 和焊接工艺兼容,具体参见手册中的包装规范说明。
    - 支持:厂商提供详细的技术文档和在线技术支持,可在官网找到更多资源。

    6. 常见问题与解决方案


    - 问题1:在高温环境下工作时,器件过热。
    - 解决办法:增加散热片或采用外部冷却措施,确保器件工作在安全温度范围内。
    - 问题2:开关速度慢。
    - 解决办法:调整栅极电阻,减少门极充电时间,提高开关速度。

    7. 总结和推荐


    NTMFSC006N12MC 是一款性能优异的 N 沟道 MOSFET,特别适用于高效率、高可靠性要求的应用场景。其独特的双面冷却技术和超低导通电阻使其在市场上具有较强的竞争力。综合以上特点,强烈推荐在相关应用中使用该产品。

NTMFSC006N12MC参数

参数
包装方式 卷带包装

NTMFSC006N12MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMFSC006N12MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR ON SEMICONDUCTOR NTMFSC006N12MC NTMFSC006N12MC数据手册

NTMFSC006N12MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.6301
10+ ¥ 10.3146
100+ ¥ 10.1305
500+ ¥ 9.9463
3000+ ¥ 9.9463
6000+ ¥ 9.9463
9000+ ¥ 9.9463
库存: 2850
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.63
直接购买
加入购物车
