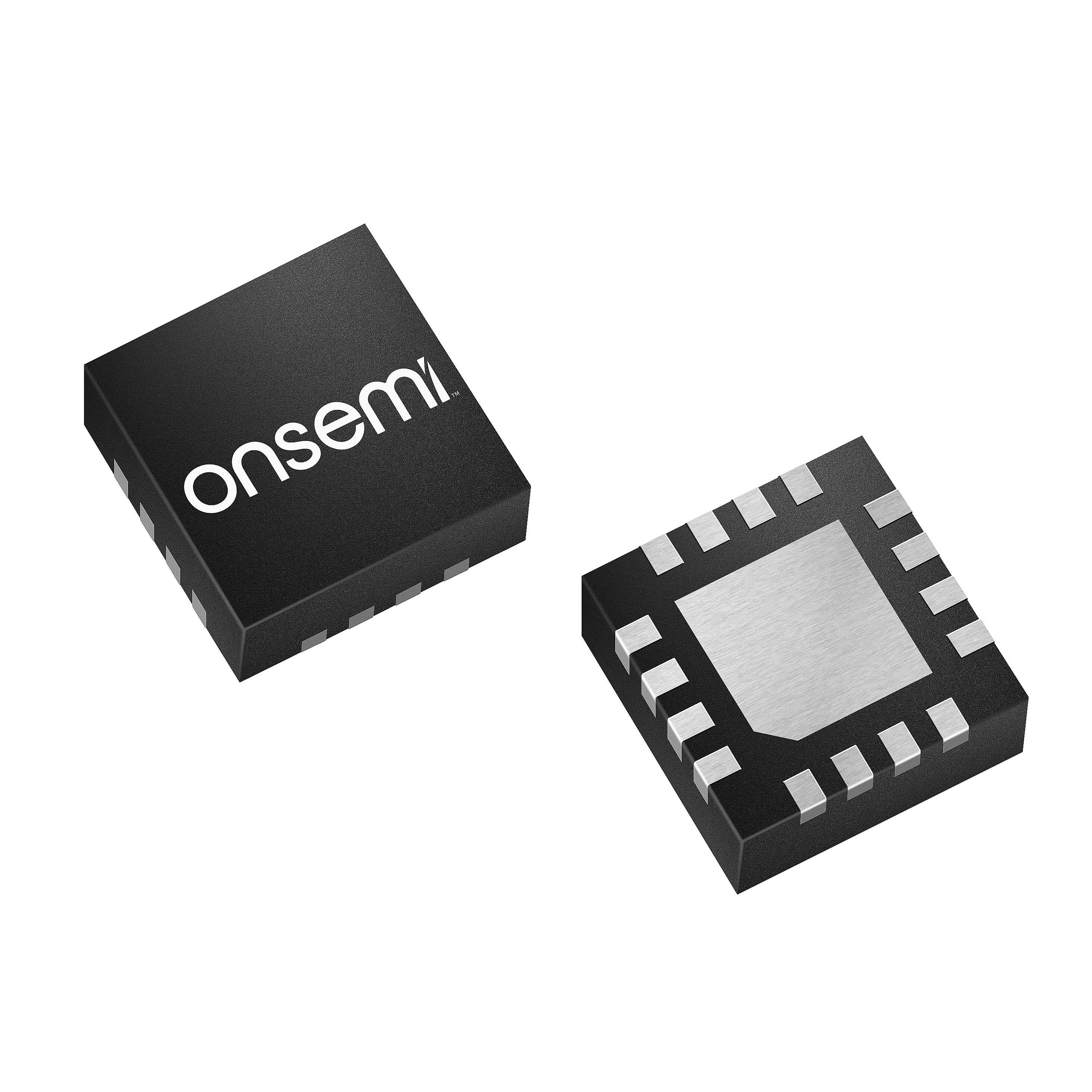

NIV3071MTW4TWG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 488-NIV3071MTW4TWGCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NIV3071MTW4TWG

NIV3071MTW4TWG概述


    产品简介


    NIS3071/NIV3071 eFuse
    NIS3071和NIV3071是onsemi公司生产的4通道、60V、每通道2.5A电流能力的eFuse(电子保险丝)。这些eFuse主要用于保护下游负载免受输出短路、过载和过流事件的影响。每个通道采用高侧配置,通过各自的使能引脚独立控制。此外,NIS3071适用于工业和电信应用,而NIV3071则特别针对汽车应用。

    技术参数


    - 输入电压范围:VIN(-0.3V to 60V)
    - 最大瞬态电压:VIN(Tran) = 65V
    - 连续电流:每个通道2.5A(单个通道,TA=100°C)
    - 关断状态泄漏电流:每个通道1.0μA(VIN=48V,VEN=0V)
    - 热锁保护:关断温度为175°C,热迟滞27°C
    - 欠压锁定:欠压锁定电压范围为5.0V到7.0V,响应时间为5.0μs到10μs
    - 电流限制:最小可设置为0.2A(对于某些版本),最大可设置为1.0A
    - 上电时间控制:默认为1.5ms,可通过外部电容调整

    产品特点和优势


    1. 多通道独立控制:每个通道具备独立的使能引脚,可根据需求单独控制。
    2. 无外部分流电阻:内置软启动延迟和可调电流限制功能,无需额外的硬件支持。
    3. 过流保护:提供可调过流限值和电路断路器水平(2x ITH)。
    4. 热锁保护:热锁保护机制确保FET温度不会超过175°C,以防止设备损坏。
    5. AEC-Q100认证:适用于汽车和其他需要特殊认证的应用场合。
    6. 环保材料:无铅且符合RoHS标准,环保友好。

    应用案例和使用建议


    应用案例:
    - 汽车车身控制模块
    - 功率分配盒
    - 汽车区域控制器
    - 功率放大器保护
    - 电机驱动保护
    - 通信设备
    使用建议:
    - 在高感性输出的应用中,建议将ENx引脚拉高。
    - 使用陶瓷或其他低漏电电容器来控制上电时间。
    - 确保输入和输出之间的电感不会导致电压超出数据表中的最大额定值。

    兼容性和支持


    NIS3071/NIV3071 eFuse与多种电源和负载兼容,可用于各种工业和汽车应用。制造商提供了详尽的技术支持文档,包括数据表、应用笔记和用户指南,以帮助用户更好地理解和使用这些设备。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流异常 | 检查RLIM电阻值是否正确设定,或者是否存在过载现象。 |
    | 热保护触发 | 检查系统散热情况,确保设备运行温度不超过150°C。 |
    | 启动时间长 | 调整外部电容值以缩短启动时间。 |

    总结和推荐


    NIS3071/NIV3071是一款高度可靠的4通道eFuse,具有出色的过流保护、热锁保护和灵活的电流限制功能。其独特的设计使其成为工业和汽车应用的理想选择。尽管成本较高,但其卓越的性能和可靠性使其值得投资。我们强烈推荐这些eFuse用于需要高度保护和精确控制的应用场景。

NIV3071MTW4TWG参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NIV3071MTW4TWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NIV3071MTW4TWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NIV3071MTW4TWG NIV3071MTW4TWG数据手册

NIV3071MTW4TWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5556 ¥ 55.3948
10+ $ 5.2562 ¥ 43.9875
100+ $ 4.0564 ¥ 33.9471
500+ $ 3.506 ¥ 29.3412
1000+ $ 3.25 ¥ 27.1984
库存: 3533
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.39
