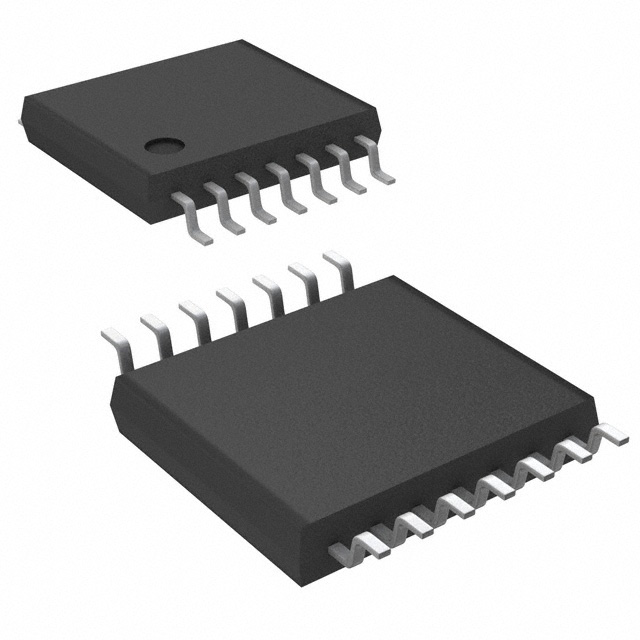

NCV33174DTBR2G

产品分类: 运算放大器
厂牌: ON SEMICONDUCTOR
产品描述: 220μA 2.1V/μs 32nV/rtHz 1.8MHz 80dB 4 3V 44V 2.5mV 20nA Operation Amplifier SO 通孔安装
供应商型号: CY-NCV33174DTBR2G
供应商:
标准整包数: 1
ON SEMICONDUCTOR 运算放大器 NCV33174DTBR2G

NCV33174DTBR2G概述


    产品简介


    产品类型:单电源运算放大器
    主要功能:适用于单电源和双电源的低功耗运算放大器,特别适合于工业和汽车应用。
    应用领域:广泛应用于汽车、工业自动化、家电控制等领域,可作为电压跟随器、放大器、滤波器等。

    技术参数


    - 供电电流:每个放大器的供电电流为180 μA。
    - 供电范围:单电源供电3.0 V至44 V或双电源供电±1.5 V至±22 V。
    - 输入共模范围:包括接地(VEE)。
    - 带宽:1.8 MHz。
    - 摆率:2.1 V/μs。
    - 输入失调电压:2.0 mV。
    - 输出电压范围:±14.2 V(±15 V供电)。
    - 大电容驱动能力:0 pF至500 pF。
    - 总谐波失真:0.03%。
    - 相位裕度:60°。
    - 增益裕度:15 dB。
    - 短路保护:具备输出短路保护。
    - 环境温度范围:工业级(-40°C至+85°C),汽车级(-40°C至+125°C)。
    - 封装:提供PDIP-8、PDIP-14、SO-8、TSSOP-14等多种封装形式。

    产品特点和优势


    独特功能:
    - 低功耗设计,每个放大器仅需180 μA的供电电流。
    - 高带宽(1.8 MHz)和高摆率(2.1 V/μs),确保快速响应。
    - 宽输入共模范围,包括接地,便于单电源操作。
    - 无死区交叉失真,具备优良的相位和增益裕度。
    - 具备短路保护,防止过流损坏。
    市场竞争力:
    - 独特的PNP差分输入和全NPN输出结构,使得该系列产品在市场上具有明显优势。
    - 低输入偏置电流和低输入失调电压,确保高精度和稳定性。
    - 兼容性强,适用范围广,满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 单电源供电的电压跟随器:利用其低输入失调电压和高增益,可以实现稳定的电压跟随效果。
    - 滤波器设计:内置高带宽和低噪声特性,适合构建高性能滤波电路。
    使用建议:
    - PCB布局优化:注意输入电阻必须紧邻输入引脚,以减少额外寄生电容的影响。
    - 适当的去耦电容:在靠近电源引脚的地方放置足够容量的去耦电容,以保持稳定的工作状态。

    兼容性和支持


    兼容性:
    - 该系列芯片兼容多种封装形式,易于集成到不同的电路板设计中。
    - 汽车级型号(NCV系列)支持独特的现场和控制变更要求,符合AEC-Q100标准。
    支持与维护:
    - 提供详细的技术文档和应用指南,帮助用户进行设计和调试。
    - 厂商提供长期技术支持,确保用户能够获得及时的帮助。

    常见问题与解决方案


    - 问题:输入电压超出范围导致输出异常。
    解决方案:确保输入电压不超过最大输入电压范围,避免超过VCC或VEE。

    - 问题:输出电流过大导致过热。
    解决方案:检查负载情况,必要时增加散热措施,确保不超过最大允许电流。

    总结和推荐


    综述:
    - MC33171/2/4, NCV33172/4系列单电源运算放大器具有低功耗、宽供电范围、高带宽和良好的驱动能力等优点。
    - 广泛适用于工业和汽车领域的多种应用场景。
    推荐意见:
    - 强烈推荐该系列运放用于需要低功耗和高精度的应用场合,特别是在单电源供电条件下。

NCV33174DTBR2G参数

参数
关闭 -
Vos - 输入偏置电压 2.5mV
电流 - 输入偏置 20nA
电路数 -
-3db带宽 -
输出类型 -
典型压摆率 2.1V/μs
每个通道的输出电流 -
典型输入噪声电压密度 32nV/rtHz
最小工作供电电压 3V
CMRR - 共模抑制比 80dB
典型供电电流 220μA
放大器类型 Operation Amplifier
最大工作供电电压 44V
典型增益带宽 1.8MHz
通道数量 4
通用封装 SO
安装方式 通孔安装
包装方式 卷带包装

NCV33174DTBR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV33174DTBR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 运算放大器 ON SEMICONDUCTOR NCV33174DTBR2G NCV33174DTBR2G数据手册

NCV33174DTBR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
