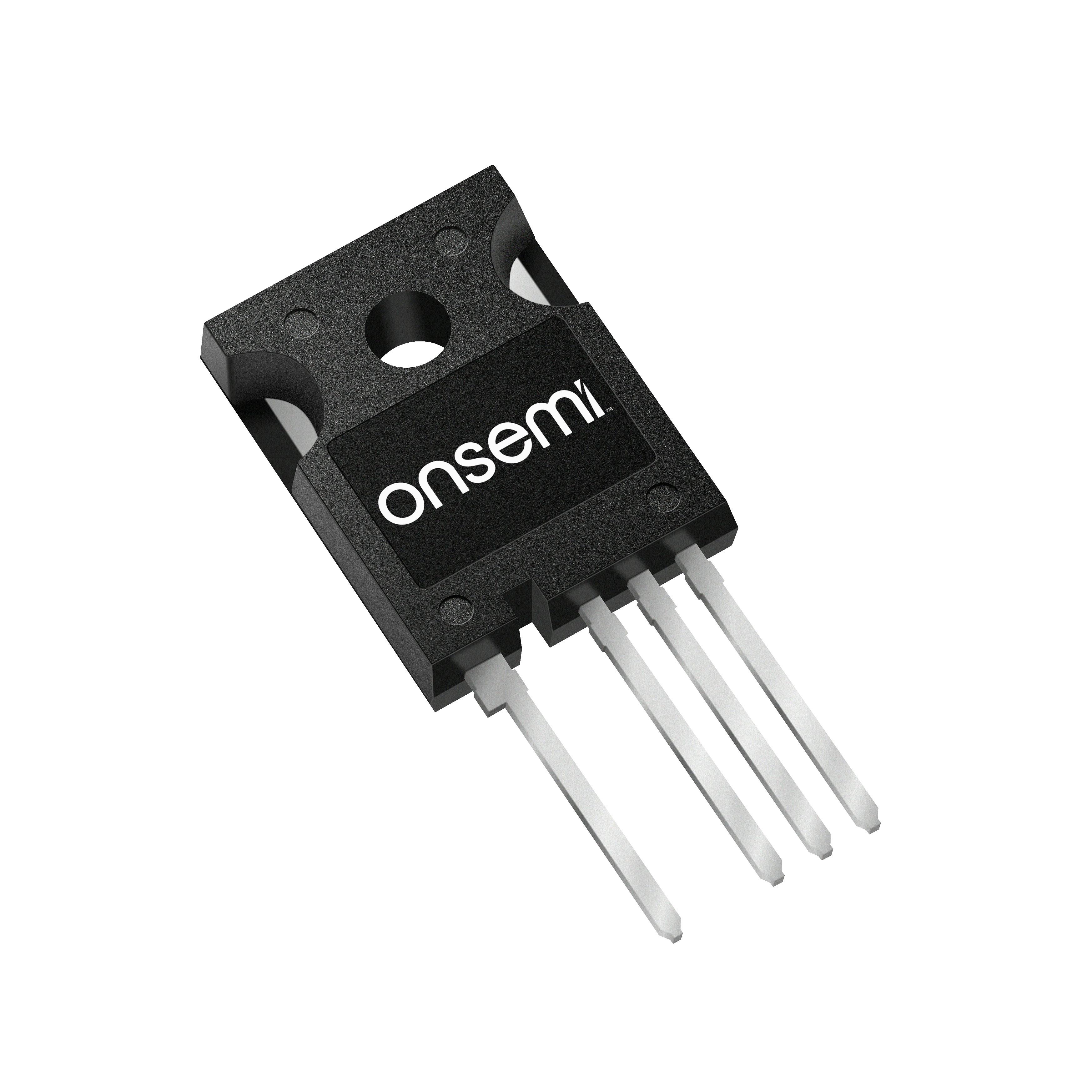

NVH4L095N065SC1

产品分类: 碳化硅场效应管
厂牌: ON SEMICONDUCTOR
产品描述: 50nC@ 18 V 129W(Tc) 956pF@325V 105mΩ@ 12A,18V 650V 4.3V@4mA 1个N沟道 TO-247-4L 通孔安装
供应商型号: 4305076
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 碳化硅场效应管 NVH4L095N065SC1

NVH4L095N065SC1概述

    NVH4L095N065SC1 SiC MOSFET 技术手册概述

    1. 产品简介


    NVH4L095N065SC1 是一款单 N 沟道 MOSFET(硅碳化物),采用 TO247-4L 封装。它适用于汽车电源管理领域的各种应用,如车载充电器、电动汽车/混合动力电动汽车的直流转换器。其关键特性使其在高效能、高可靠性的应用中表现出色。

    2. 技术参数


    - 额定电压: 650V
    - 典型导通电阻:
    - VGS = 18V 时 70mΩ
    - VGS = 15V 时 95mΩ
    - 最大连续漏电流:
    - TJ = 25°C 时 31A
    - TJ = 100°C 时 22A
    - 功率耗散:
    - TJ = 25°C 时 129W
    - TJ = 100°C 时 64W
    - 脉冲漏电流:
    - TJ = 25°C 时 97A
    - 热阻:
    - 结至外壳稳态热阻 RJC 为 1.16°C/W
    - 结至环境稳态热阻 RJA 为 40°C/W
    - 工作温度范围:
    - 结温和存储温度范围 TJ, Tstg 为 -55°C 至 +175°C

    3. 产品特点和优势


    - 超低栅极电荷: QG(tot) = 50 nC
    - 低输出电容: Coss = 89 pF
    - 100% 雪崩测试通过
    - 符合 AEC-Q101 标准并具备 PPAP 能力
    - 无铅且符合 RoHS 标准
    这些特性使 NVH4L095N065SC1 在高效率、大功率应用中表现出色,如电动汽车中的直流转换器。

    4. 应用案例和使用建议


    - 典型应用:
    - 汽车车载充电器
    - 电动汽车/混合动力汽车的直流转换器
    在实际应用中,需要注意保持适当的散热以确保产品性能和可靠性。建议在设计电路时合理选择驱动电阻,以实现最佳的开关性能。

    5. 兼容性和支持


    - 兼容性: NVH4L095N065SC1 可以与同类器件和标准电源系统无缝集成。
    - 支持信息: onsemi 提供全球技术支持,可通过电话或电子邮件获得帮助。具体联系方式参见技术手册。

    6. 常见问题与解决方案


    - 问题 1: 导通电阻不稳定。
    - 解决方案: 确保 VGS 电压符合推荐操作值,并检查是否有过热现象。

    - 问题 2: 开关过程中出现异常噪声。
    - 解决方案: 检查电路布局和 PCB 设计,优化寄生电感和电容的影响。

    7. 总结和推荐


    NVH4L095N065SC1 是一款高性能、高可靠性的 MOSFET,非常适合应用于电动汽车和混合动力汽车的高功率转换器中。其超低栅极电荷和低输出电容特性使其在高频率开关应用中表现优异。鉴于其出色的特性和广泛的应用范围,强烈推荐使用 NVH4L095N065SC1。

NVH4L095N065SC1参数

参数
最大功率耗散 129W(Tc)
Rds(On)-漏源导通电阻 105mΩ@ 12A,18V
Vgs-栅源极电压 -
最大功率 -
Ciss-不同 Vds 时的输入最大电容 956pF@325V
Id-连续漏极电流 -
Idss-饱和漏极电流 -
栅极电荷 50nC@ 18 V
击穿电压 -
FET类型 1个N沟道
通道数量 -
Vds-漏源极击穿电压 650V
配置 -
Vgs(th)-栅源极阈值电压 4.3V@4mA
通用封装 TO-247-4L
安装方式 通孔安装
包装方式 管装

NVH4L095N065SC1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVH4L095N065SC1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 碳化硅场效应管 ON SEMICONDUCTOR NVH4L095N065SC1 NVH4L095N065SC1数据手册

NVH4L095N065SC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.0629
5+ ¥ 68.2204
10+ ¥ 62.5353
50+ ¥ 62.5353
100+ ¥ 61.3983
250+ ¥ 61.3983
库存: 427
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 71.06
