NCT72DMTR2G

产品分类: 温度传感器
厂牌: ON SEMICONDUCTOR
产品描述: -64°C~191°C ±2.5°C DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-NCT72DMTR2G
供应商:
标准整包数: 1

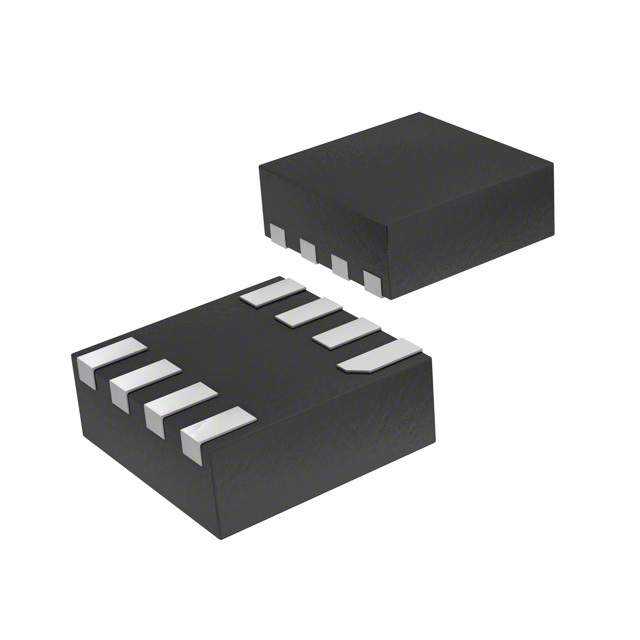

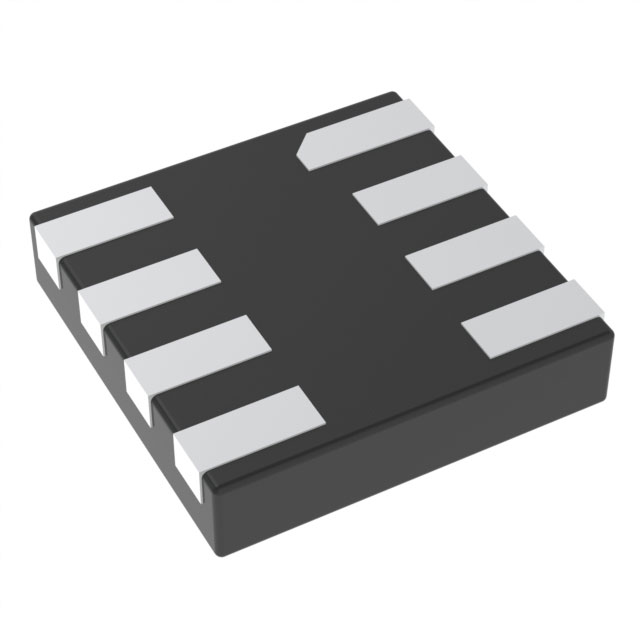

ON SEMICONDUCTOR 温度传感器 NCT72DMTR2G

NCT72DMTR2G概述

    NCT72温度监测器技术手册解析

    产品简介


    NCT72是一款双通道数字温度计兼高低温报警器,专为个人电脑(PC)和热管理系统设计。它兼容于NCT1008,并引入了一些新功能,如可以将ALERT引脚拉至1.8V而不增加设备电流消耗。NCT72具有远程电阻抵消功能,能够自动抵消高达1.5kΩ(典型值)的系列电阻,从而过滤噪声。它具备可配置的ALERT输出和扩展的温度测量范围。

    技术参数


    - 主要规格:
    - 温度测量范围:默认为0°C到+127°C;可扩展为-64°C到+191°C。
    - 远程温度精度:±1°C。
    - 本地温度精度:±3°C。
    - 温度分辨率:远程通道0.25°C,本地通道1°C。
    - 工作电压范围:2.8V到3.6V。
    - 最大输入电流:SDATA、THERM输入端口最大为±50mA,D-端口最大为±1mA。
    - 环境温度范围:-40°C到+125°C。
    - 电气特性:
    - 平均工作电流:240μA。
    - 待机模式电流:5.0μA。
    - SMBus/I2C接口支持最高400kHz时钟频率。
    - 物理特性:
    - 包装类型:8引脚DFN封装。
    - 热阻抗:θJA(表面贴装件的结壳温度差)为142°C/W。

    产品特点和优势


    - 远程电阻抵消功能:能够自动抵消高达1.5kΩ的远程传感器电阻,减少误差。
    - 高精度温度测量:本地温度测量精度可达±1°C,远程温度测量精度可达±1°C。
    - 宽温度测量范围:标准测量范围0°C到+127°C,扩展测量范围-64°C到+191°C。
    - 兼容性强:与NCT1008引脚和寄存器兼容,同时支持SMBus/I2C接口。

    应用案例和使用建议


    - 应用场景:
    - 智能手机、台式电脑、笔记本电脑、智能电池、汽车电子及嵌入式系统。
    - 使用建议:
    - 在高温环境中使用时,确保良好的散热措施以避免过热。
    - 配合外部滤波器(如添加C1电容),以增强在噪声环境中的稳定性。

    兼容性和支持


    - 兼容性:与其他NCT系列芯片兼容,支持SMBus/I2C接口,方便与其他设备进行通信。
    - 支持:由原厂提供详细的技术文档和在线技术支持,包括常见问题解答。

    常见问题与解决方案


    - Q: 如何设置温度报警阈值?
    - A: 通过SMBus/I2C接口设置相应的寄存器值即可。

    - Q: 如何处理ALERT输出异常?
    - A: 检查连接线路是否有短路或断路现象,确认ALERT输出是否被正确配置。

    总结和推荐


    NCT72凭借其高精度温度测量能力、宽温度测量范围和出色的电气特性,在多种应用场合表现出色。尤其适用于需要精准温度监控的应用场景,如工业自动化控制和消费电子产品。尽管初始设置可能略显复杂,但得益于详尽的文档和专业的技术支持,使其成为可靠的选择。总体而言,我们强烈推荐NCT72用于需要温度监控的各类电子设备中。

NCT72DMTR2G参数

参数
精度 ±2.5°C
温度范围 -64°C~191°C
温度阈值 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCT72DMTR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCT72DMTR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 温度传感器 ON SEMICONDUCTOR NCT72DMTR2G NCT72DMTR2G数据手册

NCT72DMTR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5336 ¥ 4.592
300+ $ 0.5287 ¥ 4.5506
500+ $ 0.5238 ¥ 4.5092
1000+ $ 0.5092 ¥ 4.3024
5000+ $ 0.5092 ¥ 4.3024
库存: 23072
起订量: 218 增量: 1
交货地:
最小起订量为:100
合计: ¥ 459.2
